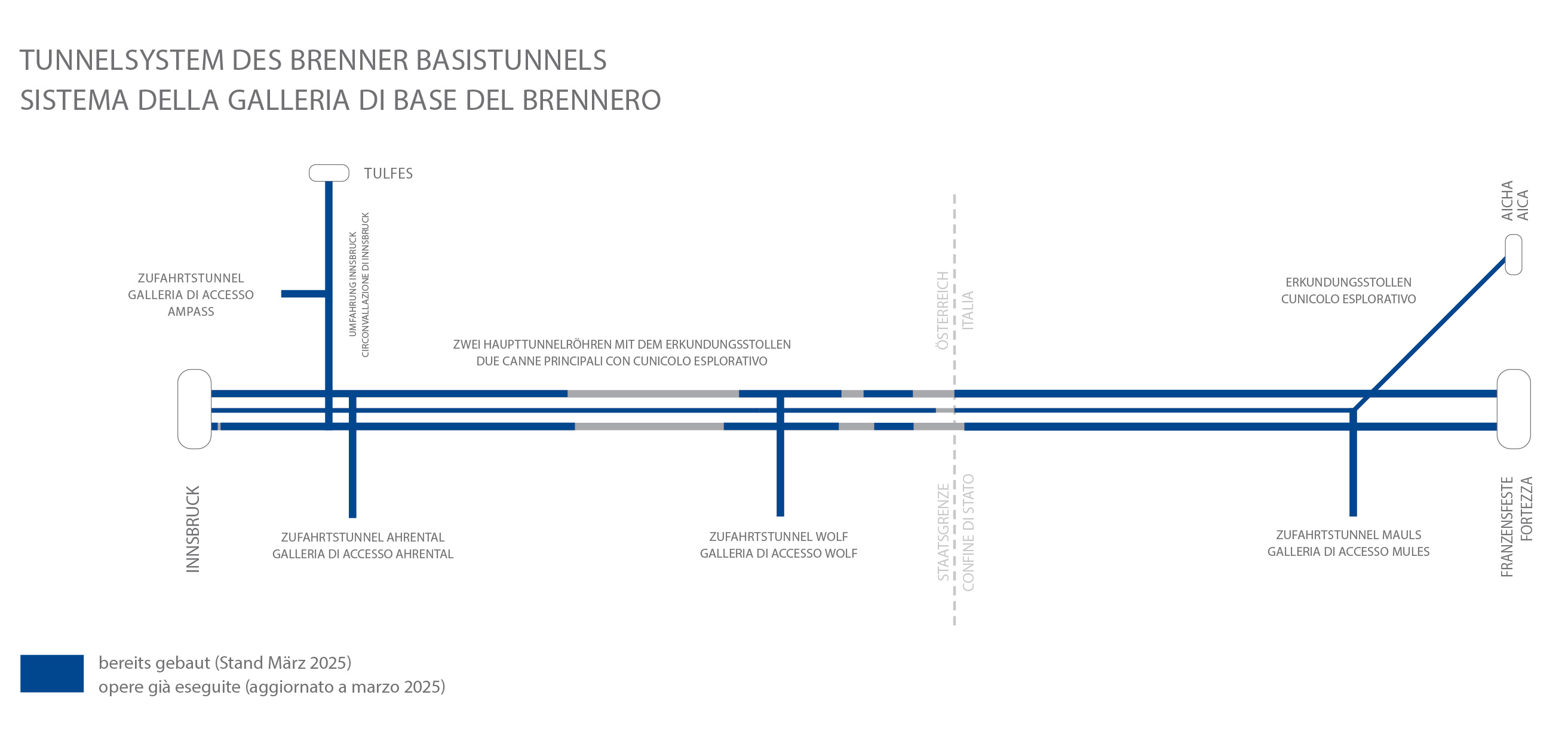

ALLGEMEINES ZUM BAULOS

Die von August 2020 bis voraussichtlich Ende 2024 laufenden Arbeiten am Baulos "H21 Sillschlucht" schaffen die Verbindung zwischen dem Brenner Basistunnel und dem Hauptbahnhof Innsbruck. In diesem Baulos werden ein Streckenabschnitt von ca. 600 m realisiert, mehrere Bauwerke errichtet und flussbauliche Maßnahmen durchgeführt. Die Baukosten für diesen Abschnitt sind mit 59,5 Millionen Euro beziffert, ausgeführt werden die Arbeiten von der Porr Bau GmbH Kematen.

Im Gegensatz zu den anderen Baulosen auf österreichischem Projektgebiet, in denen die Arbeiten hauptsächlich unter Tage im Tunnelbau erfolgen, handelt es sich hier um ein Bauwerkslos, das großteils ober Tage errichtet wird.

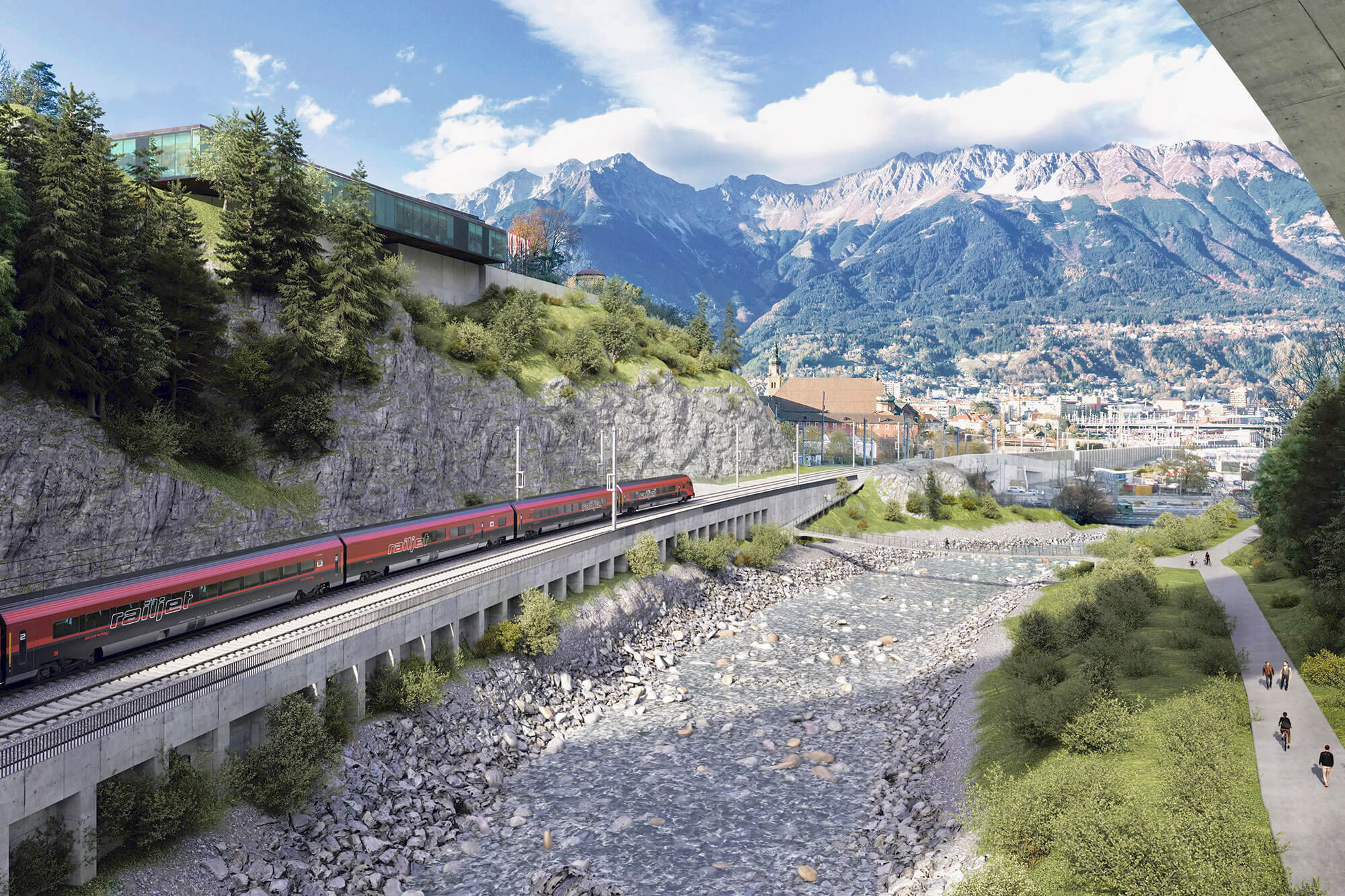

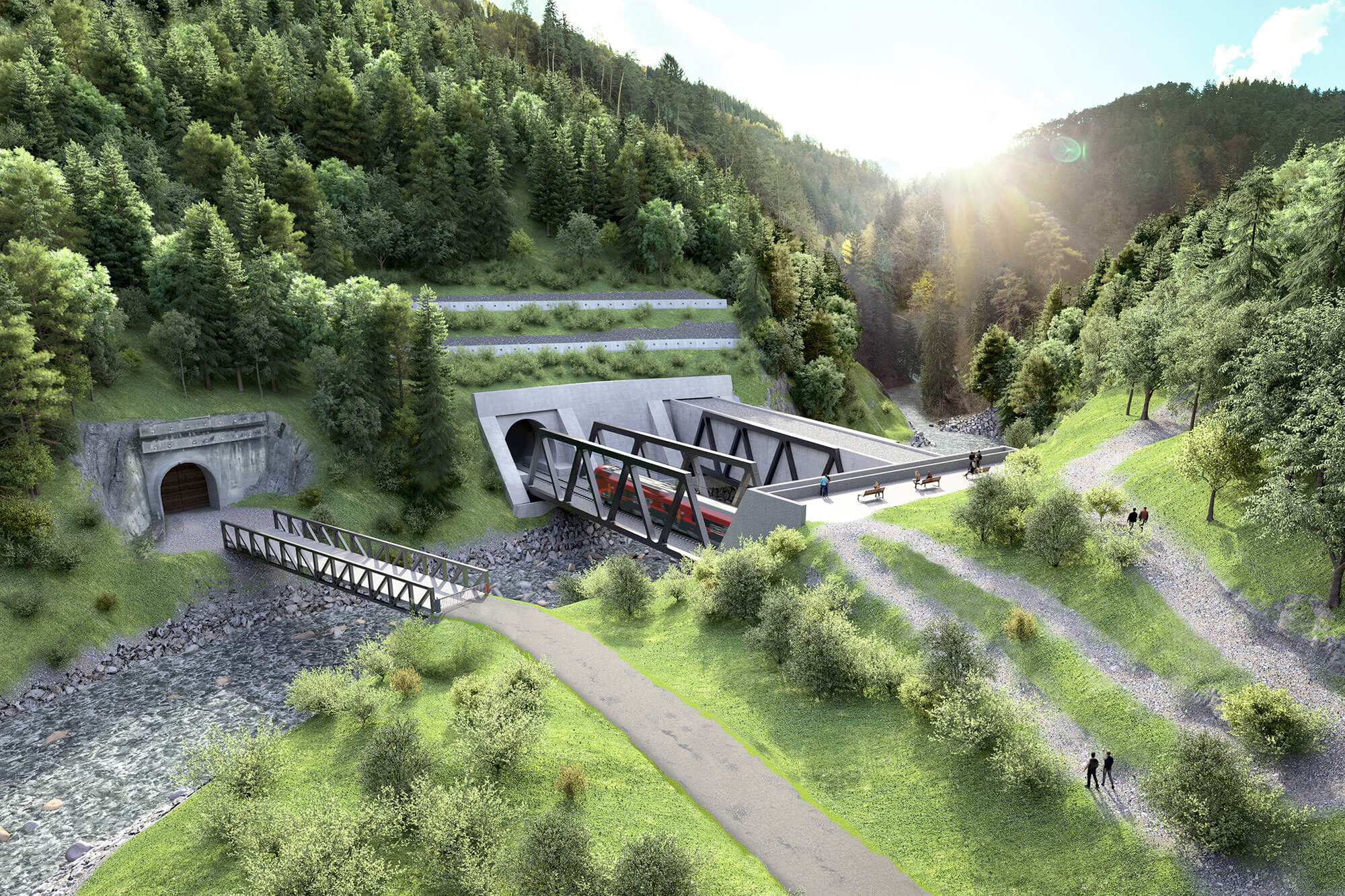

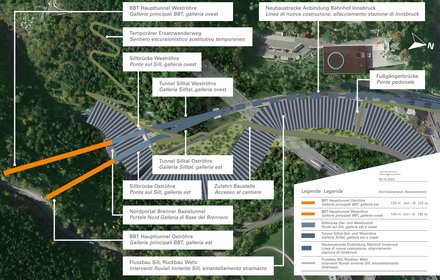

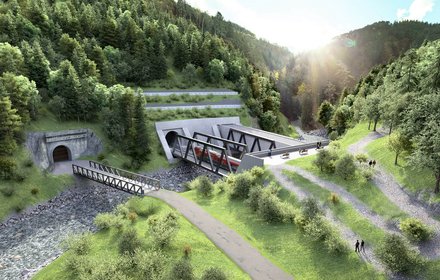

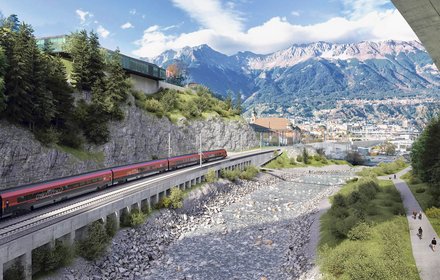

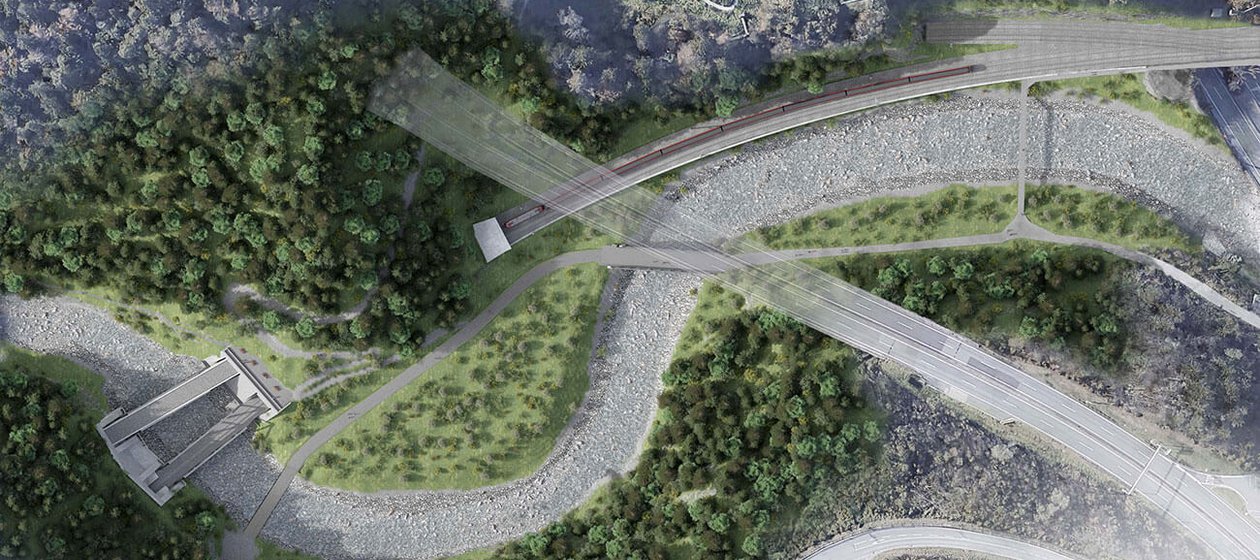

Im Wesentlichen besteht der Abschnitt "Sillschlucht" aus einer rund 200 m langen Stützwand, einem in offener Bauweise errichteten, rund 130 m langen Vortunnel (Tunnel Silltal), zwei Eisenbahnüberführungen über die Sill, dem Nordportal des Brenner Basistunnels sowie einem anschließenden, 120-130 m langen Tunnelabschnitt (Tunnel Viller Berg). Trotz der verhältnismäßig kurzen Strecke umfasst dieses Baulos sehr komplexe Baumaßnahmen.

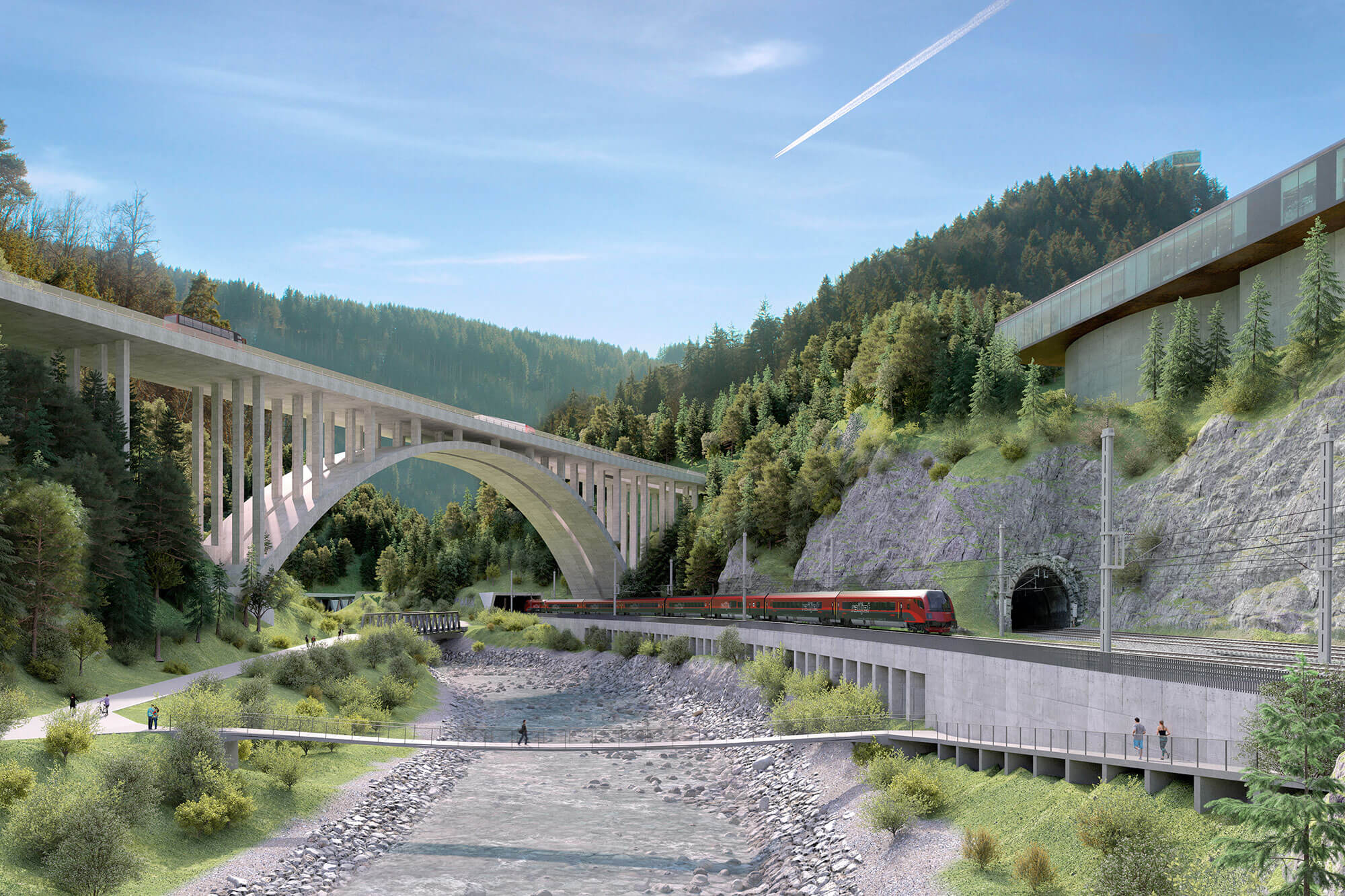

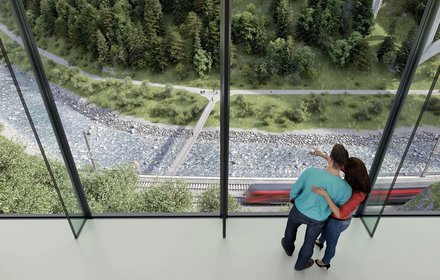

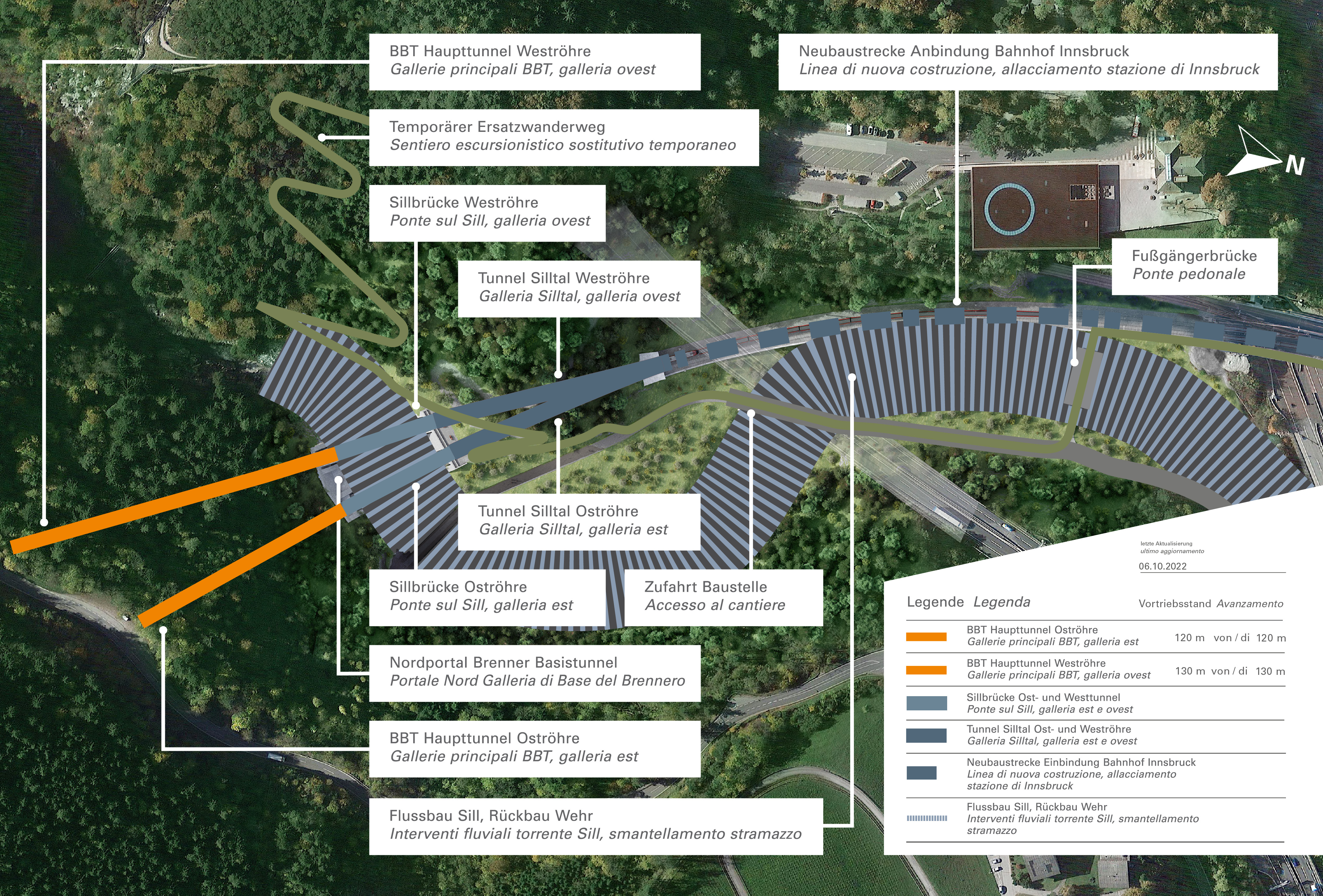

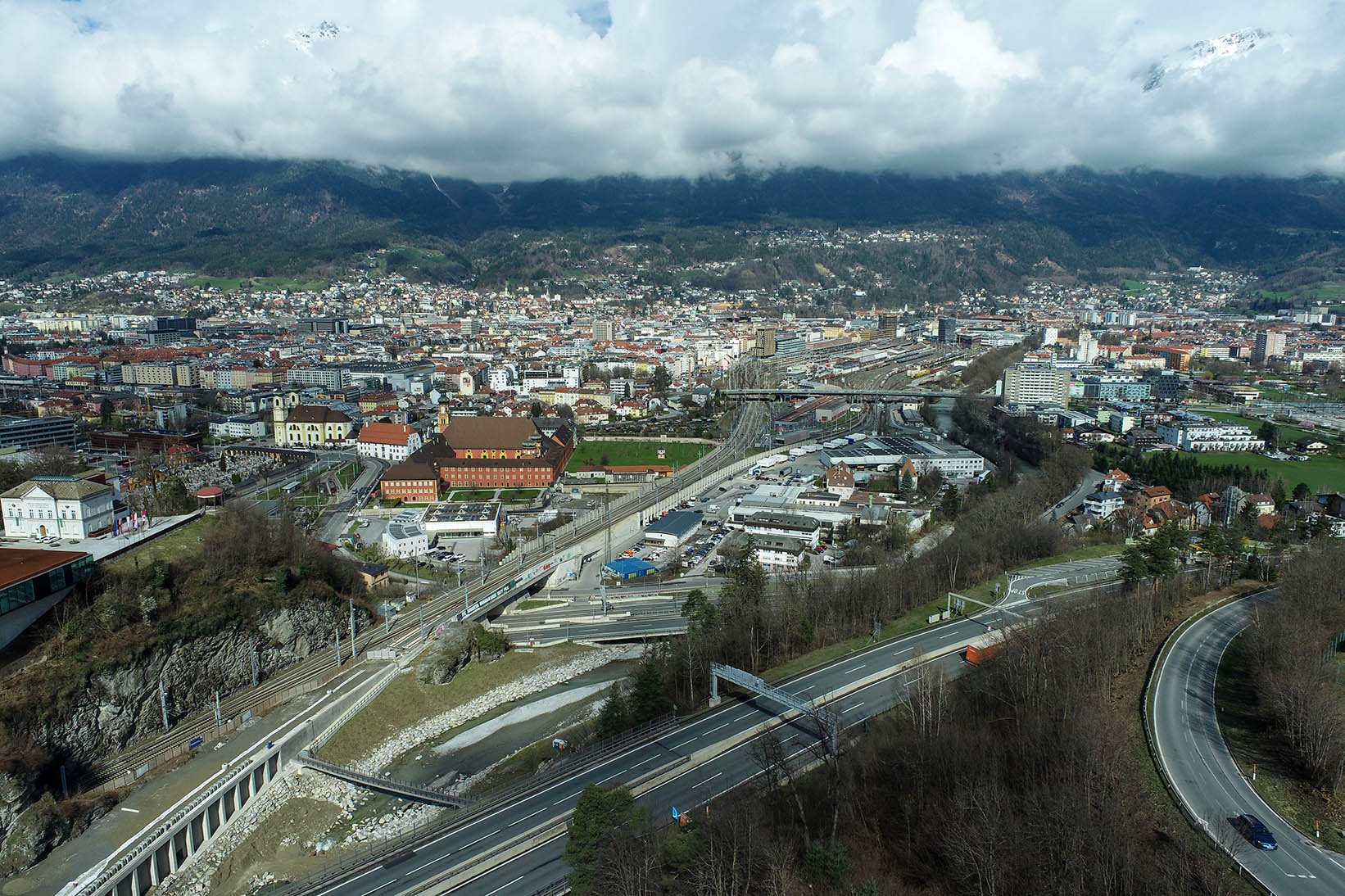

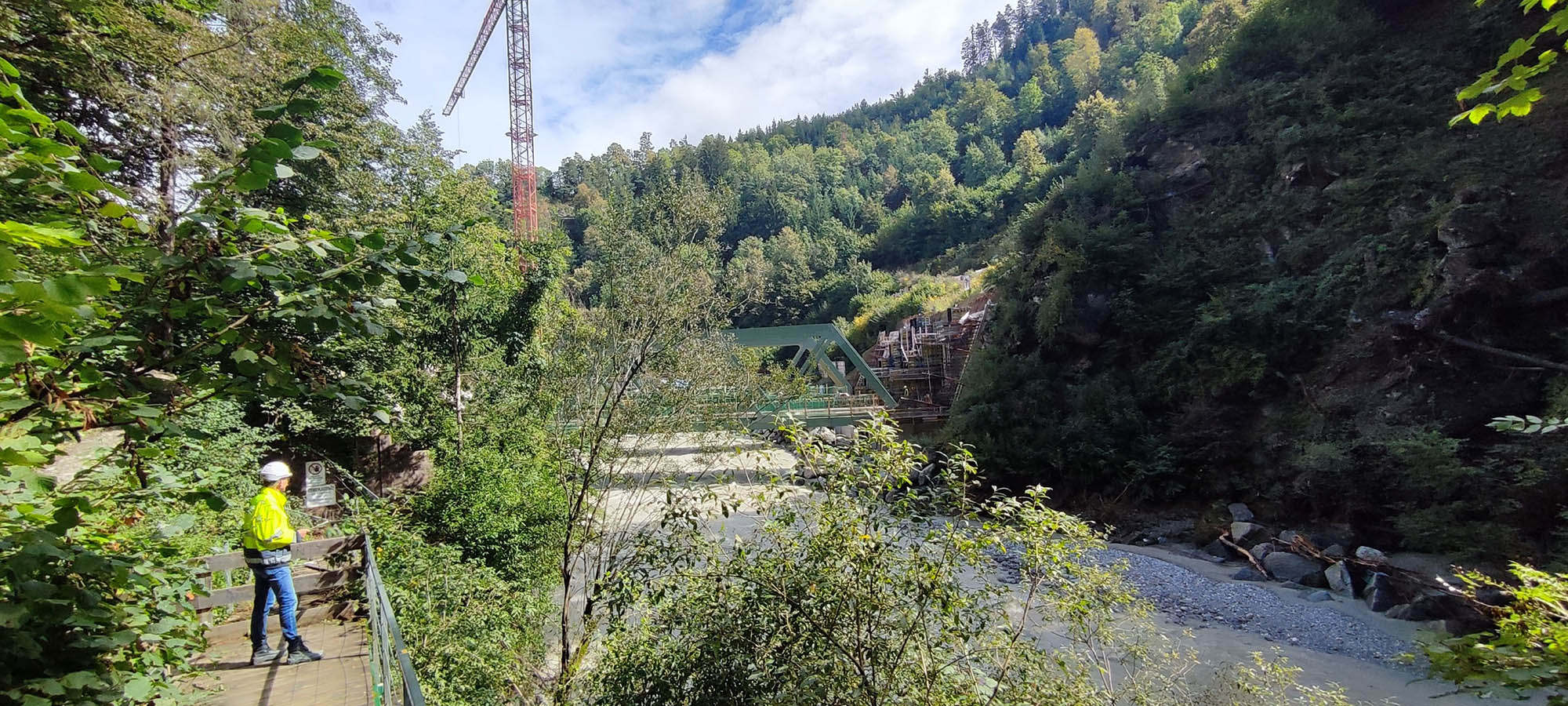

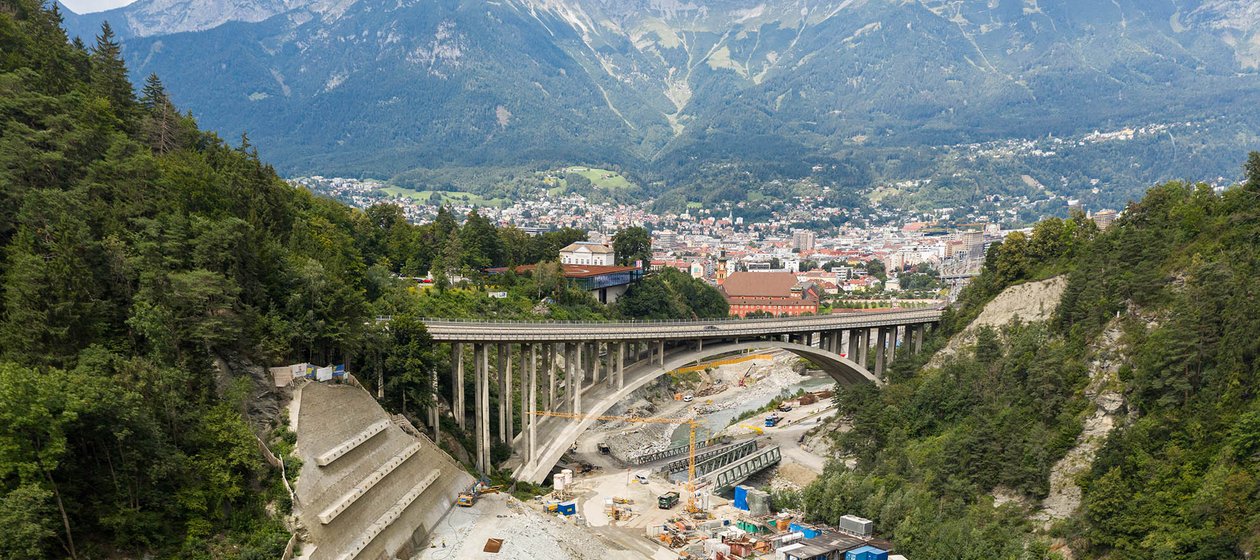

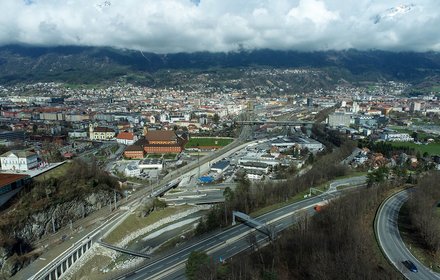

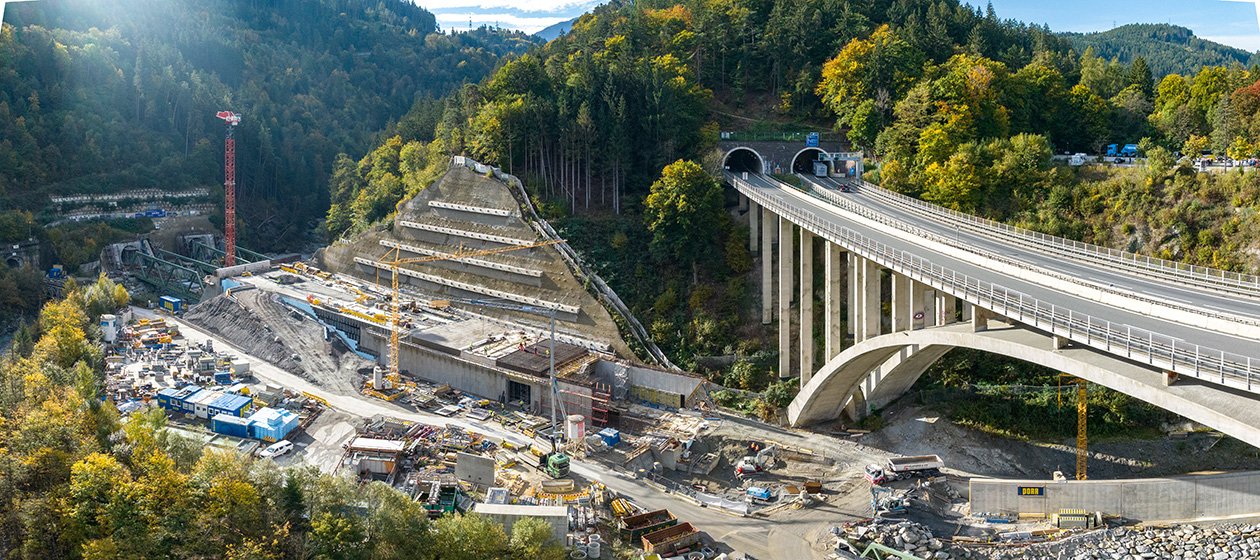

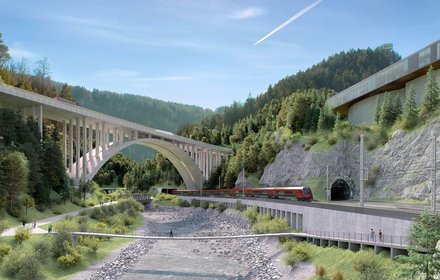

Der Streckenabschnitt führt durch die beengte und damit baulogistisch anspruchsvolle Sillschlucht. Diese ist durch eine Vielzahl von Infrastrukturanlagen in unmittelbarer Nachbarschaft, wie etwa der Inntalautobahn A12, der Brennerautobahn A13, dem Kraftwerk "Untere Sill" der Innsbrucker Kommunalbetriebe, dem Museum "Tirol Panorama" sowie der Bestandsstrecke der ÖBB mit dem Bergisel Tunnel, geprägt.

Die über weite Strecken natürlich belassene Wildbachschlucht ist ein wichtiges Naherholungsgebiet für die Innsbrucker Bevölkerung und dementsprechend durch Wanderwege erschlossen. Um den Zugang zur Sillschlucht auch während der Bauzeit offenhalten zu können wurde eigens ein Ersatzwanderweg errichtet. Außerdem wurden ein Wege-Leitsystem zur besseren Orientierung und an mehreren markanten Stellen in Baustellennähe Informationstafeln eingerichtet.

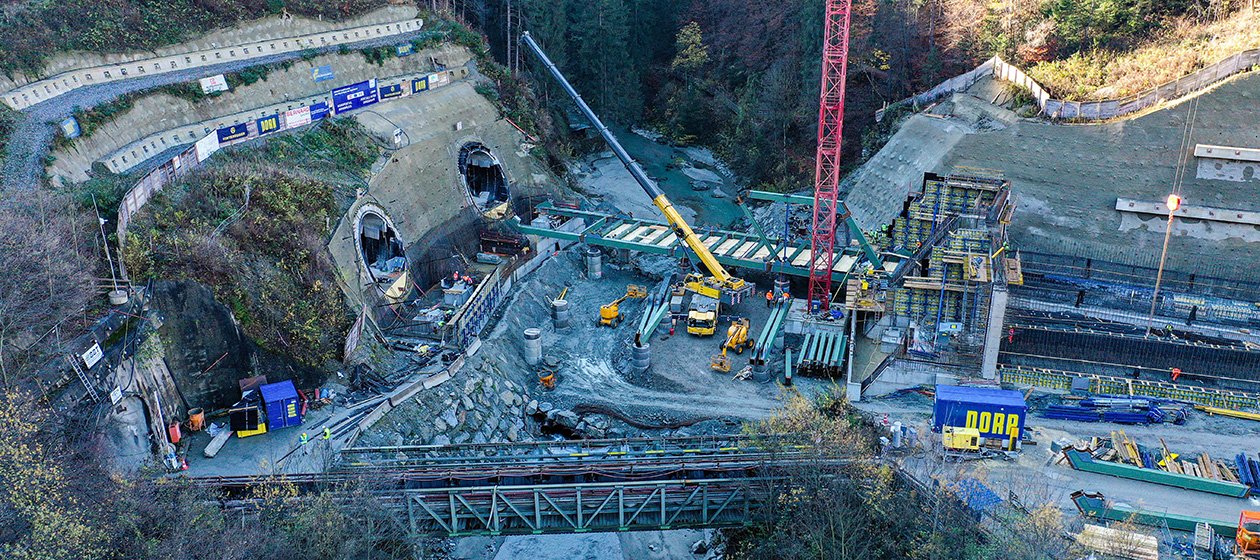

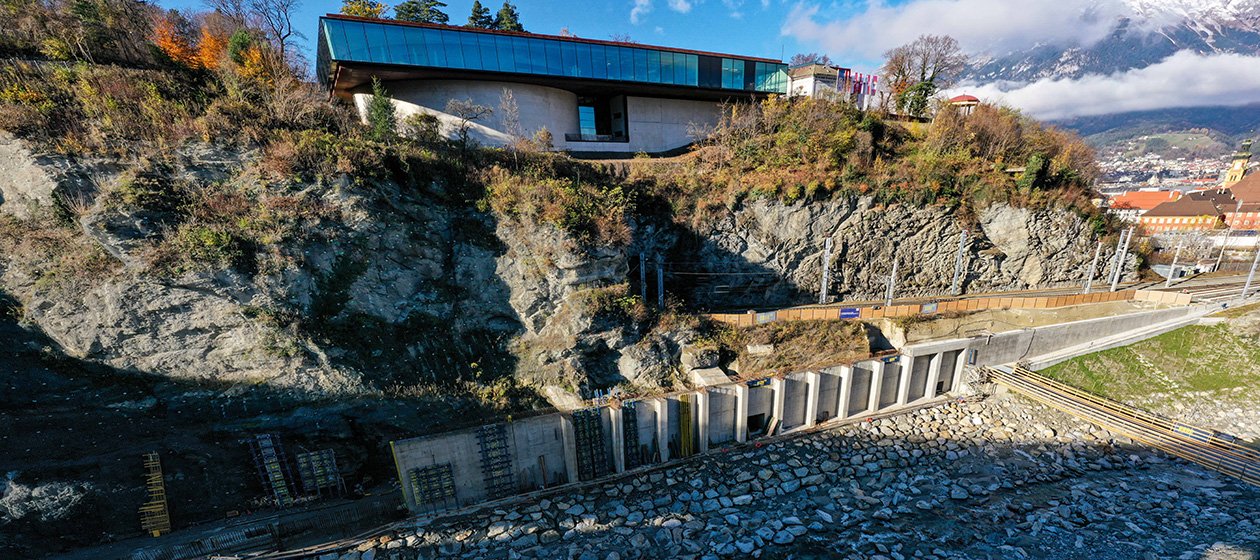

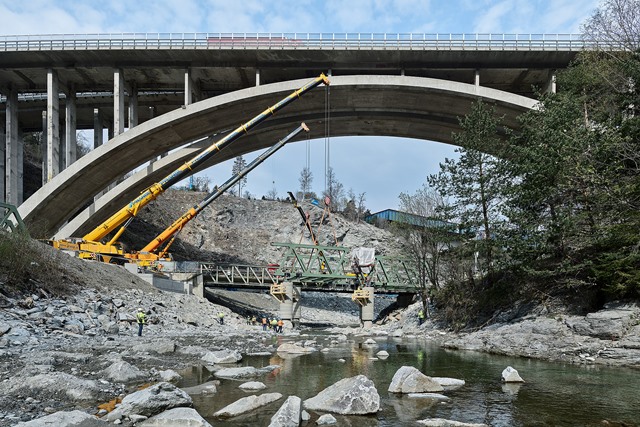

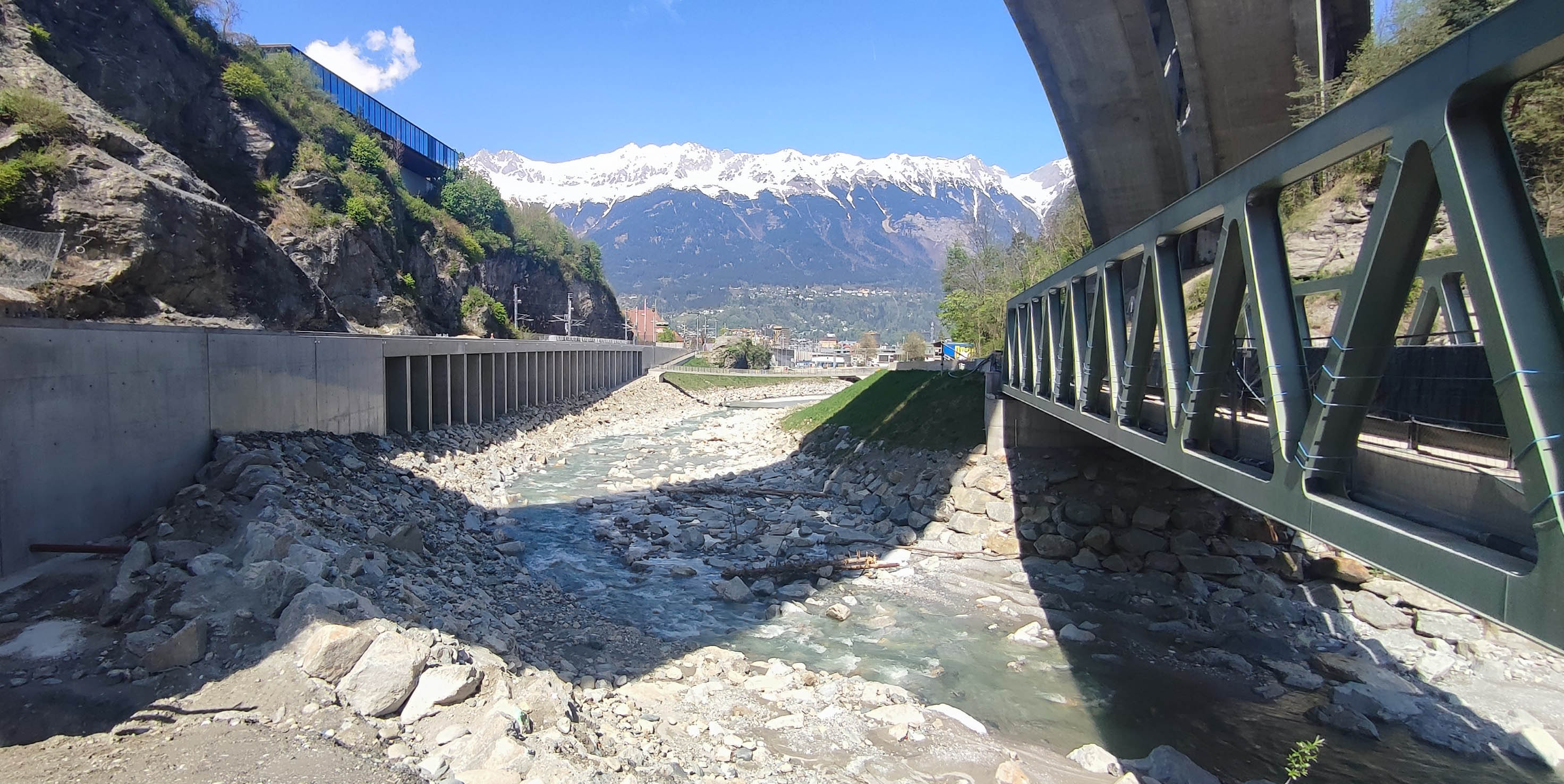

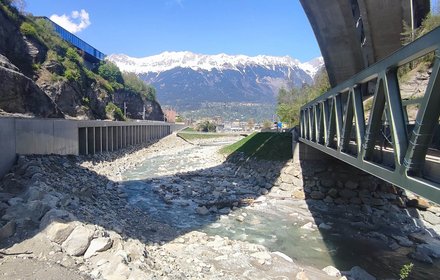

Am Baufeld selbst wurde bereits der Neubau der Straßenzufahrtsbrücke über die Sill mit 42 m Länge realisiert. Der Abbruch der alten Zufahrtsbrücke sowie die gesamten Flussbaumaßnahmen wurden abgeschlossen.

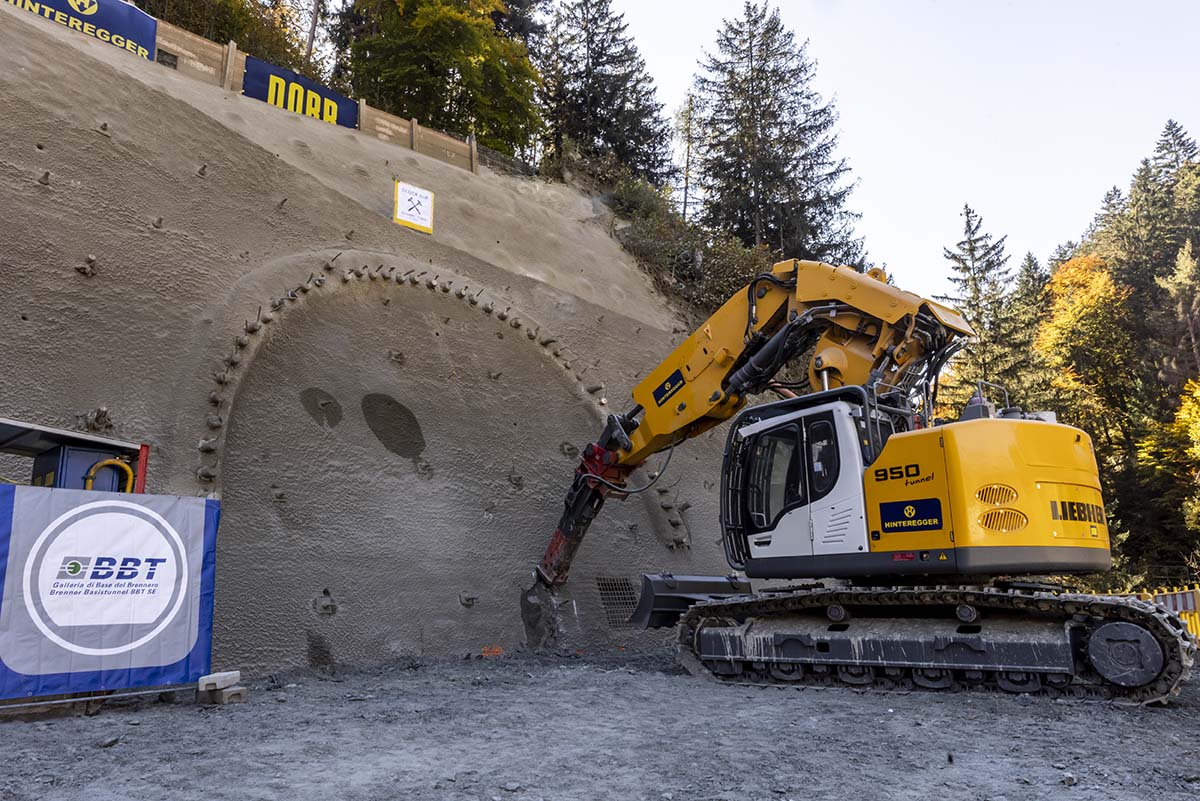

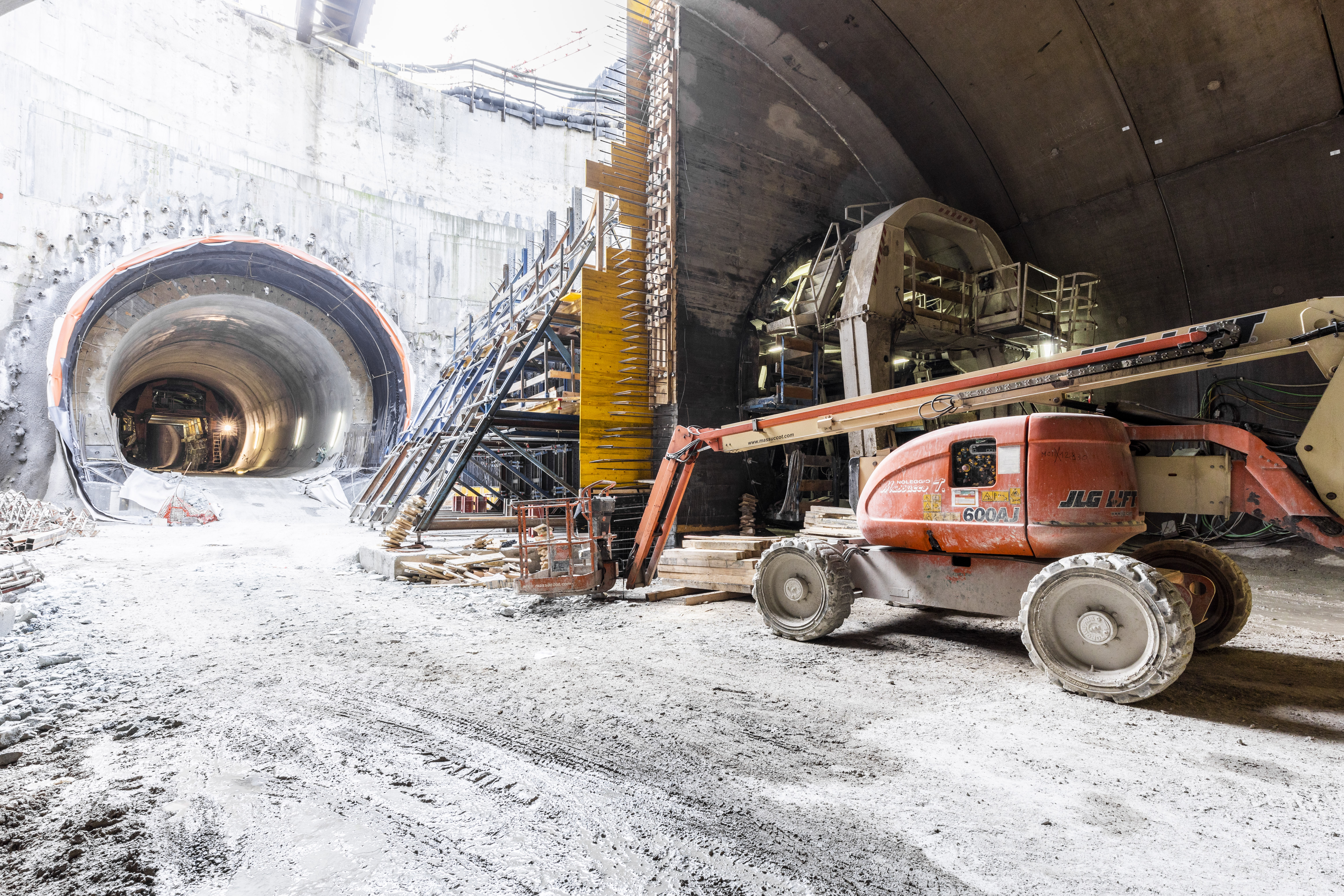

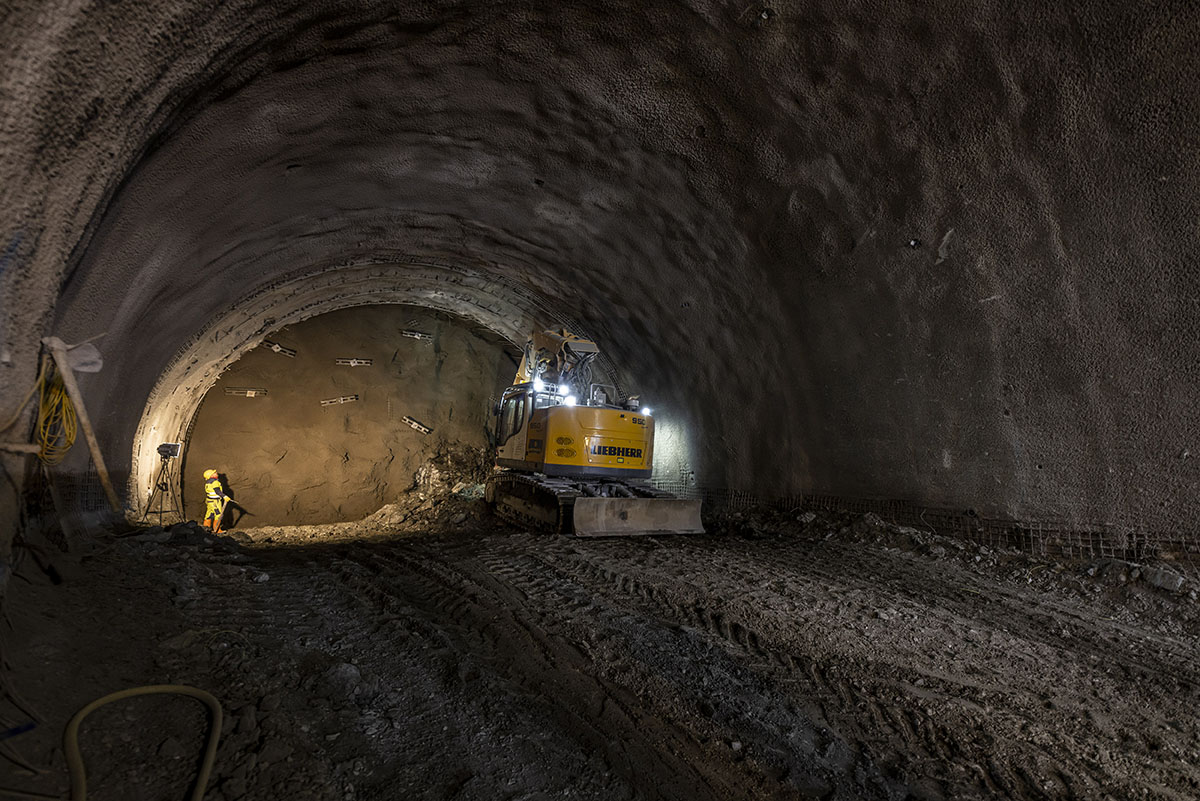

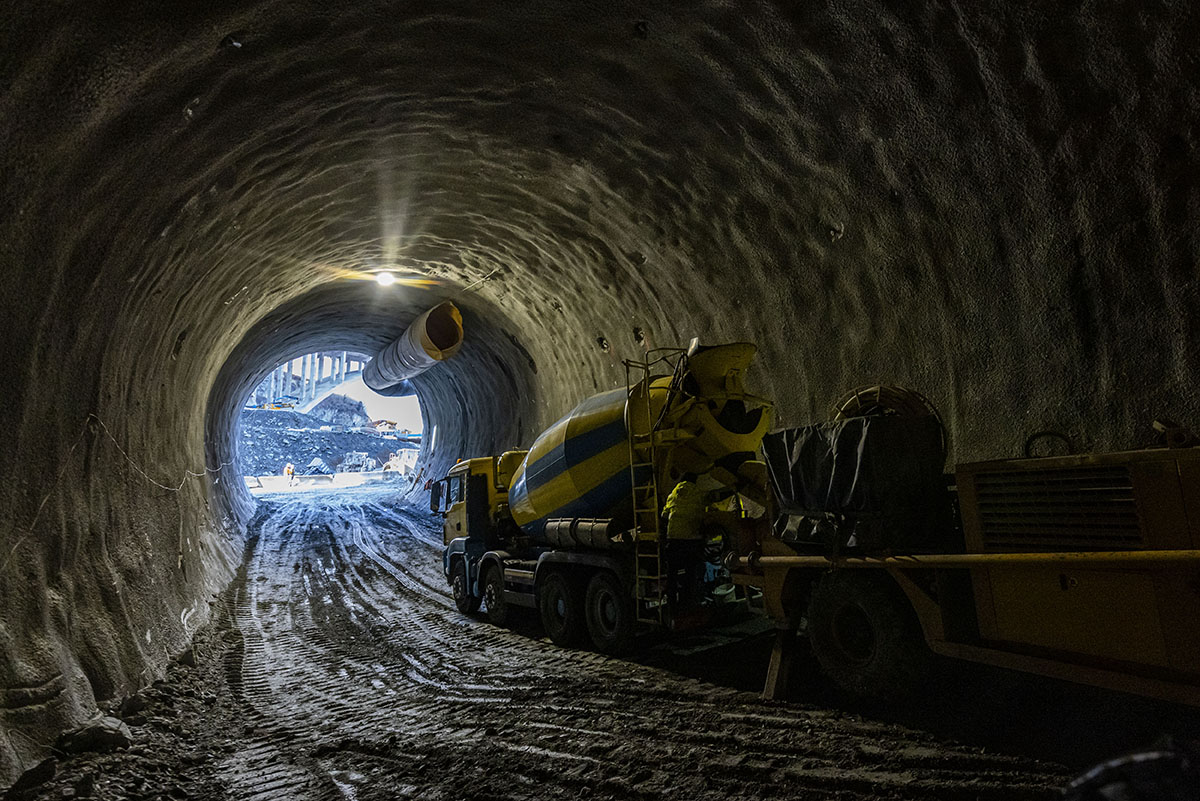

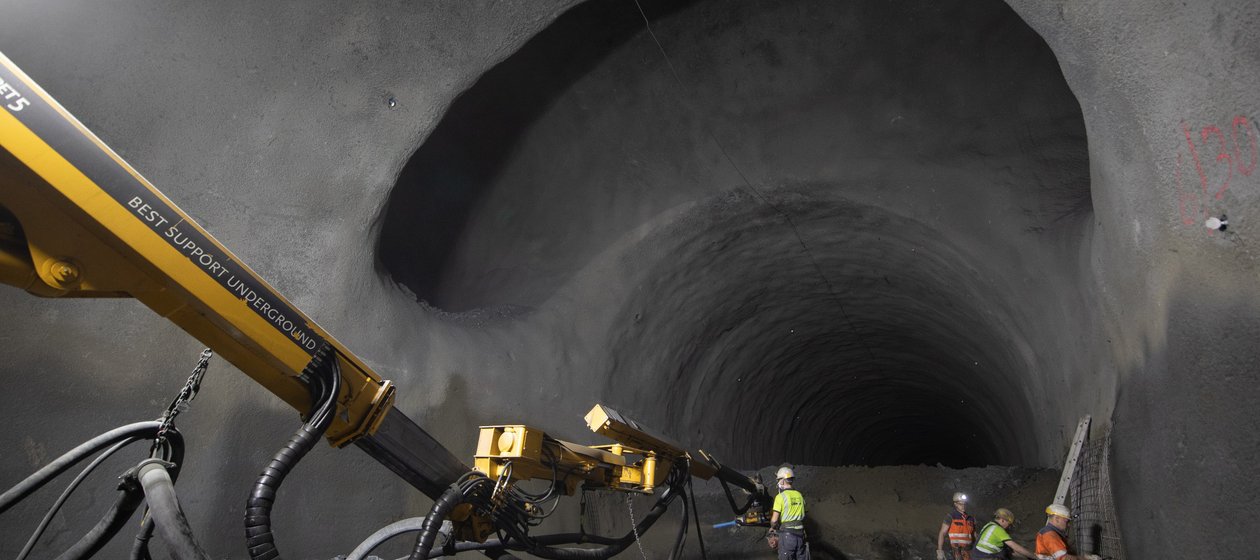

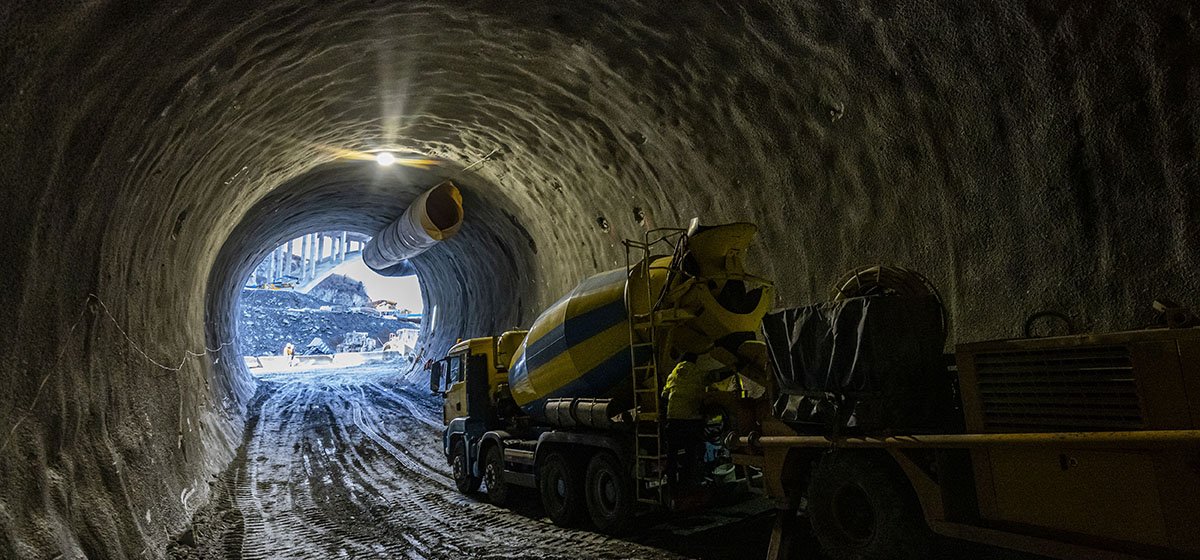

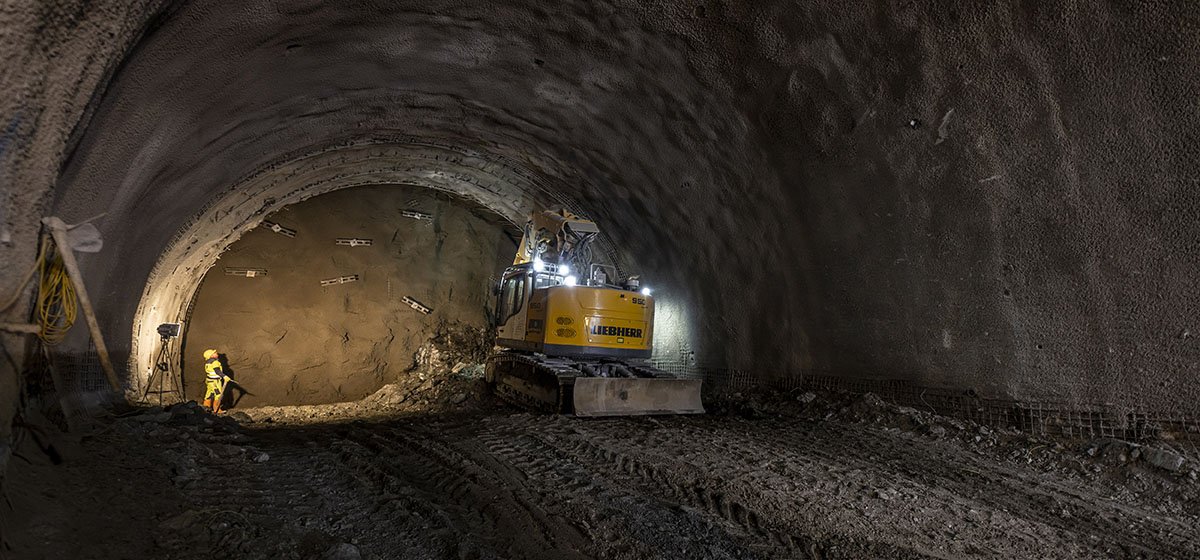

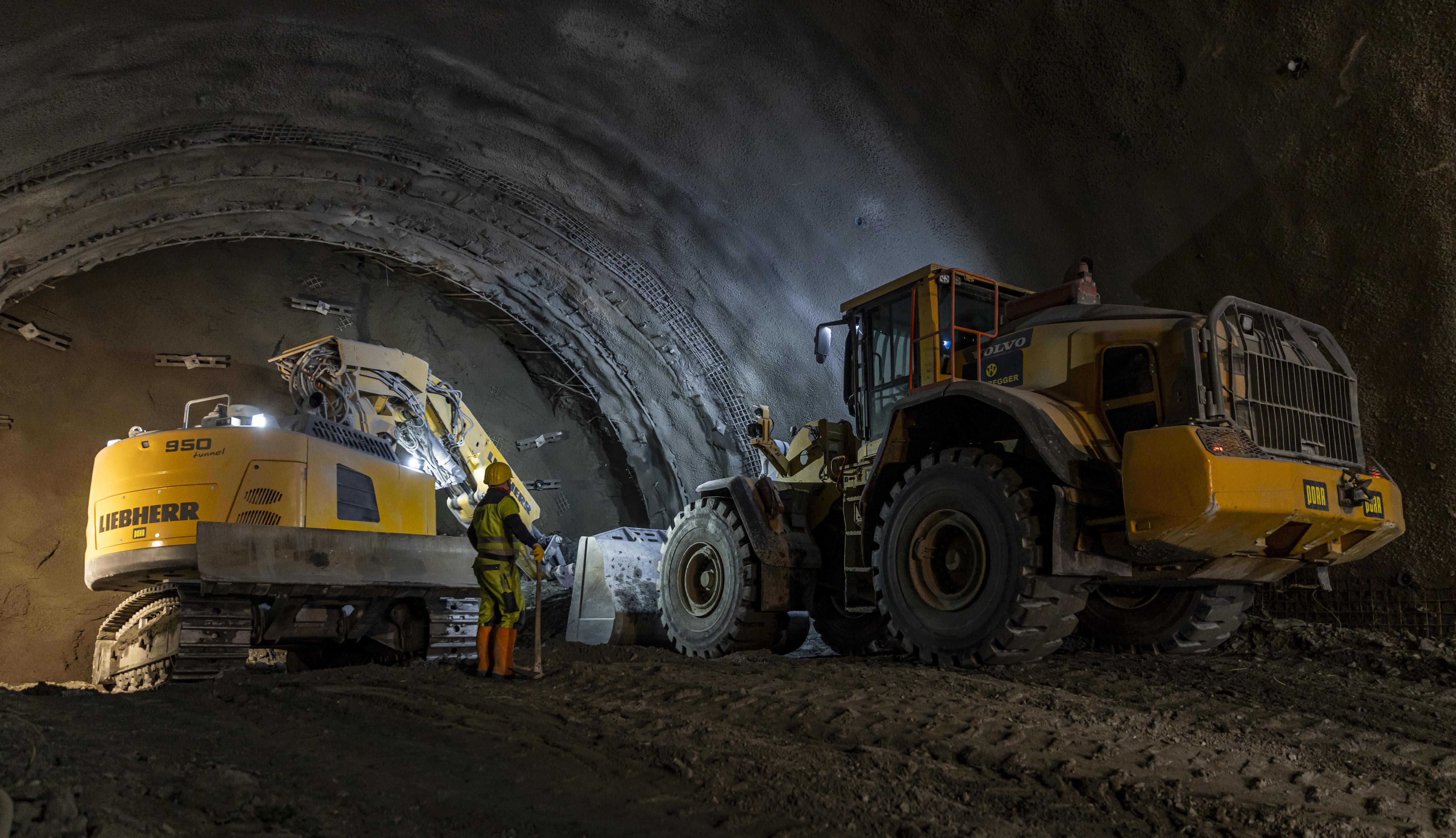

Ende Oktober 2021 erfolgte der symbolische Tunnelanstich der westlichen Hauptröhre in Richtung Süden. Kurz darauf begann der Sprengvortrieb am zukünftigen Nordportal des Brenner Basistunnels. Seit Mai 2022 sind die beiden rund 130 m langen Haupttunnelabschnitte des Viller Berges bis ins anschließende Festgestein ausgebrochen, wo im Jahr 2024 der Durchschlag des Bauloses H41 "Sillschlucht-Pfons" von Norden her erwartet wird. Zum aktuellen Zeitpunkt (Juni 2023) nimmt die Stützwand auf der orografisch linken Flussseite sichtbar Gestalt an. Auf dieser verlaufen die zukünftigen Gleise, welche den Tunnel Silltal mit dem Bahnhof Innsbruck verbinden werden.

Ebenso wird momentan an zwei Eisenbahnbrücken über die Sill gearbeitet, das Tragwerk hierfür ist bereits hergestellt. Weiters wurde eine 55 m lange Spannbandbrücke für Fußgänger über die Sill errichtet, die künftig Teil des Wanderwegenetzes in der Sillschlucht sein wird.

Aktuelle Bauarbeiten

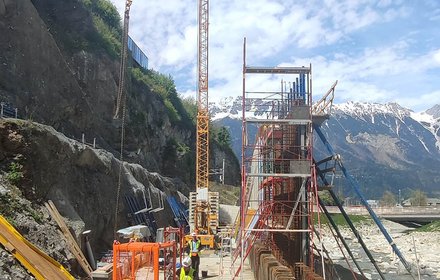

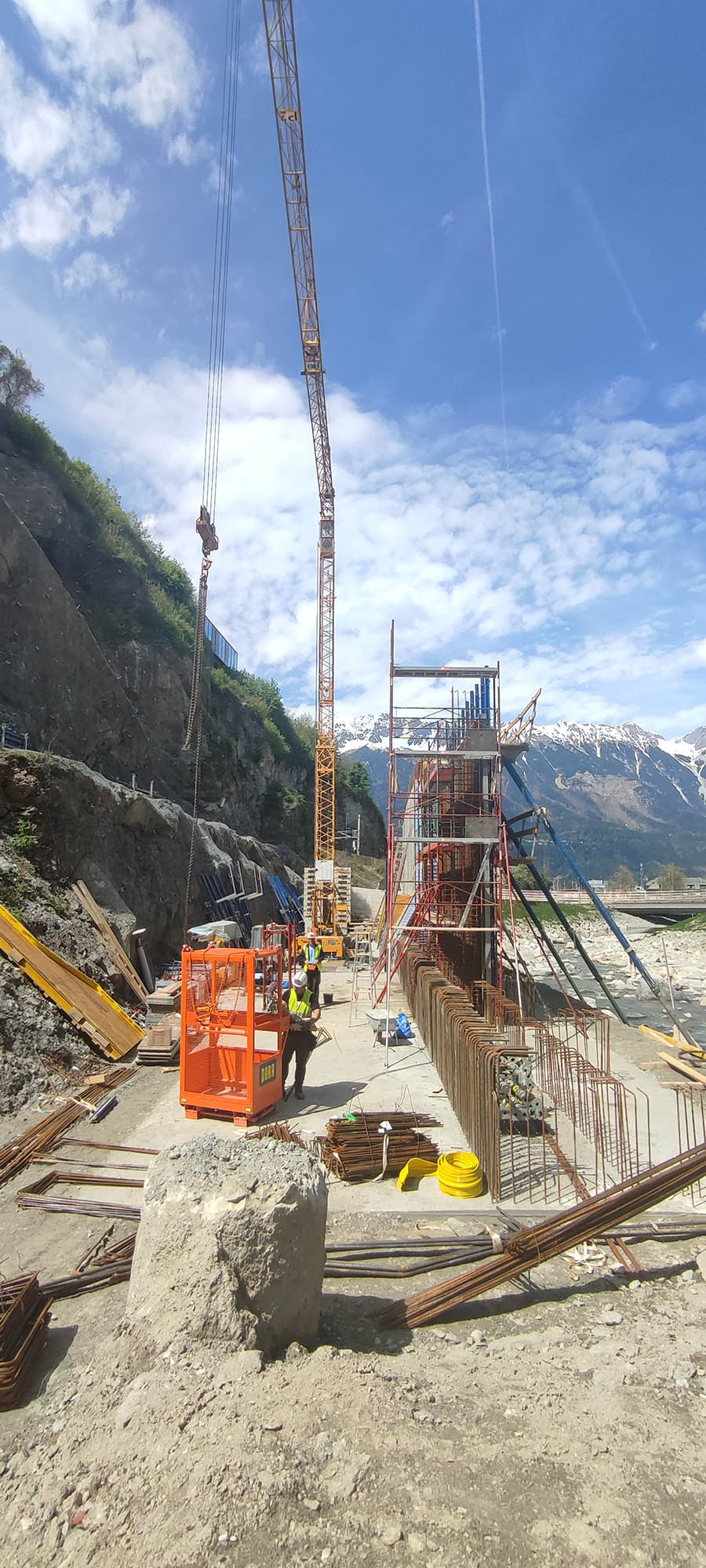

• Eine massive Stahlbeton-Stützwand neben der Sill, rund 200 m lang und über 9 m hoch, auf Bohrpfählen gegründet. Hier verläuft die zukünftige Bahnstrecke zwischen dem Hauptbahnhof Innsbruck und dem Nordportal des BBT. Weitere Bauwerke, die der Stützwand zuzuordnen sind, werden aktuell errichtet (Kabelkollektor) bzw. werden vorbereitet (Störfallbecken)

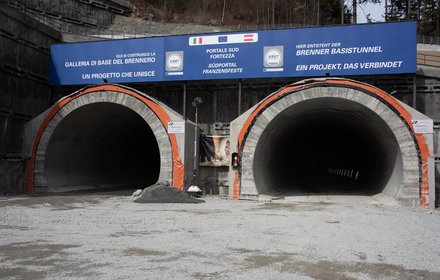

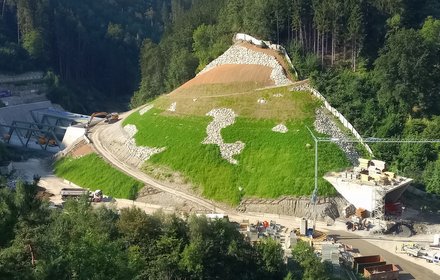

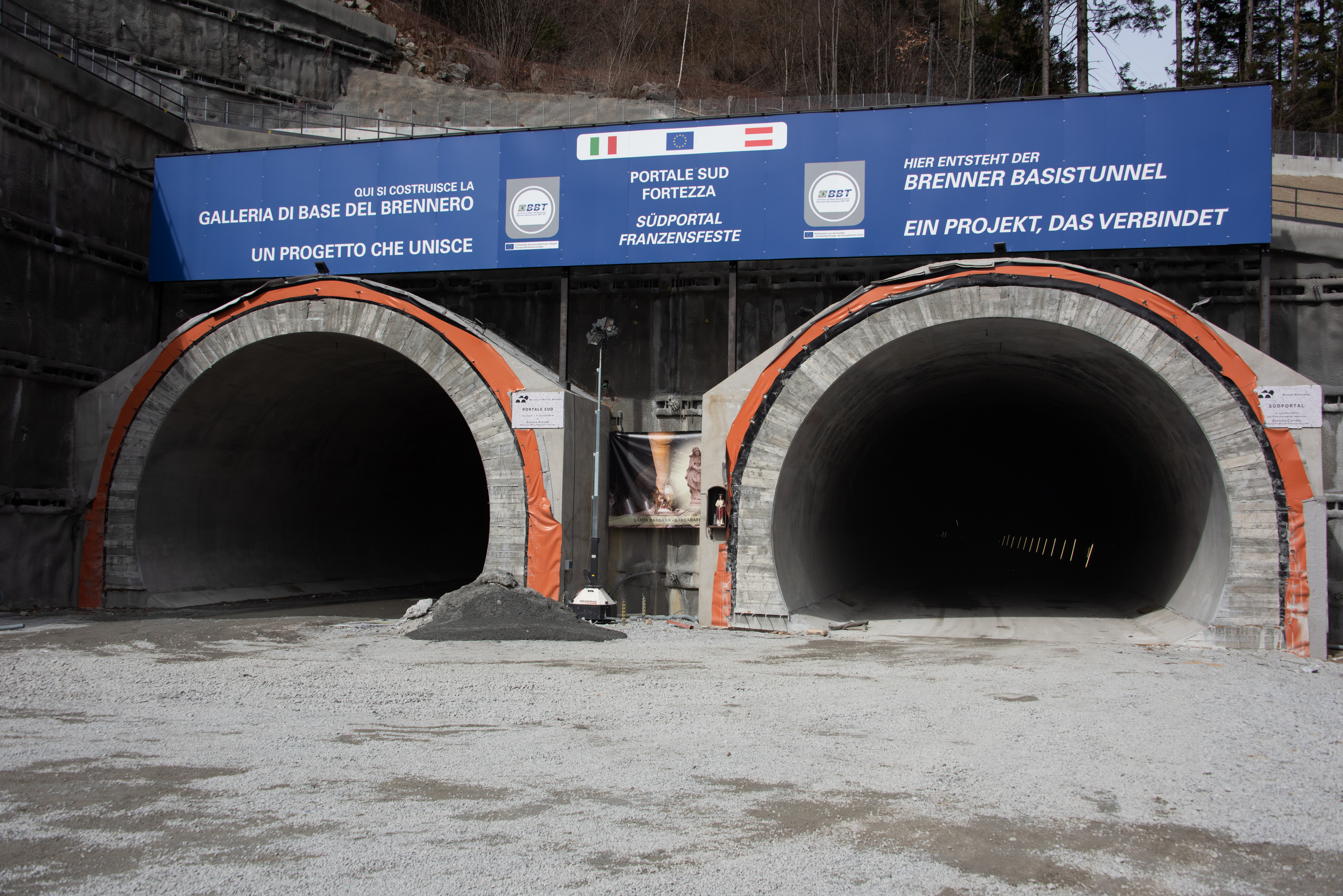

• Das Portalbauwerk des Tunels "Viller Berg", das Nordportal des BBT. Hier verläuft der BBT in Richtung Süden bis zum Südportal in Franzensfeste über eine Länge von 55 km ausschließlich im Berg

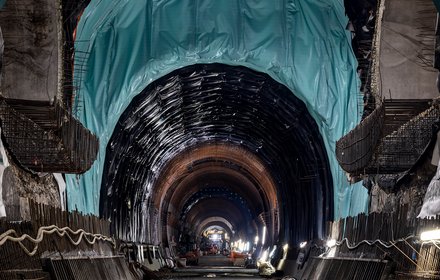

• Der Vortunnel "Silltal" durch den Osthang des Bergisel, ca. 130 m lang, in offener Stahlbetonkasten-Bauweise inklusive Nord- und Südportal

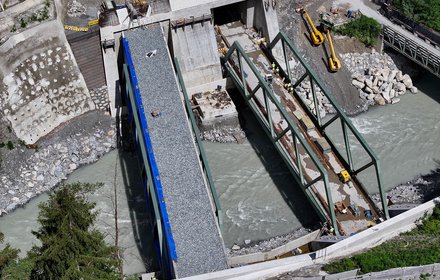

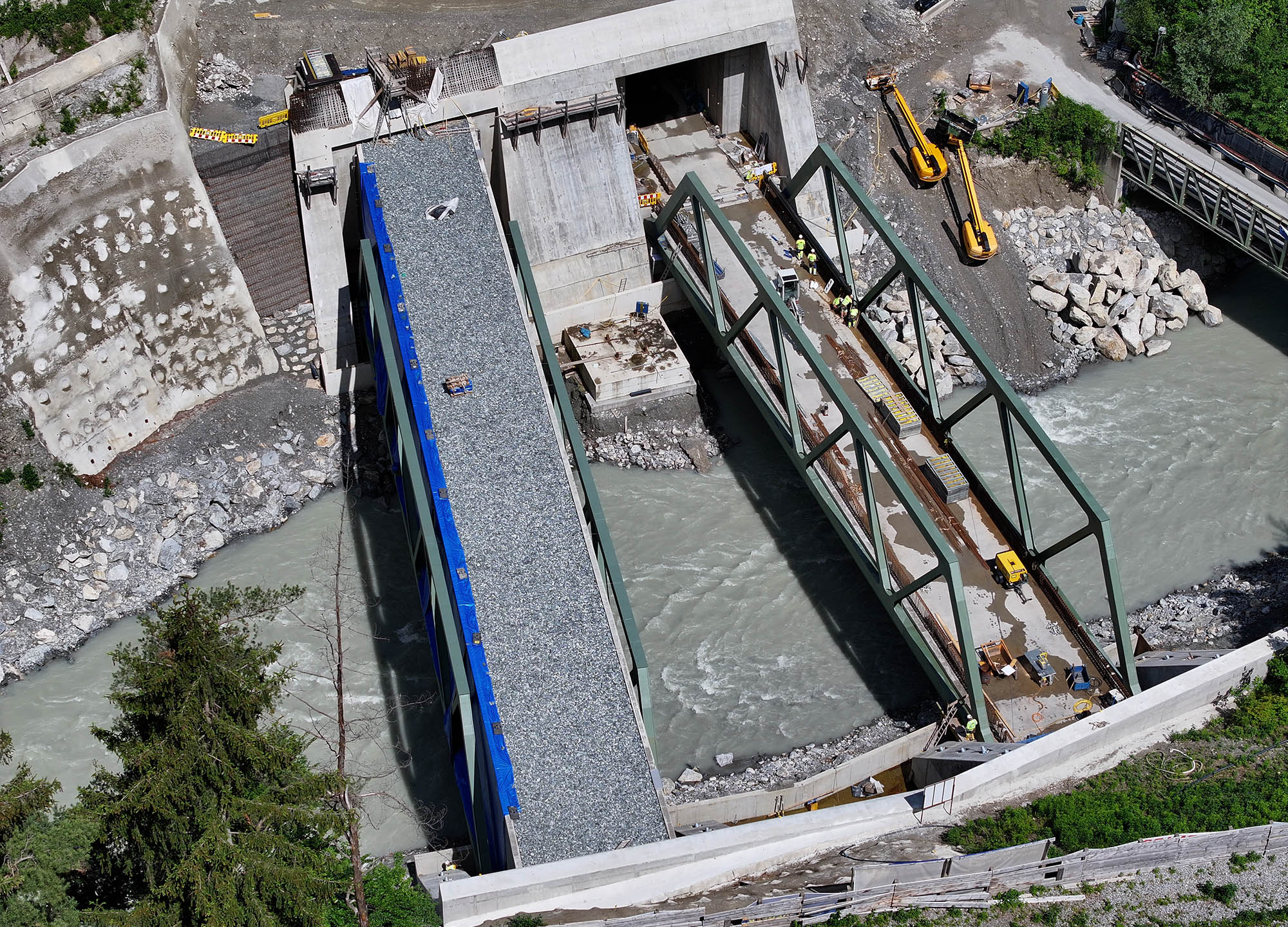

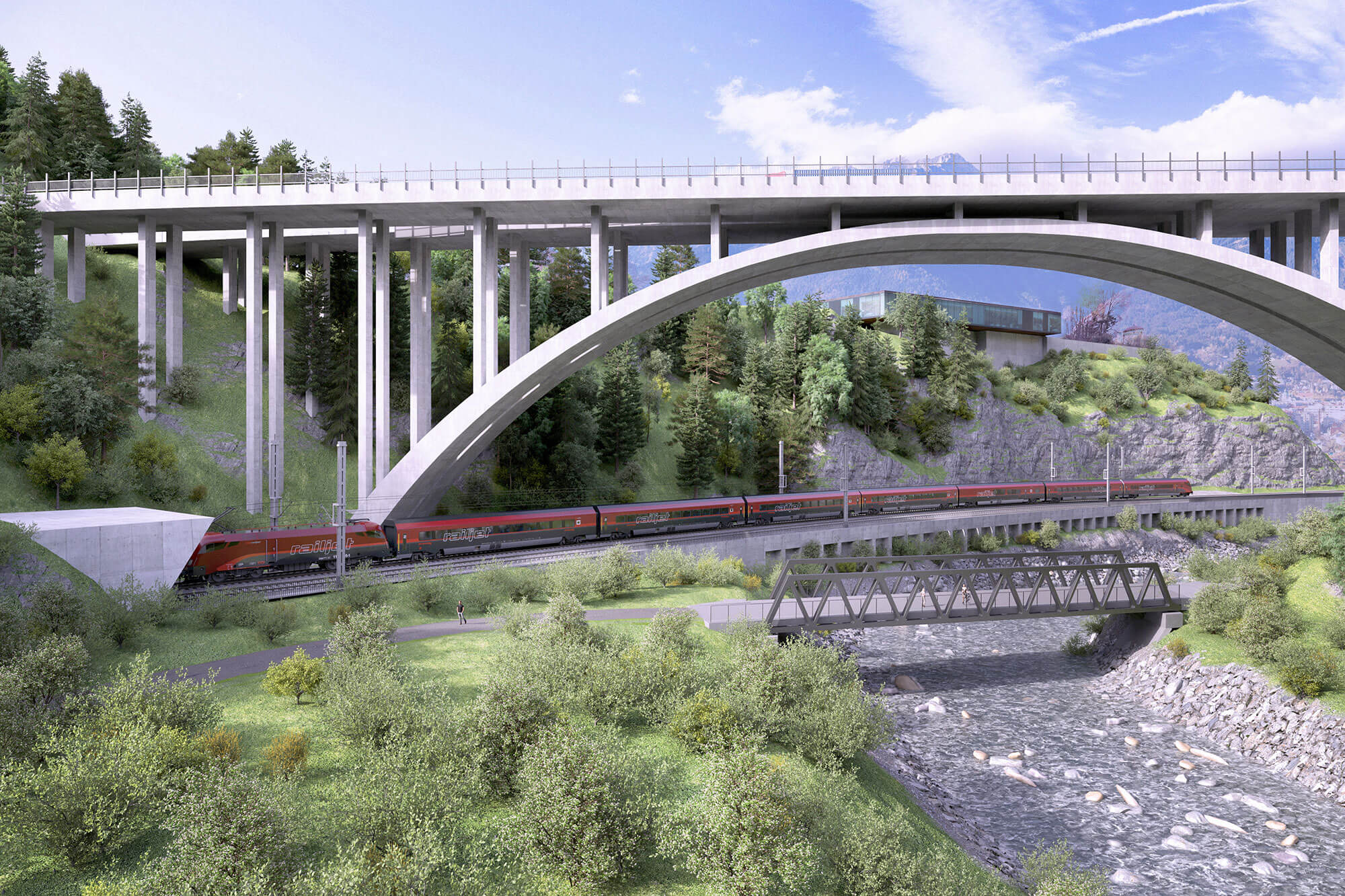

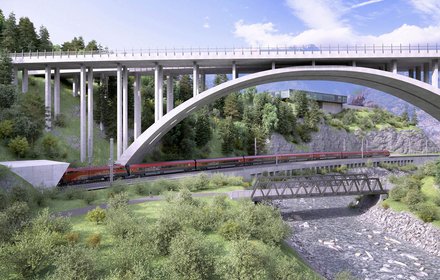

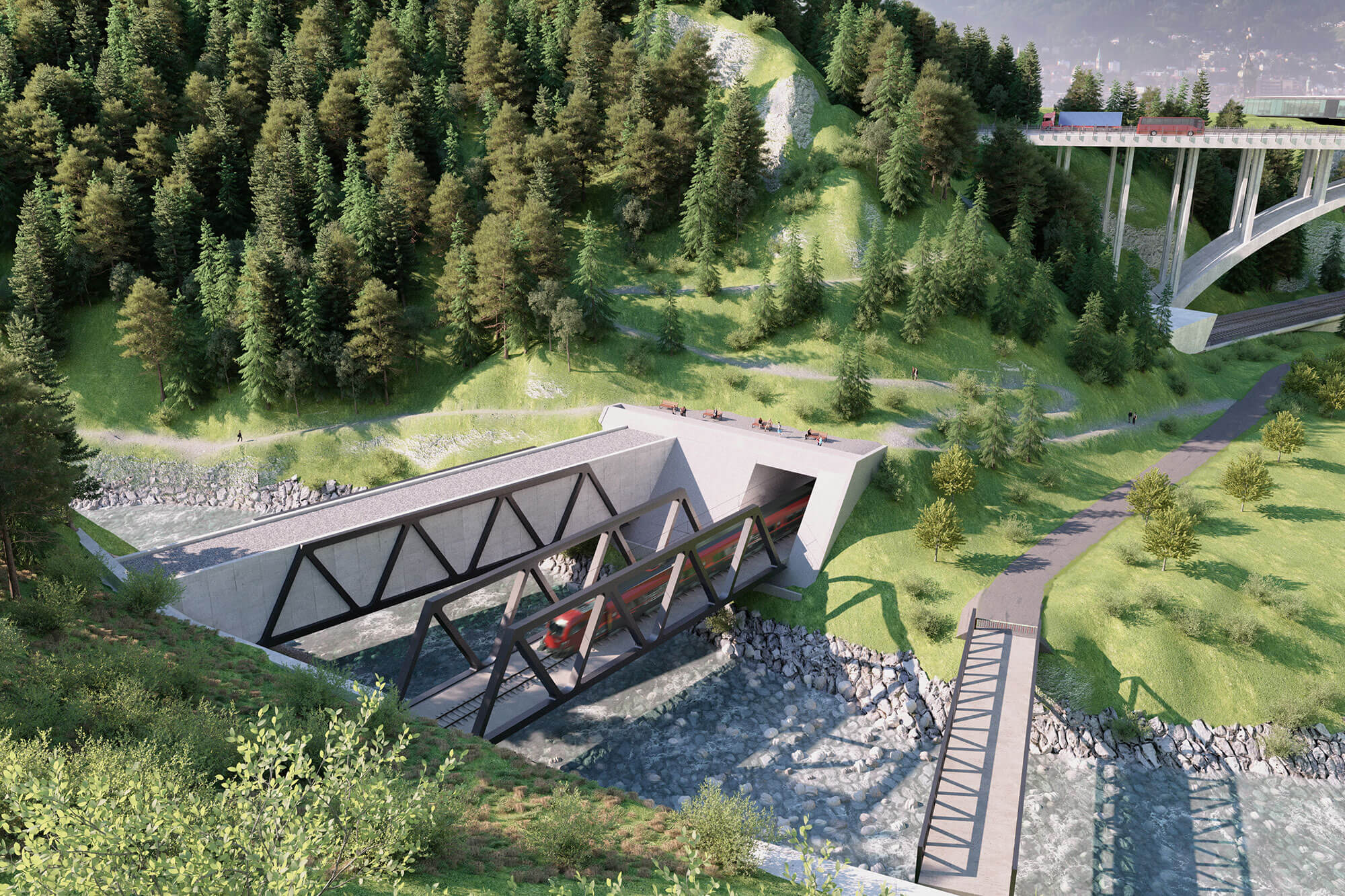

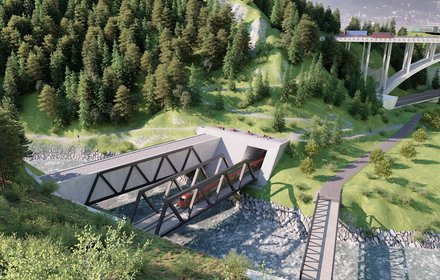

• Zwei Eisenbahnbrücken über die Sill, eine für das Ost- und eine für das Westgleis. Beide Brücken werden als offene Stahlfachwerksbrücken errichtet, jene des Westgleises zusätzlich mit einem geschlossenen Stahlbeton-Überbau versehen, um im Brandfall keinen Lüftungskurzschluss zu verursachen

Abgeschlossene Bauarbeiten

• Straßenzufahrtsbrücke
• Die beiden jeweils ca. 130 m langen Tunnelröhren des Tunnelabschnittes "Viller Berg" bis ins anstehende Festgestein
• 350 m Flussbau für einen möglichst naturnahen/ökologischen Flussverlauf der Sill
• Das ehemalige AGA-Wehr wurde 2021 abgetragen und durch ein fischpassierbares Rampenbauwerk ersetzt

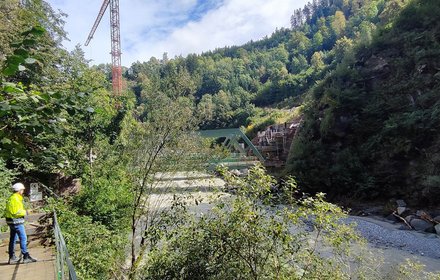

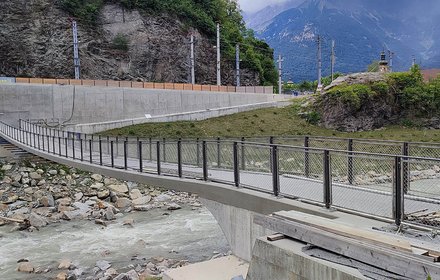

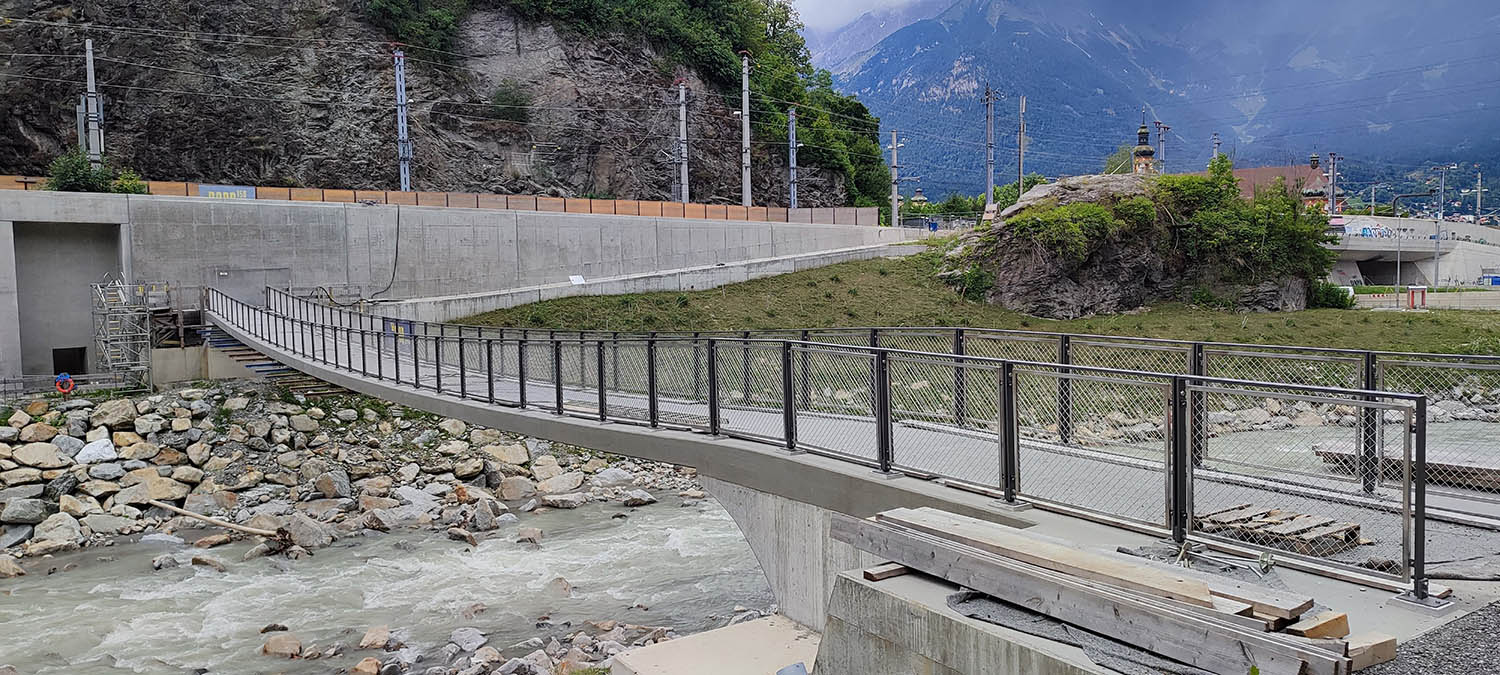

• Fußgängerbrücke über die Sill als Anschluss der Wanderwege aus dem Stadtgebiet zum Naherholungsgebiet Sillschlucht

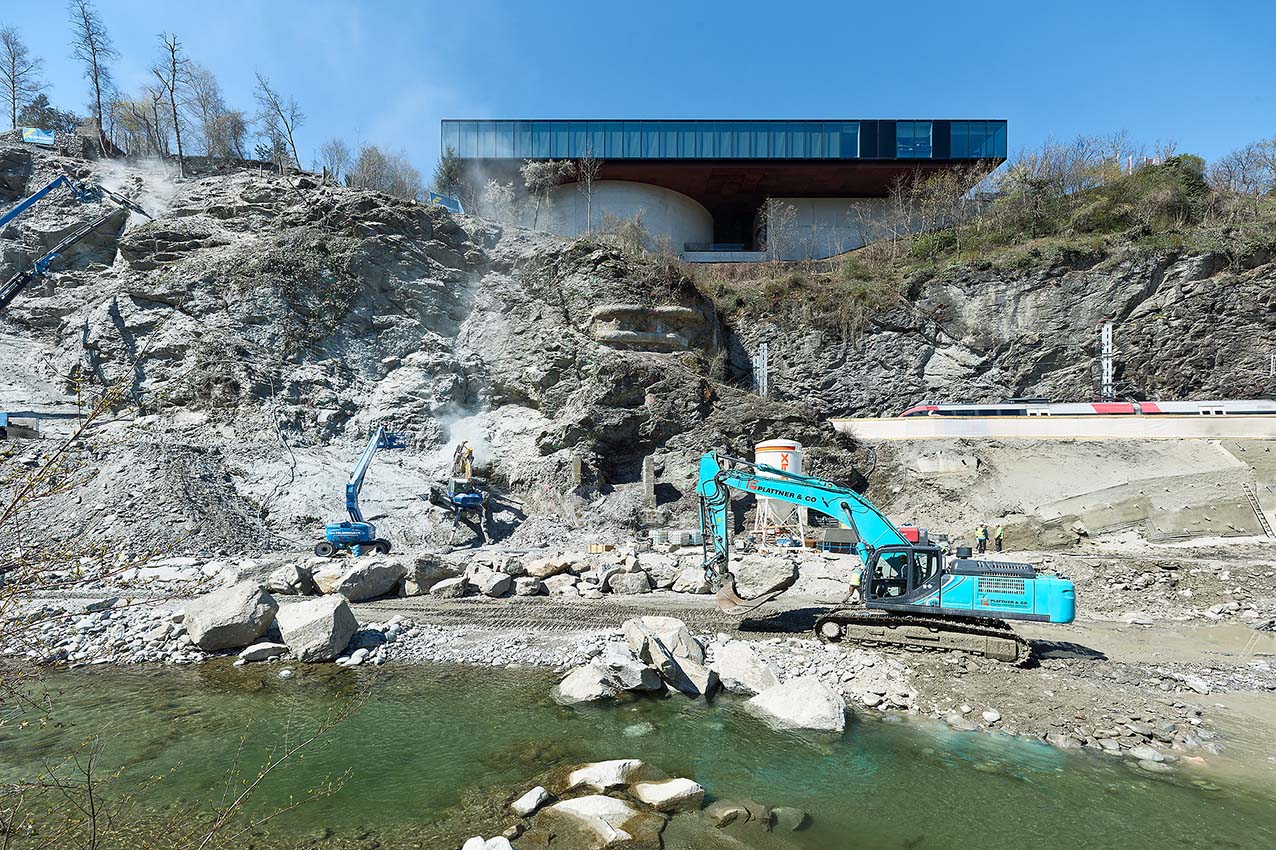

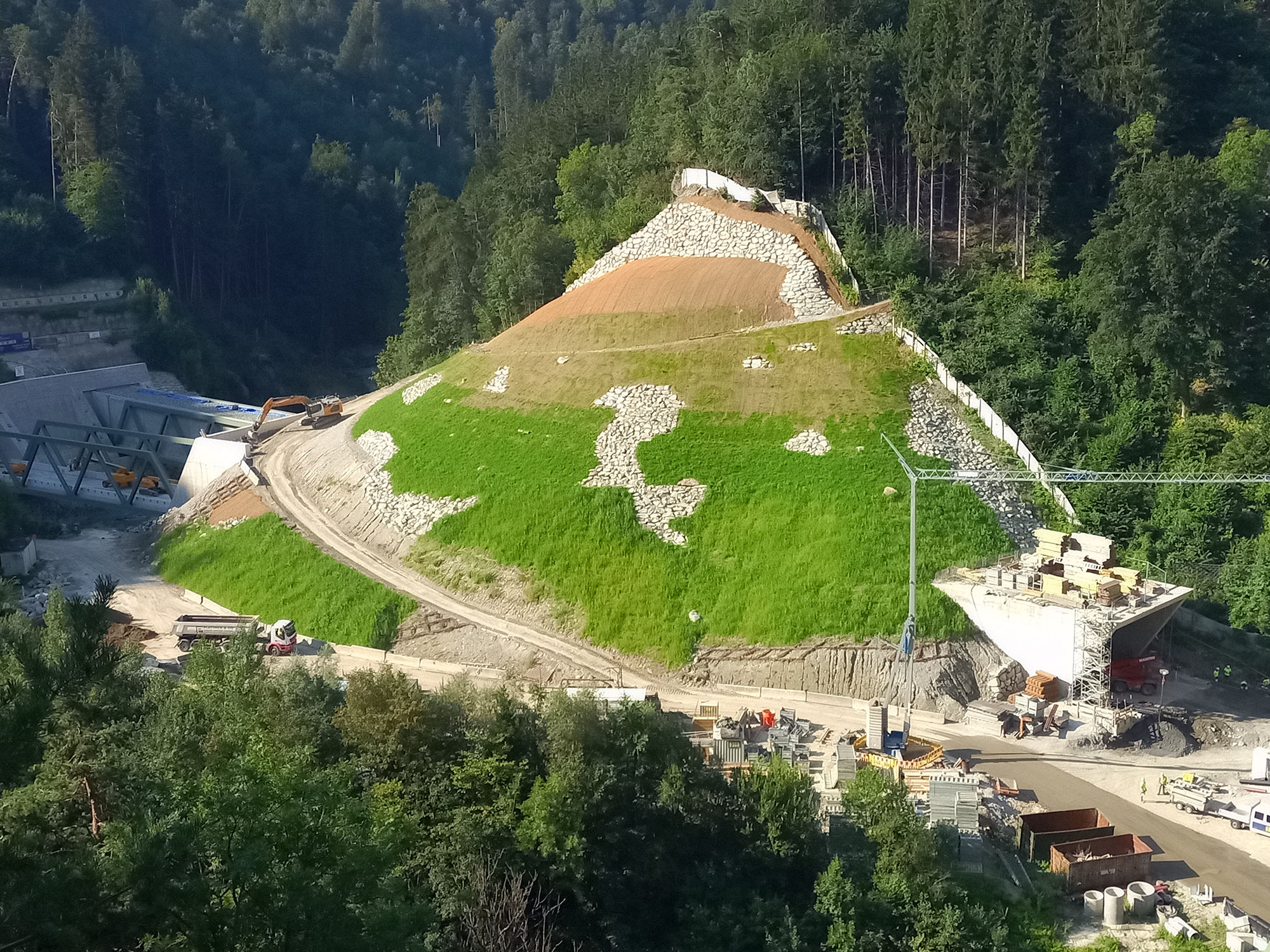

• Hangsicherungsarbeiten für die verschiedenen Bauwerke

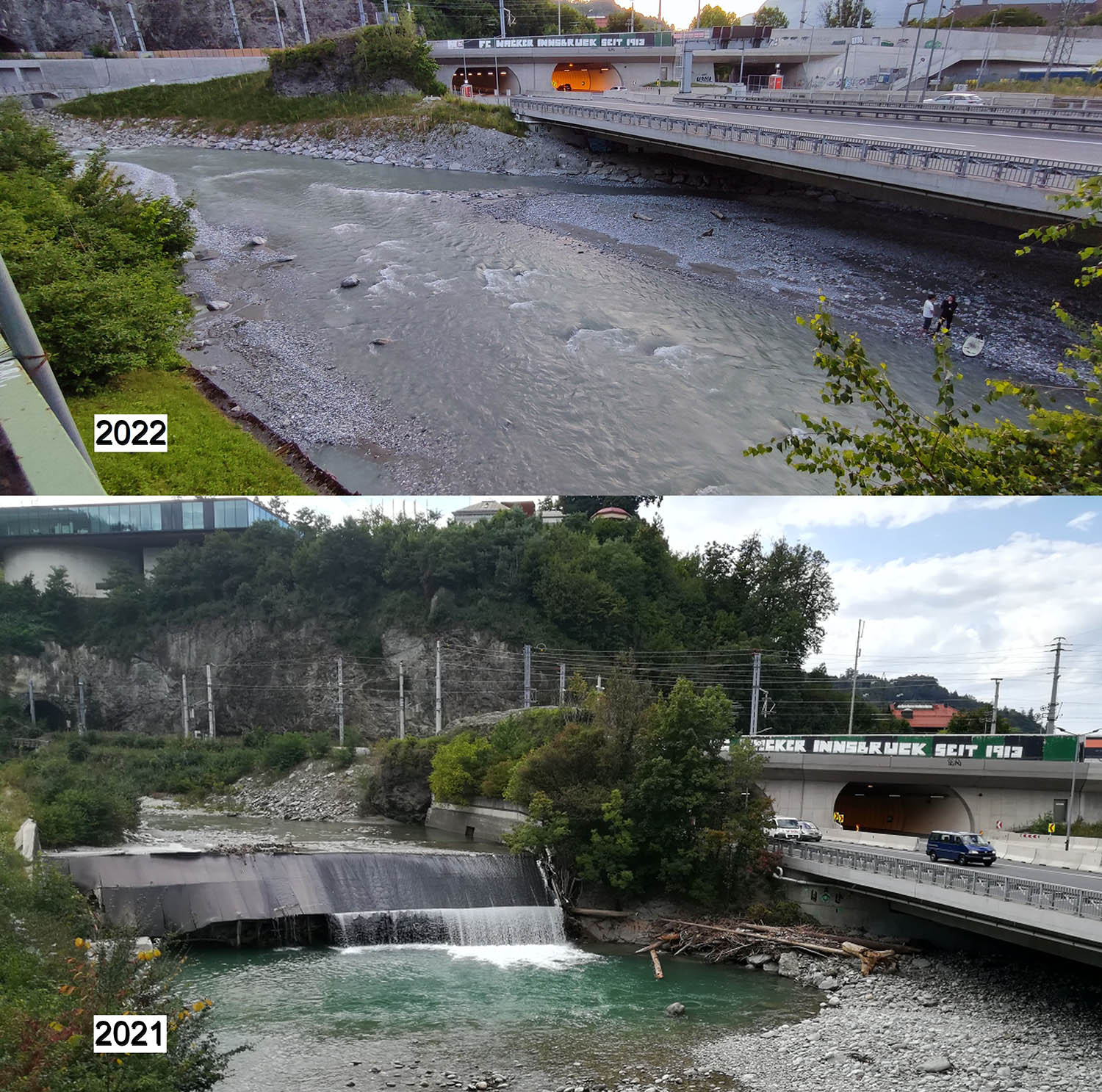

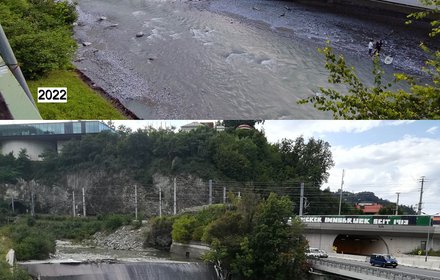

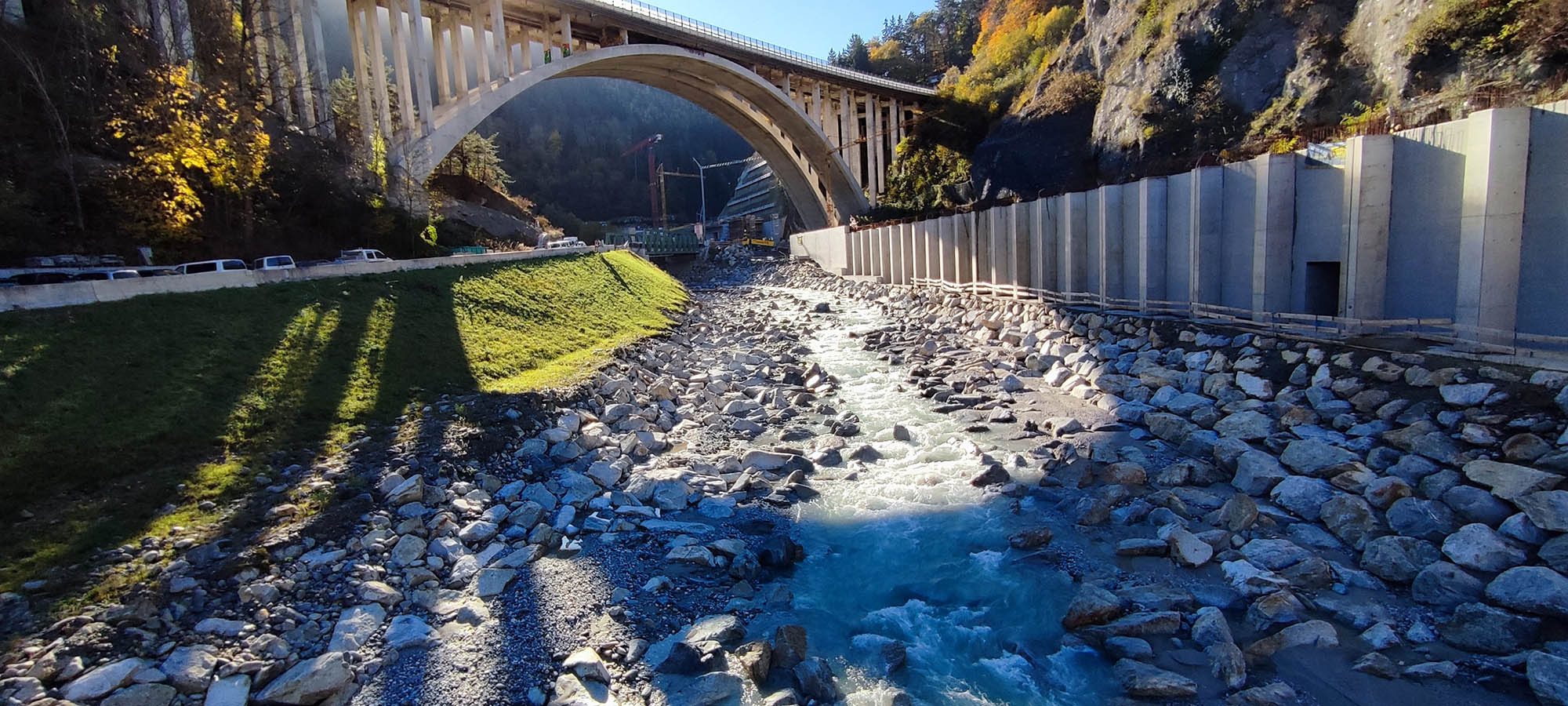

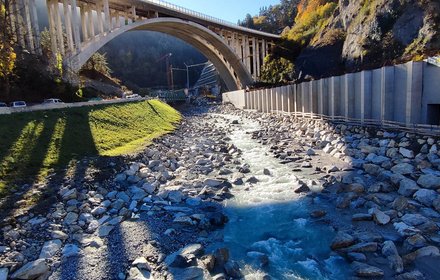

Ein wesentliches Element des Bauloses ist die Sicherstellung der Fischpassierbarkeit der Sill. Das am Eingang der Sillschlucht befindliche AGA-Wehr mit einer Fallhöhe von ca. 8 m wurde dazu abgetragen und durch ein rund 350 m langes Rampenbauwerk mit pendelnder Tiefenrinne, in der auch in trockenen Perioden ständig Wasser fließt, ersetzt. Im Zuge dieser Flussbaumaßnahmen wurde der Flusslauf etwa 8 m nach Osten gerückt, um auf der westlichen Seite ausreichend Platz für die Stützwand mit der darauf verlaufenden zweigleisigen Neubaustrecke zu gewinnen. Die Uferböschungen wurden hochwassersicher und dauerhaft stabil verbaut und renaturiert.

Durch eine entsprechende Renaturierung und Wiederherstellung der ursprünglichen Geländeformen, z.B. Wiederaufschütten des Tunnels Silltal zu Bauende, wird versucht, den Ursprungszustand möglichst naturnah wiederherzustellen.

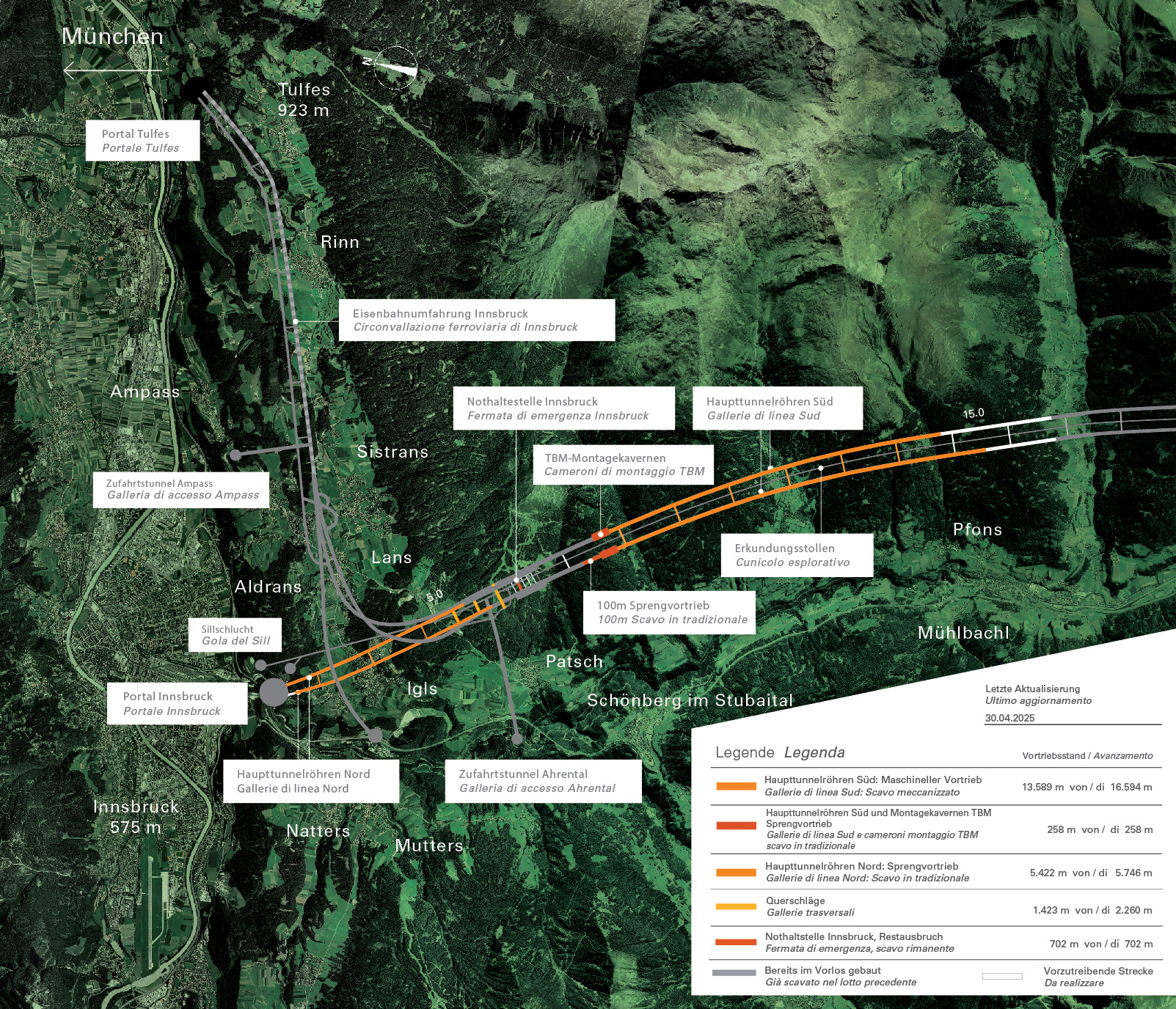

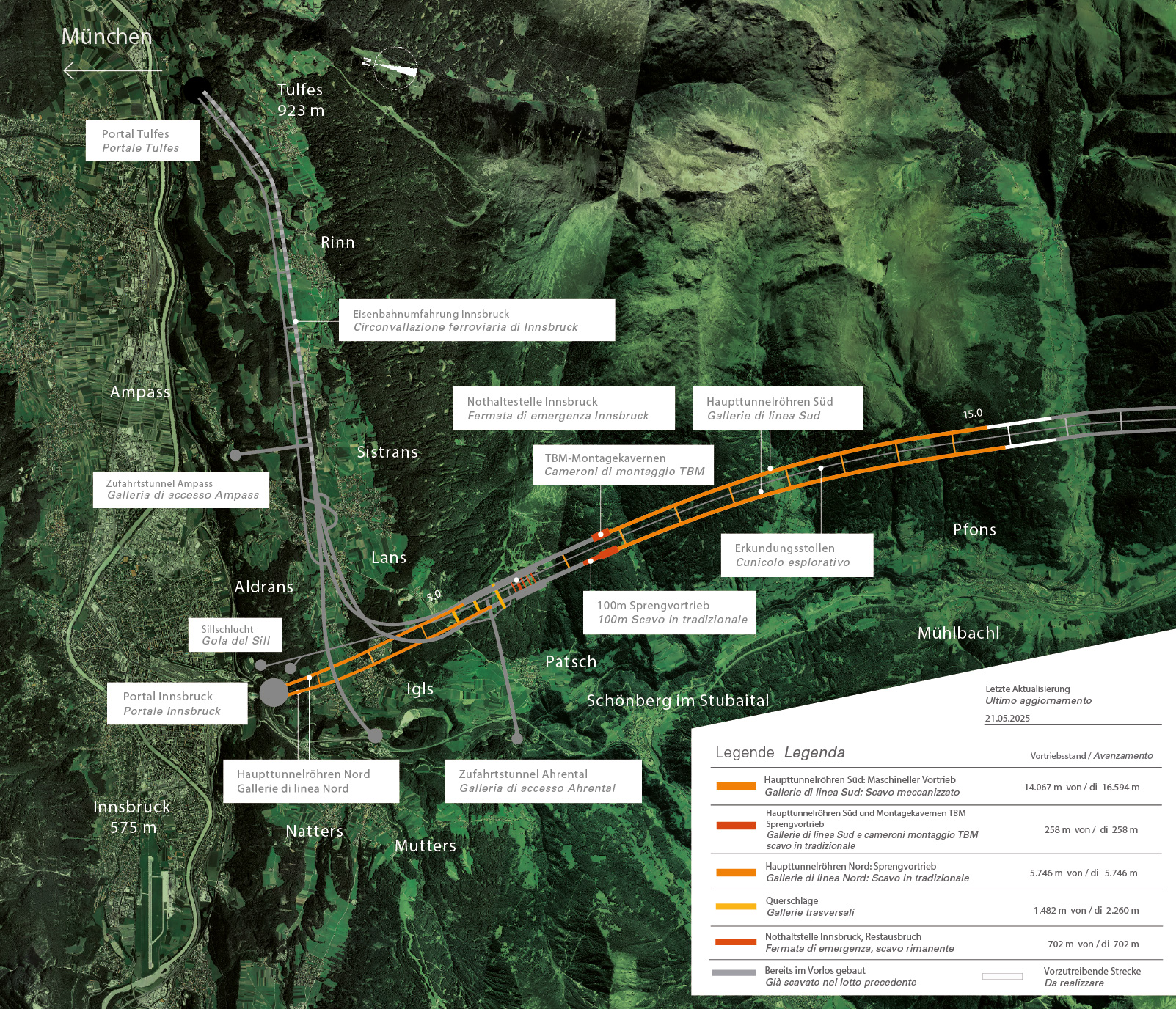

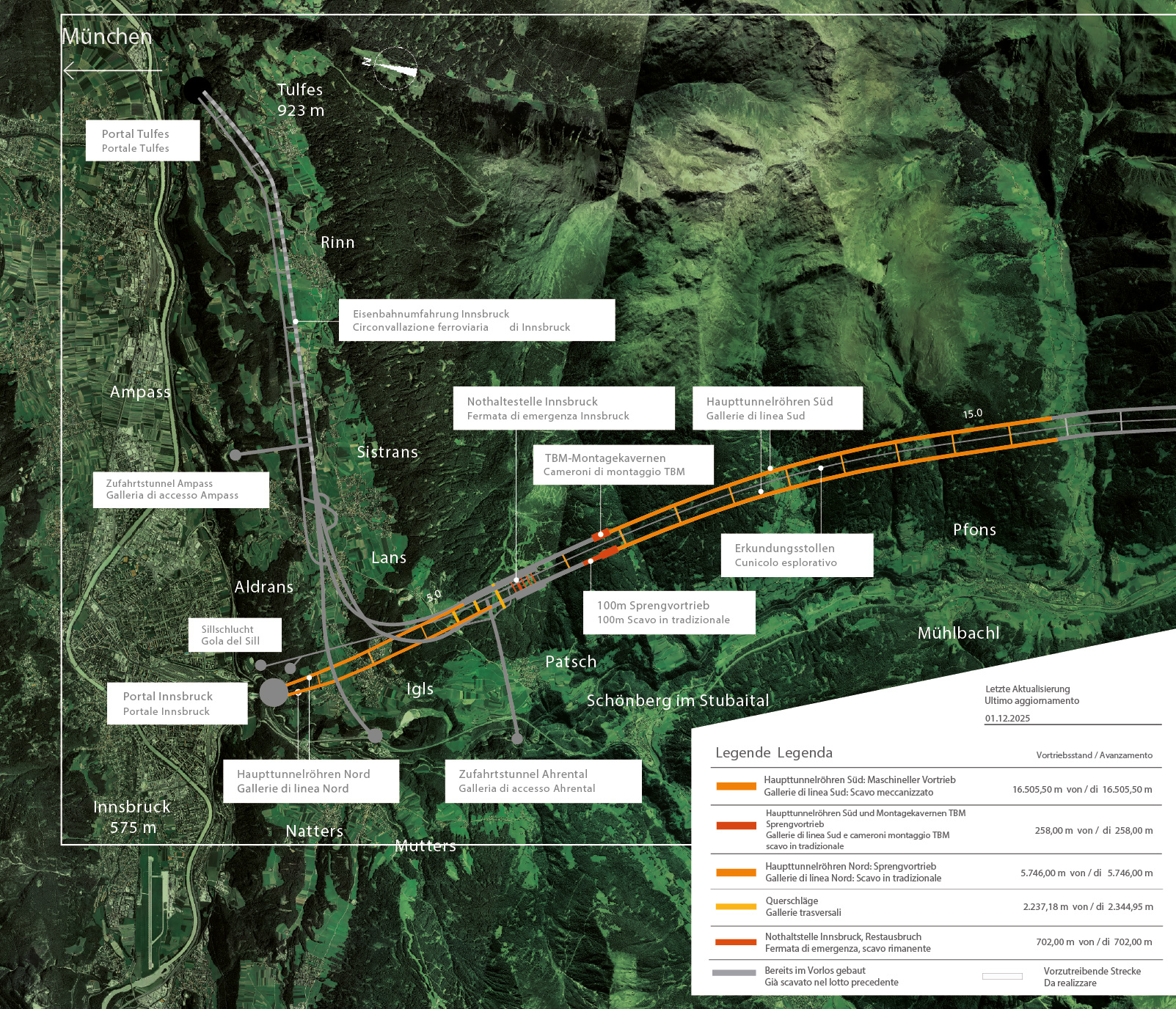

ALLGEMEINES ZUM BAULOS

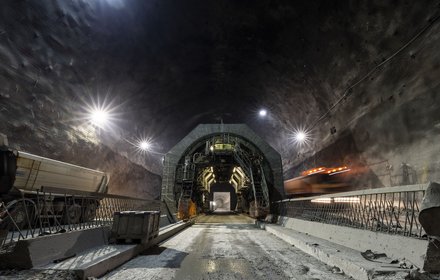

Die Arbeiten an diesem Baulos haben Mitte Jänner 2022 mit der Einrichtung der Baustellenfläche begonnen. Im Juli 2022 starteten die Vortriebsarbeiten in Richtung Innsbruck mit der Sohlabsenkung der Querkaverne.

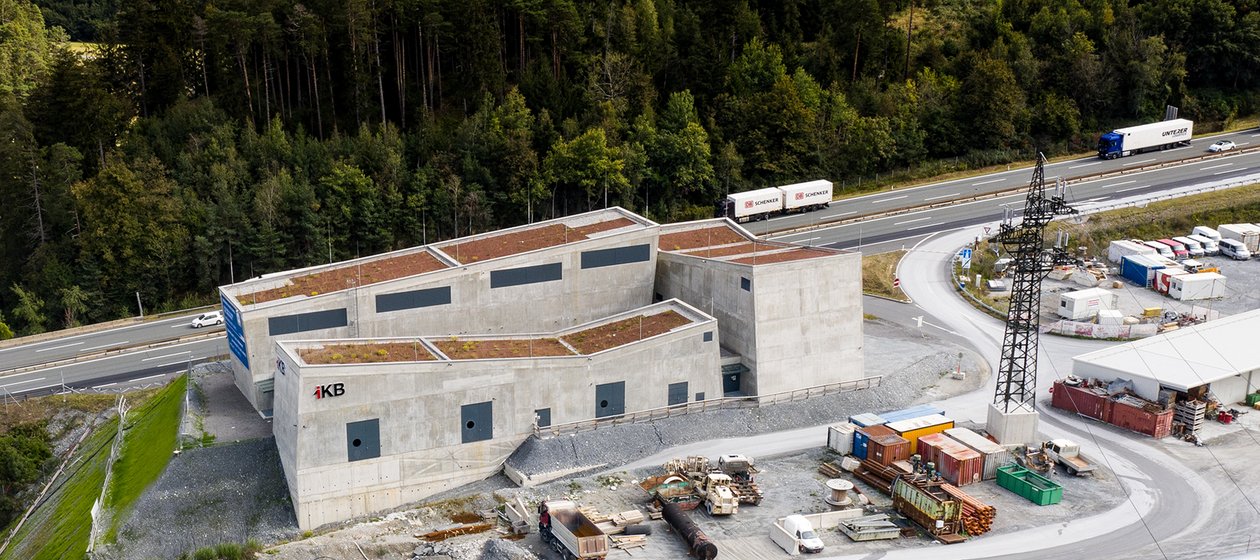

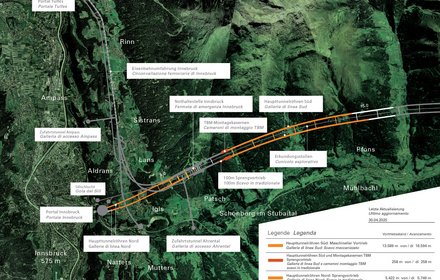

Das Baulos H41 "Sillschlucht-Pfons" befindet sich im nördlichen Bereich des BBT zwischen der Innsbrucker Sillschlucht im Norden und Pfons im Süden. Zur Haupterschließung wird der Zugangsstollen Ahrental genutzt, der bereits mit dem Erkundungslos E41 "Ahrental" errichtet wurde.

Das Los führt die Bauarbeiten aufbauend auf den Arbeiten des Vorloses H33 "Tulfes-Pfons" durch. Der Zuschlag für das Baulos H41 wurde am 17.11.2021 der Bietergemeinschaft H41 Sillschlucht-Pfons bestehend aus den Firmen Implenia Österreich GmbH, Implenia Schweiz AG, Webuild S.p.A, csc costruzioni sa erteilt. Die Angebotssumme der Bietergemeinschaft beträgt 651 Mio. Euro.

Insgesamt werden bei diesem Baulos bis Sommer 2028 ca. 22,5 km Haupttunnel und 38 Querschläge mit einer Gesamtlänge von etwa 2,3 km ausgebrochen. Um weiterhin den schnellstmöglichen Fortschritt im Gesamtprojektverlauf zu gewährleisten, wurde der Projektbereich "Sillschlucht-Pfons" um drei Kilometer Haupttunnel in Richtung Süden verlängert, wo es an das zukünftige Baulos H53 "Pfons-Brenner", angrenzt.

Die Arbeiten umfassen im Wesentlichen folgende Bauwerke:

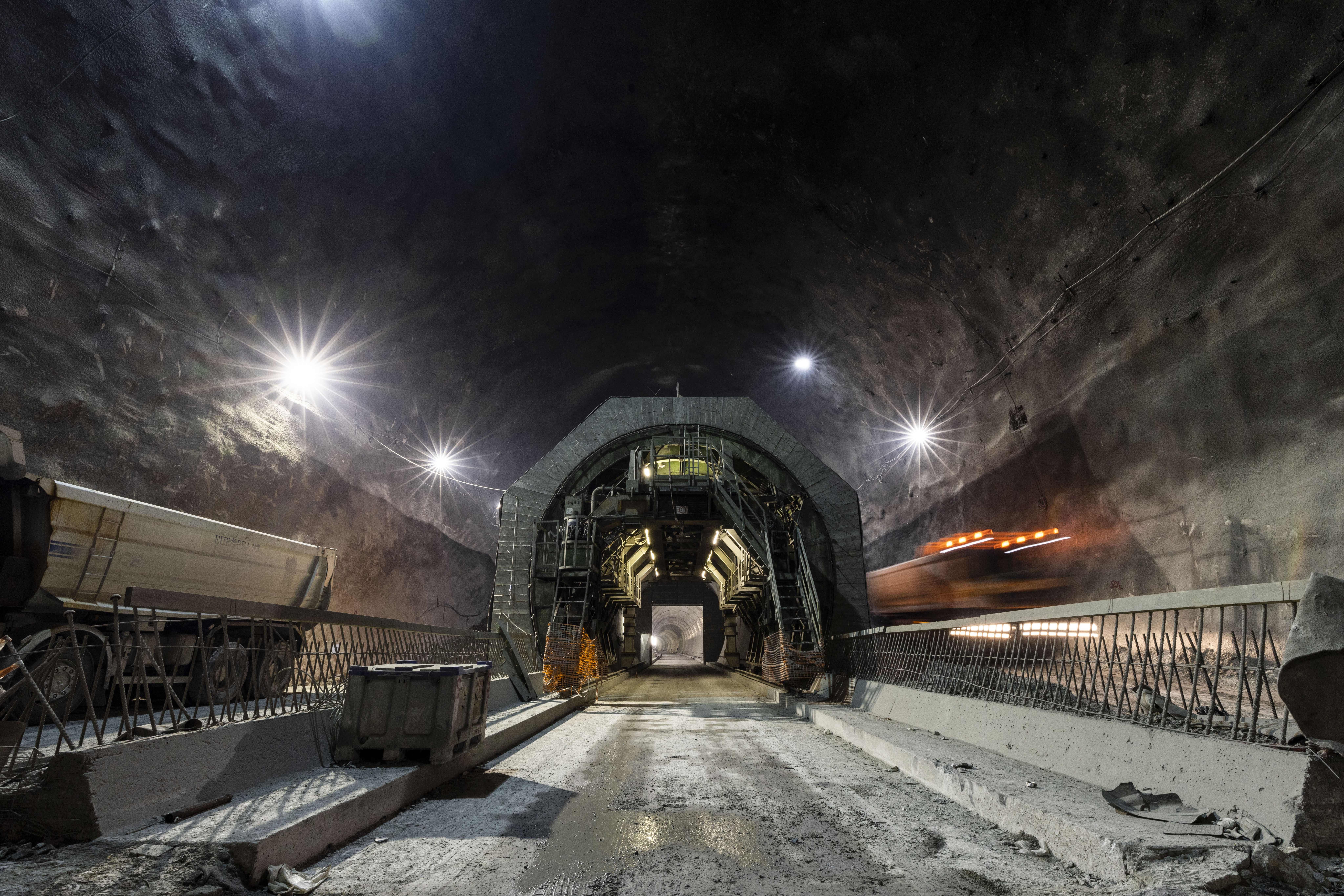

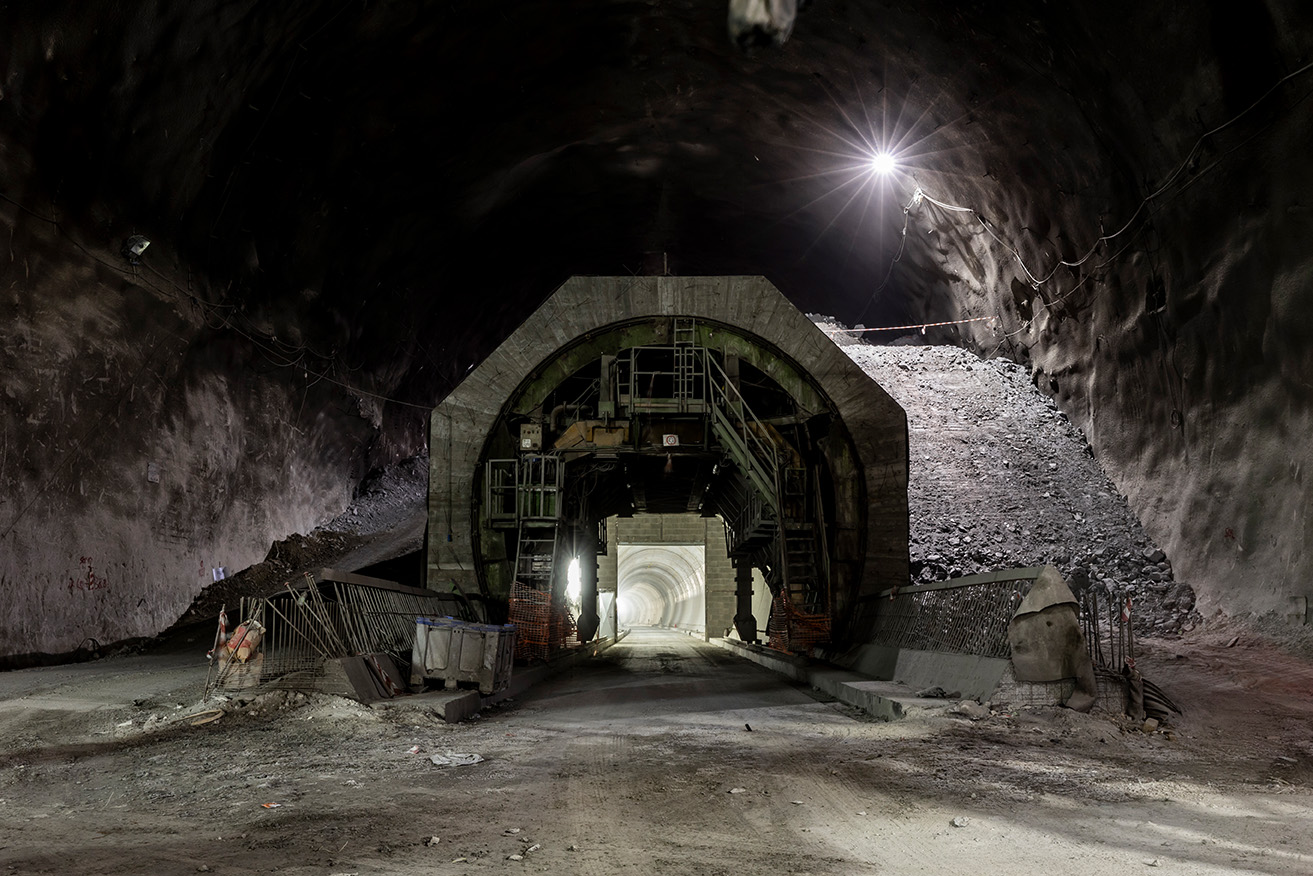

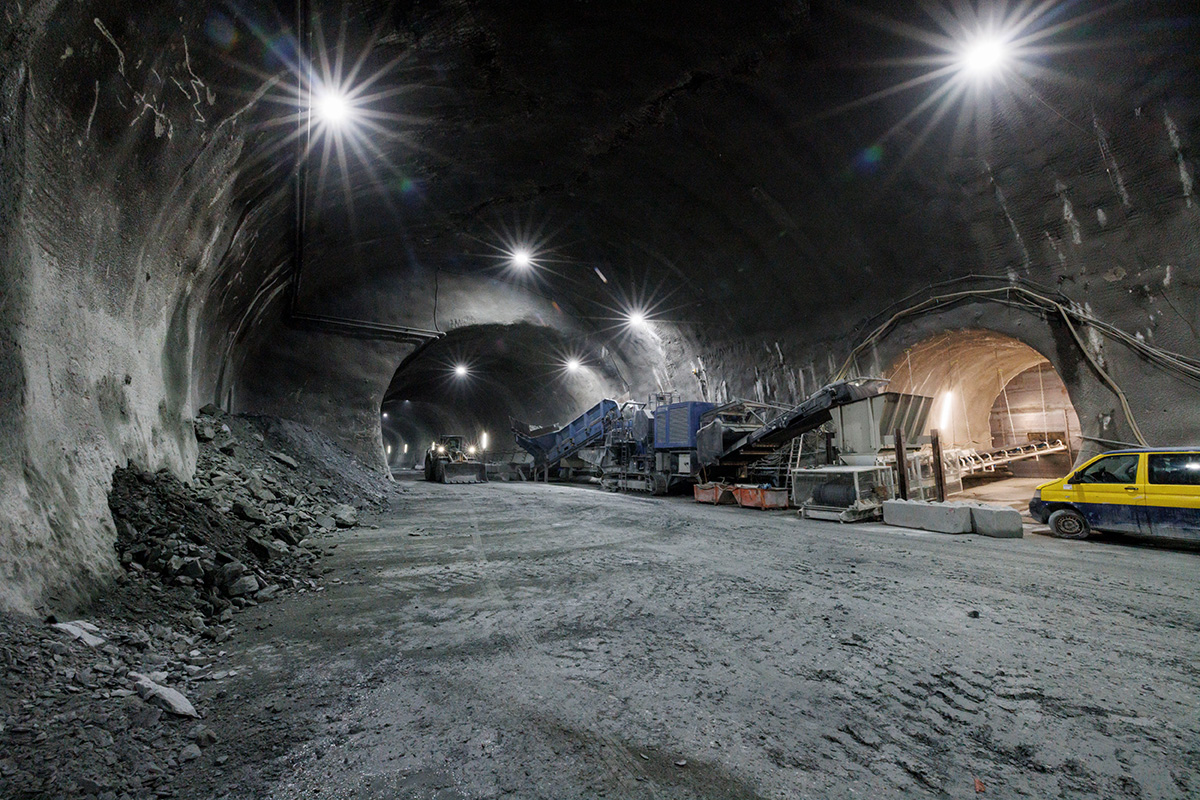

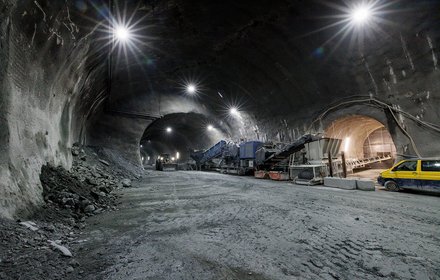

• Restausbruch Nothaltestelle (NHS) Innsbruck inkl. Sprengvortrieb Haupttunnelröhre West bis Montagekaverne West für die Tunnelvortriebsmaschine und Montagekaverne Ost für die Tunnelvortriebsmaschine

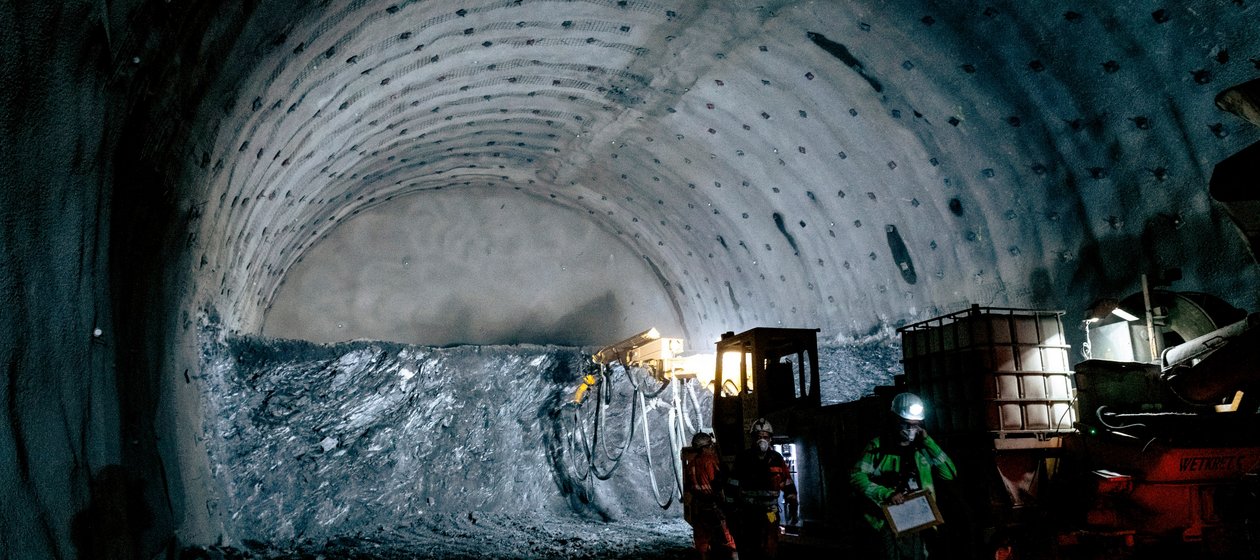

• Sprengvortrieb der Haupttunnelröhren vom Ahrental aus in Richtung Norden bis zum Durchschlagspunkt zum Baulos H21 "Sillschlucht" (Länge Oströhre: ca. 2.331 m, Länge Weströhre ca. 3.415 m)

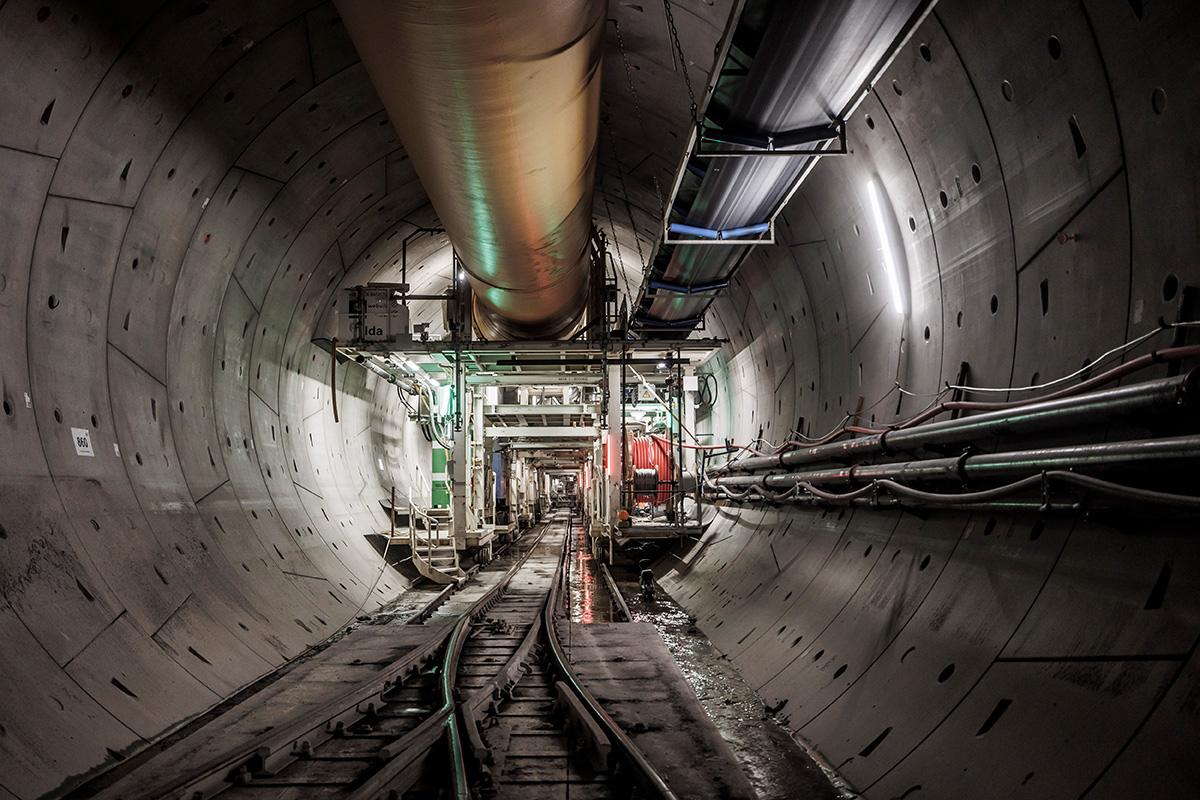

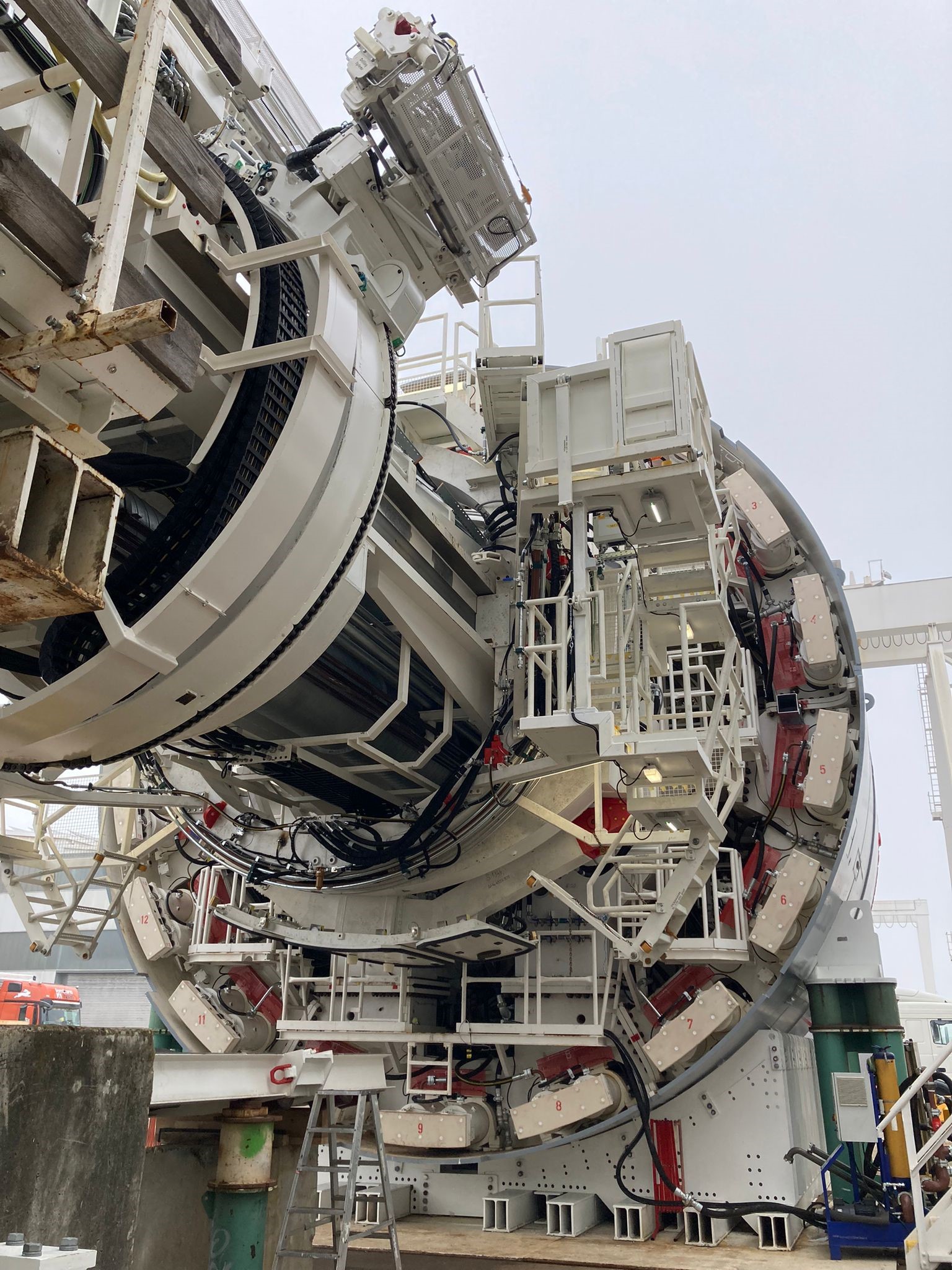

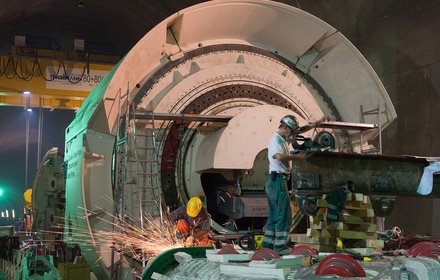

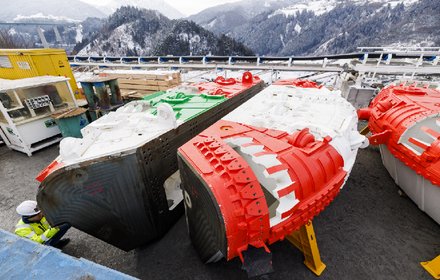

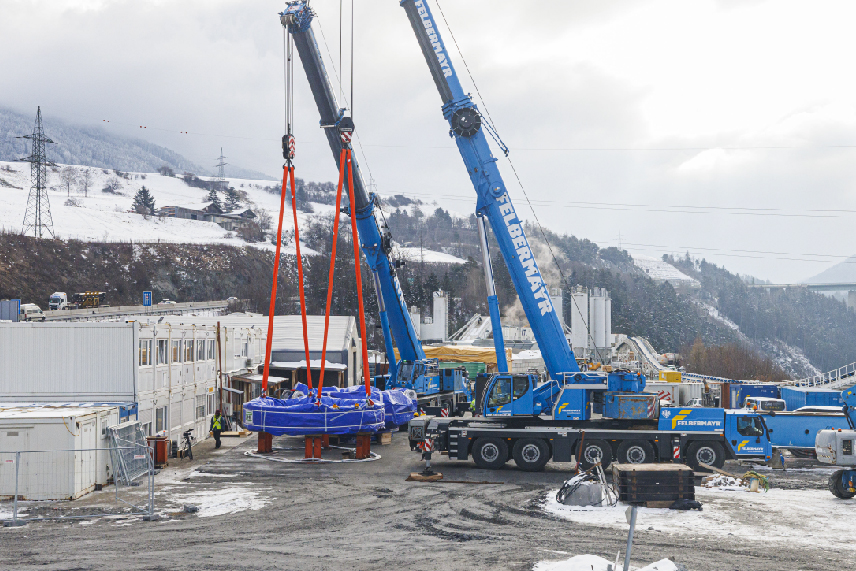

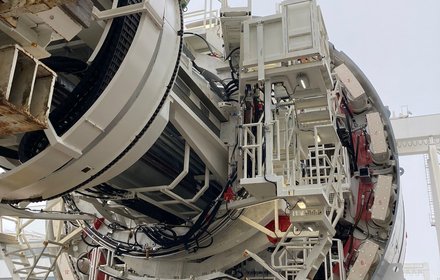

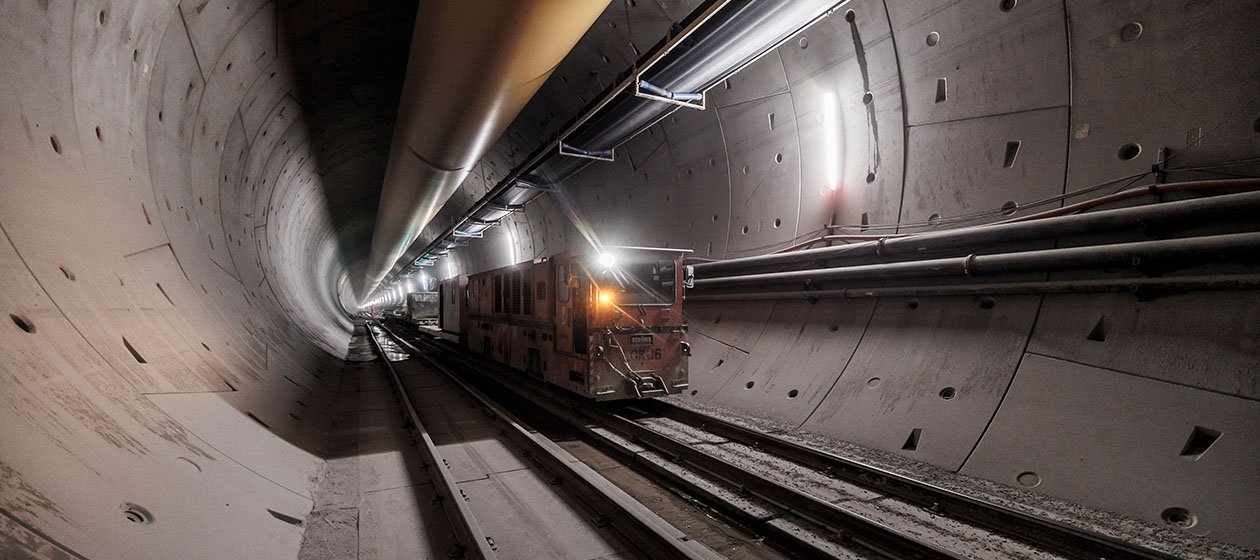

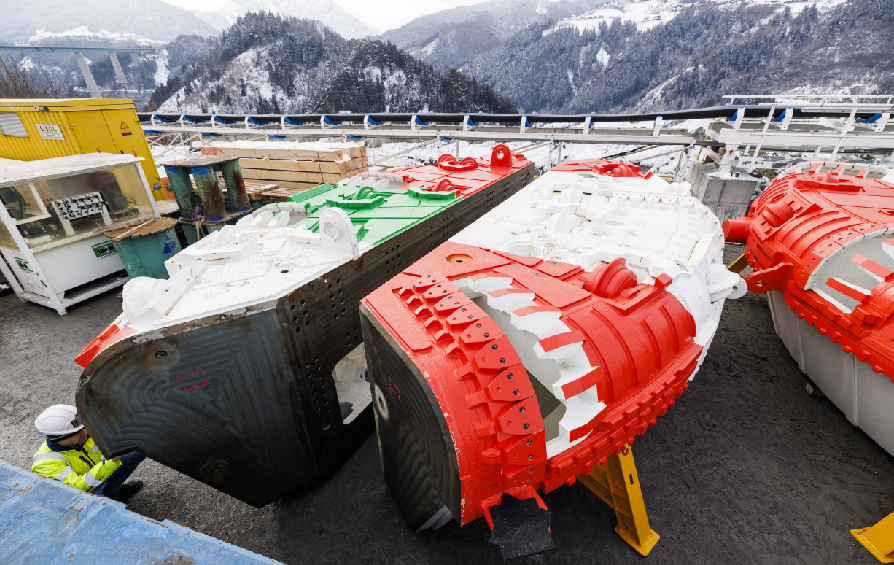

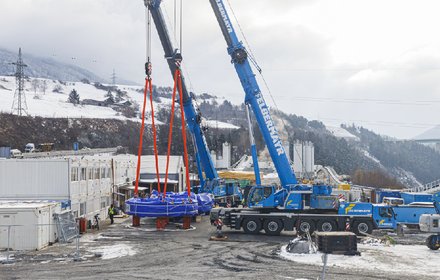

• Maschineller Vortrieb der Haupttunnelröhren vom Ahrental aus in Richtung Süden bis zur Losgrenze zum künftigen Baulos H53 "Pfons-Brenner" (Länge Oströhre ca. 8.108 m, Länge Weströhre ca. 8.396 m)

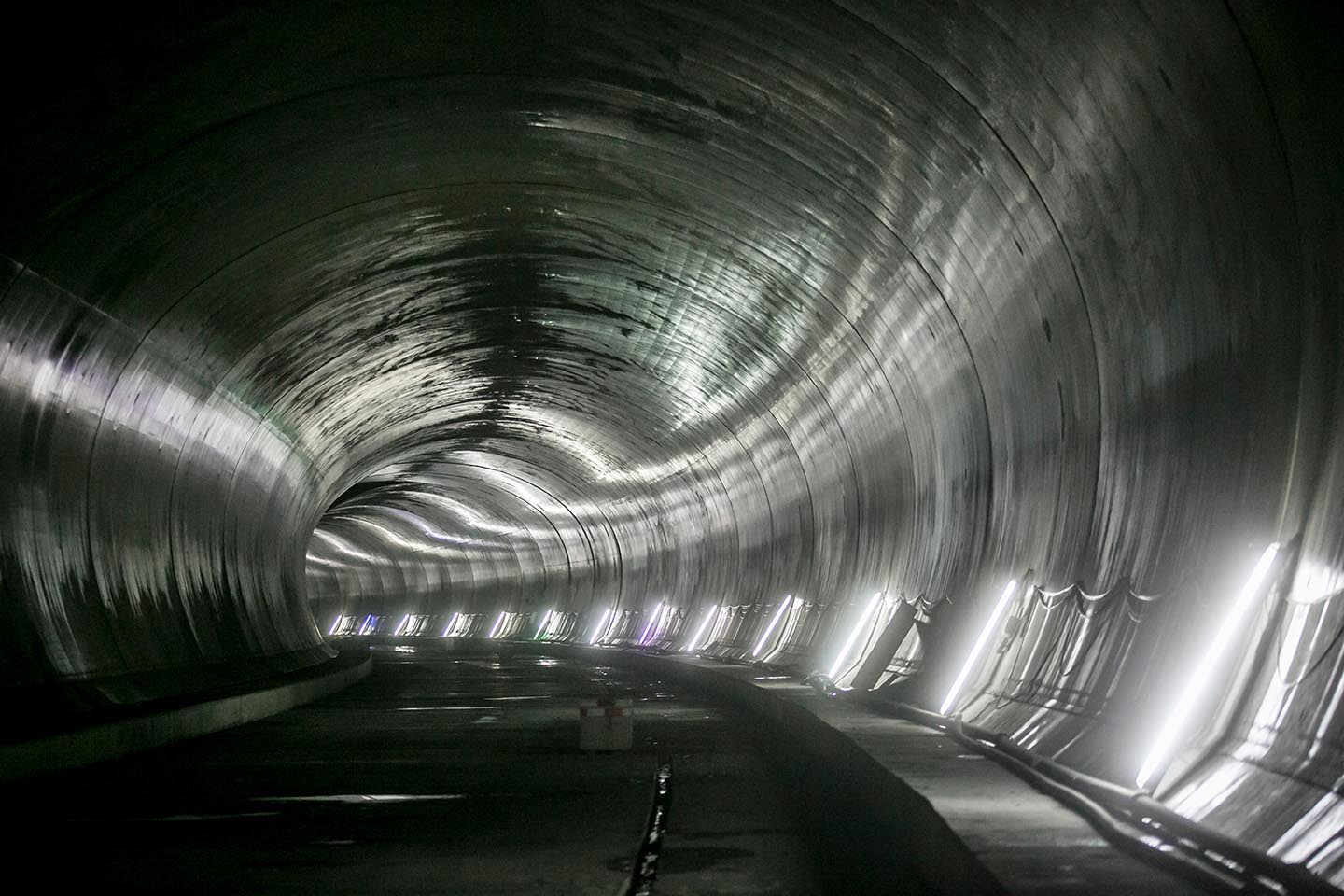

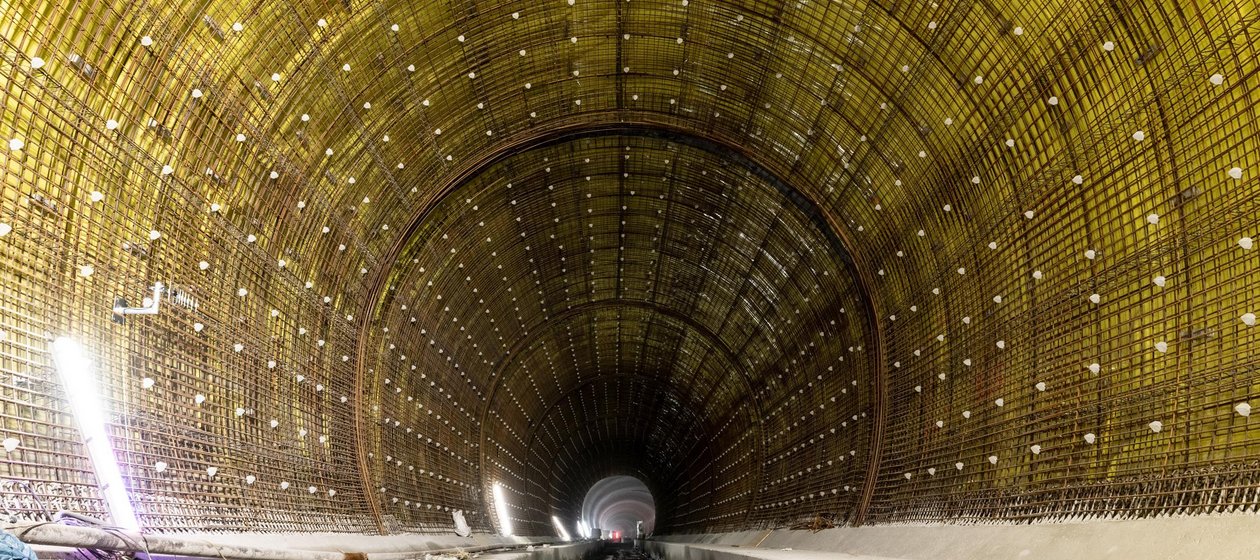

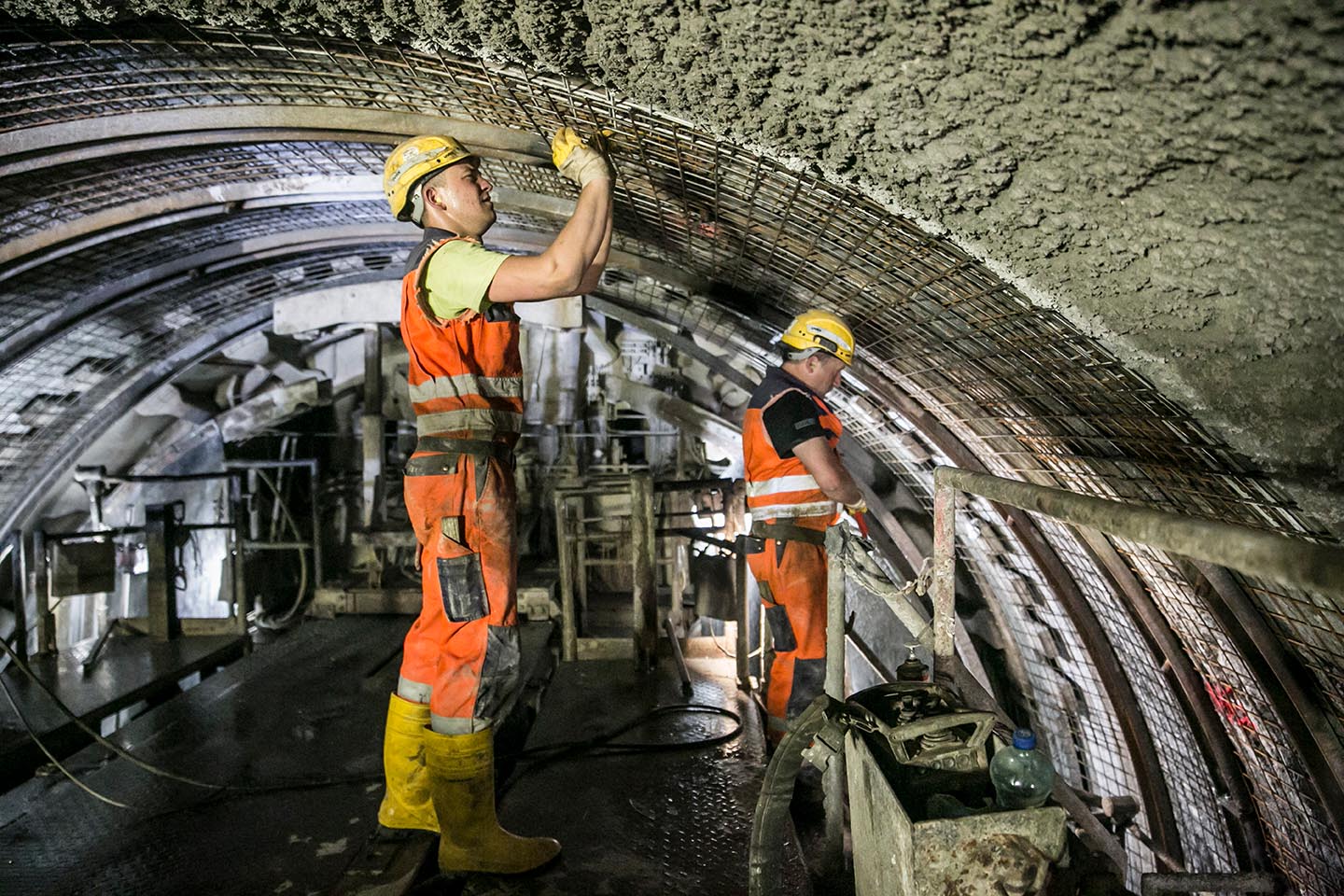

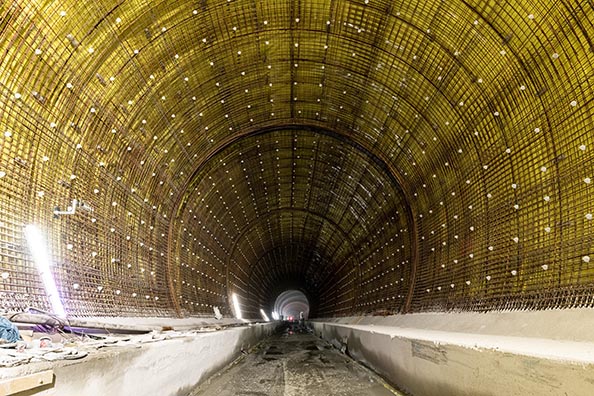

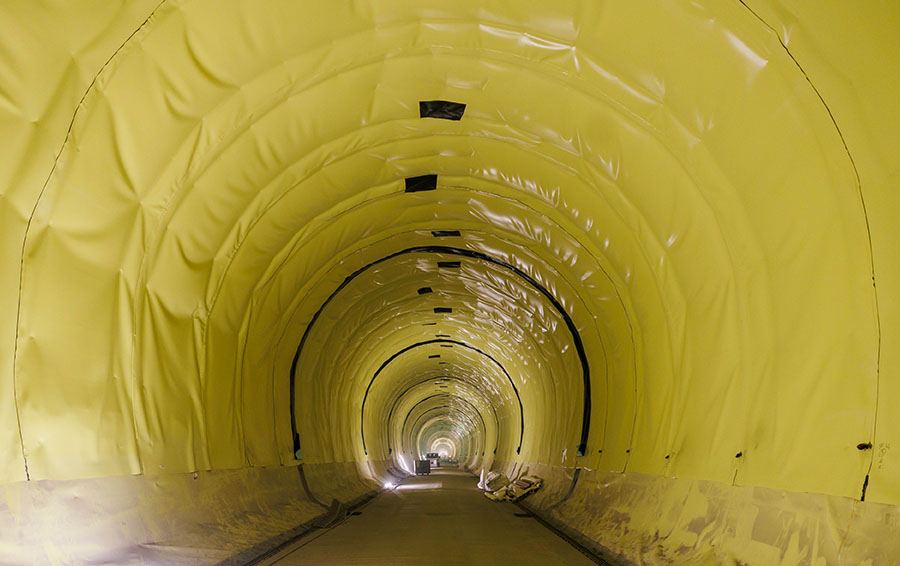

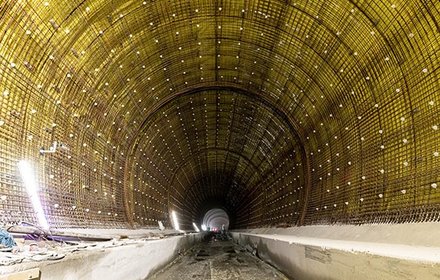

• Innenausbauarbeiten in den beiden Haupttunnelröhren, je ca. 14,4 km, außerdem in der NHS Innsbruck, in der Querkaverne Ahrental, in den den Querschlägen (alle 333 m), im Erkundungsstollen, im Zugangstunnel Ahrental inkl. Lüftungskavernen Ahrental und Schacht Patsch sowie im Zugangstunnel Sillschlucht

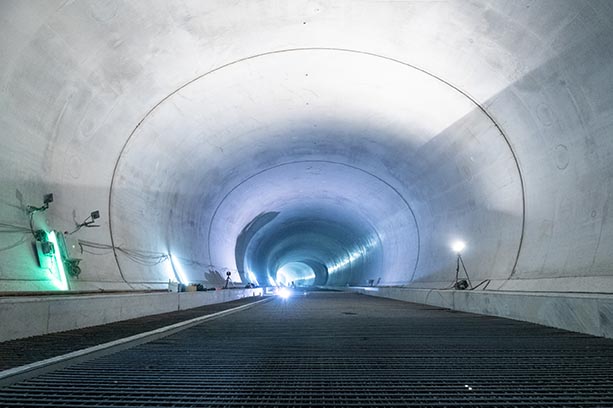

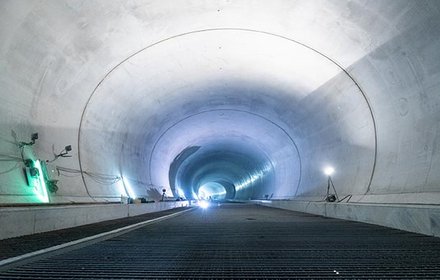

• Trennwand der Verbindungstunnel Ost und West Innsbruck und Fahrsohle in den Seitenkorridoren (Sicherheitskorridor) der Verbindungstunnel Ost und West Innsbruck
• Weitspülsystem in den Verbindungstunneln Ost und West Innsbruck
• Herstellung einer Brücke über die A13 Brennerautobahn mit einer Länge von 69,4 m

Weiters wurde optional folgende Leistung ausgeschrieben:

• Restliche Ortbeton-Innenschale im Rettungsstollen Tulfes



Aktuelle Bauarbeiten:

• Errichtung von Trennwänden in den Verbindungstunneln Ost und West Innsbruck und einer Fahrsohle in den Seitenkorridoren (Sicherheitskorridor)
• Einbau des Weitspülsystems in den Verbindungstunneln Ost und West Innsbruck
• Betonarbeiten für die Brücke über die A13 Brennerautobahn

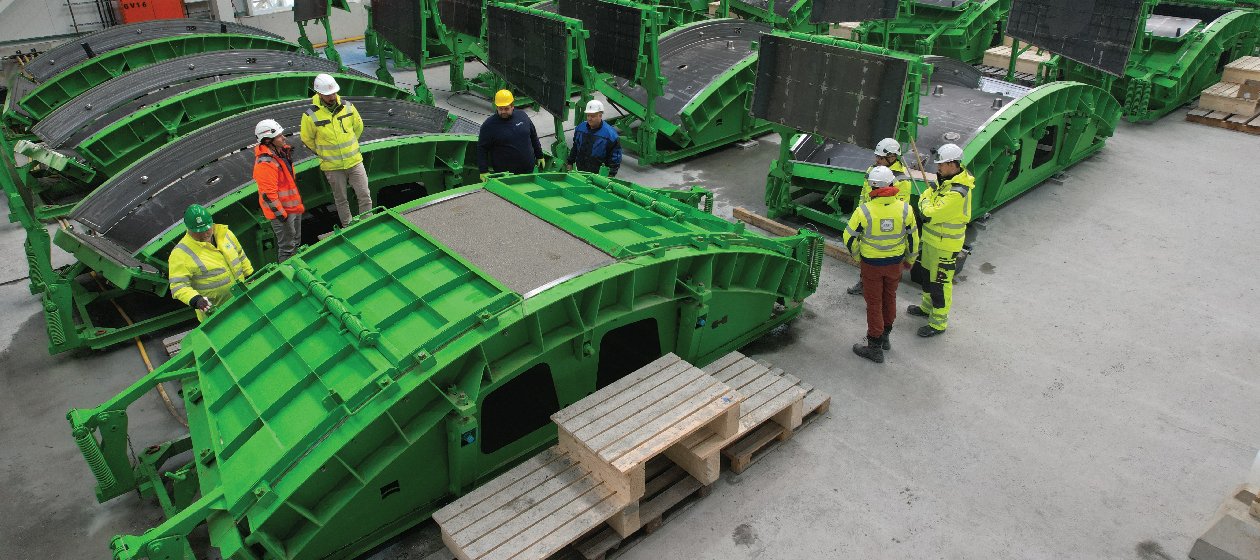

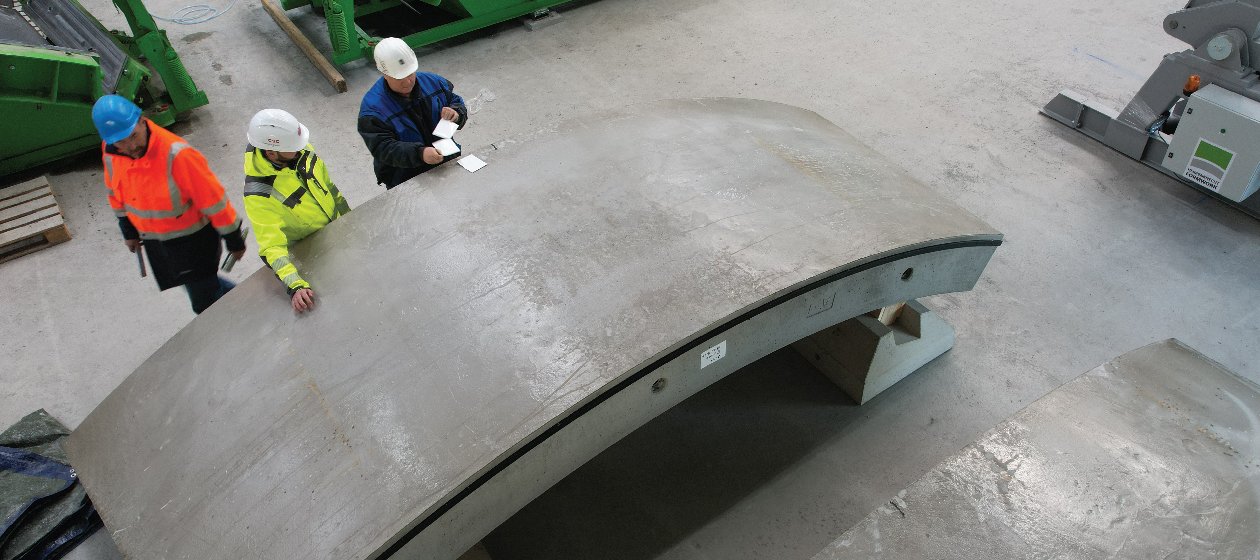

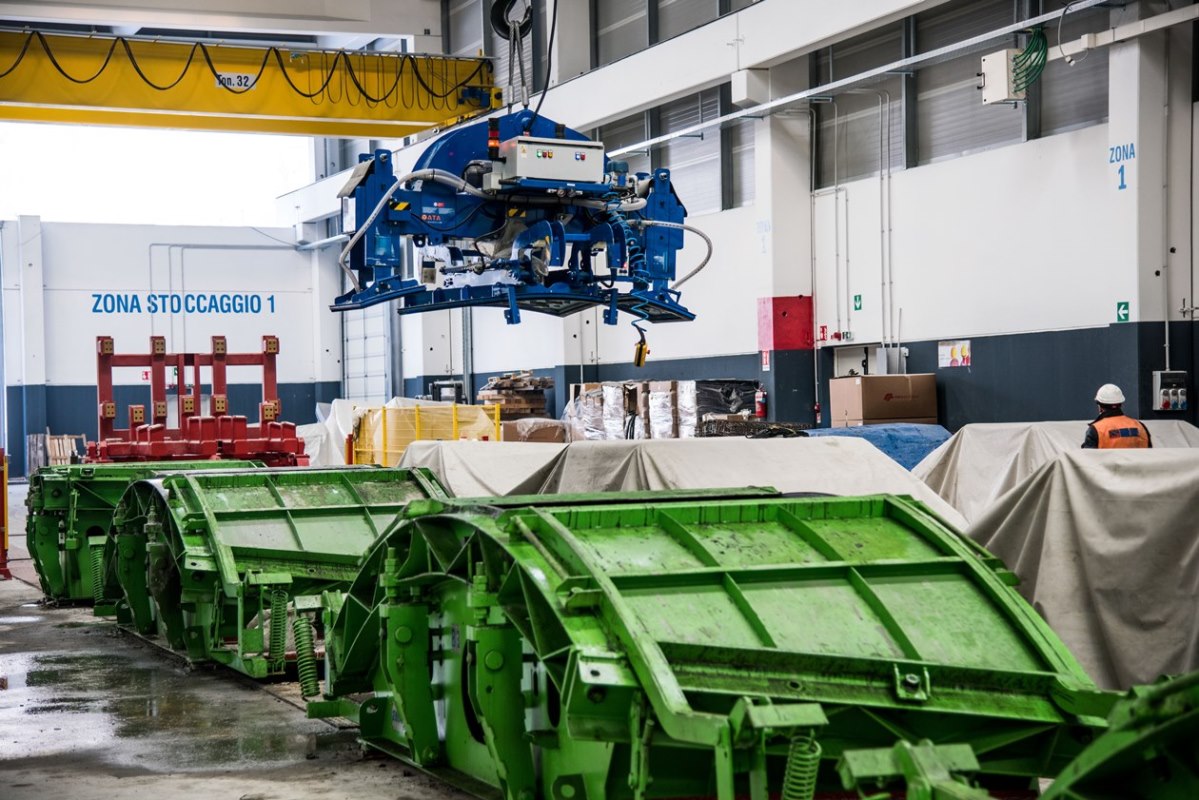

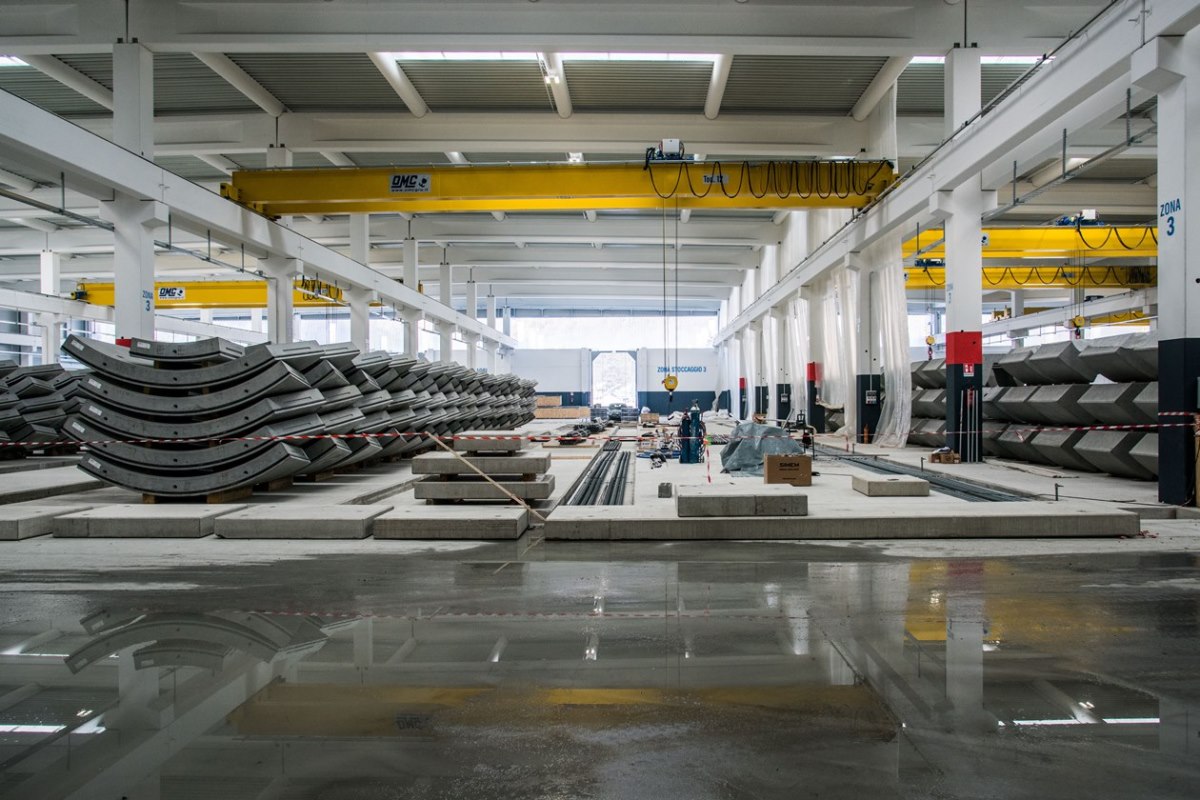

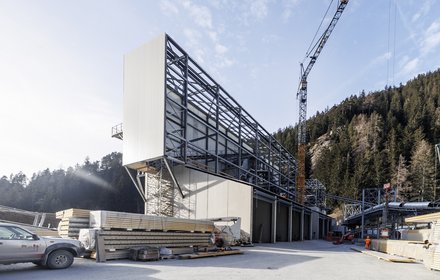

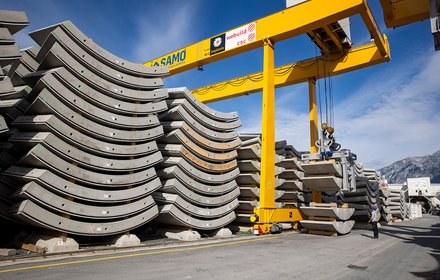

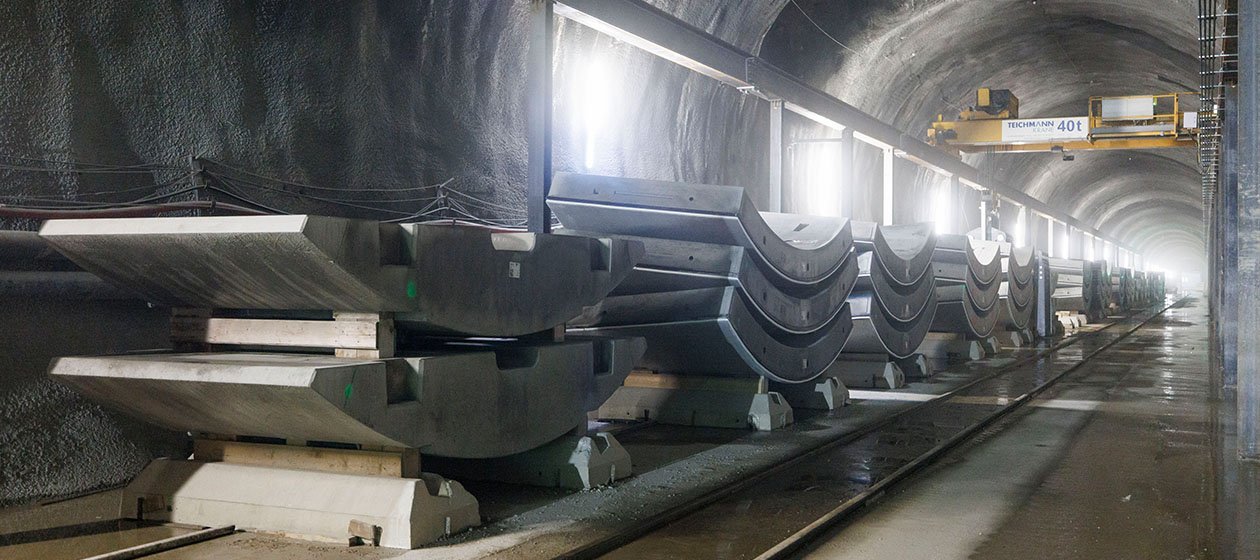

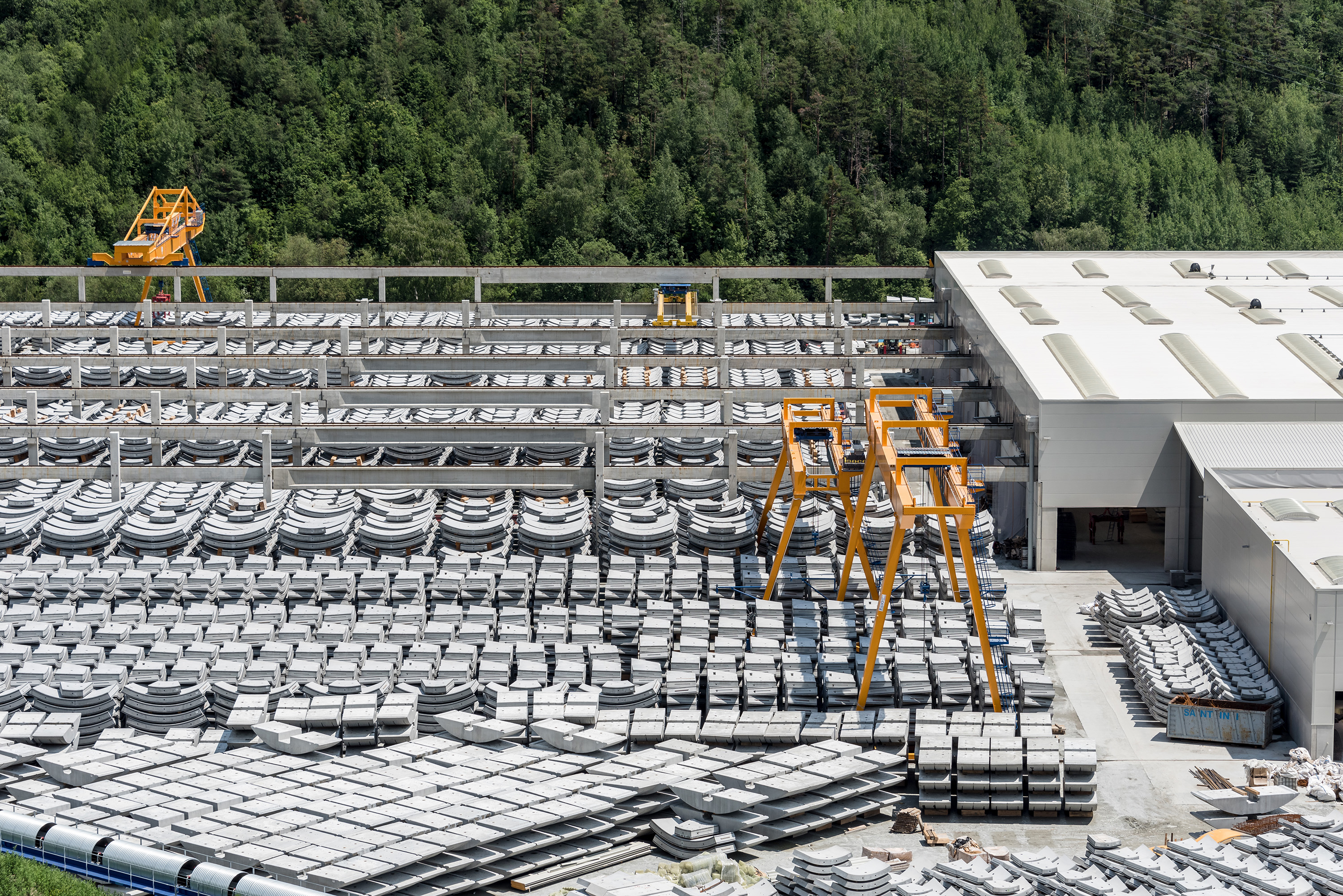

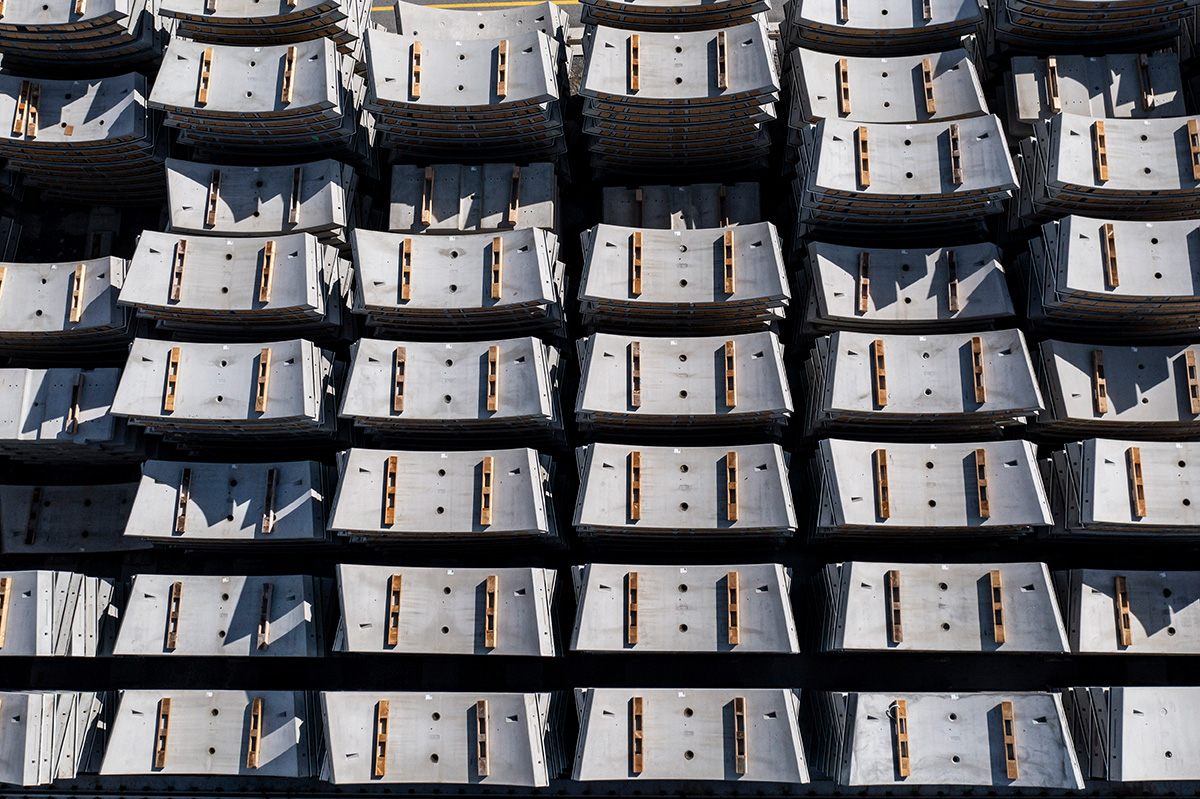

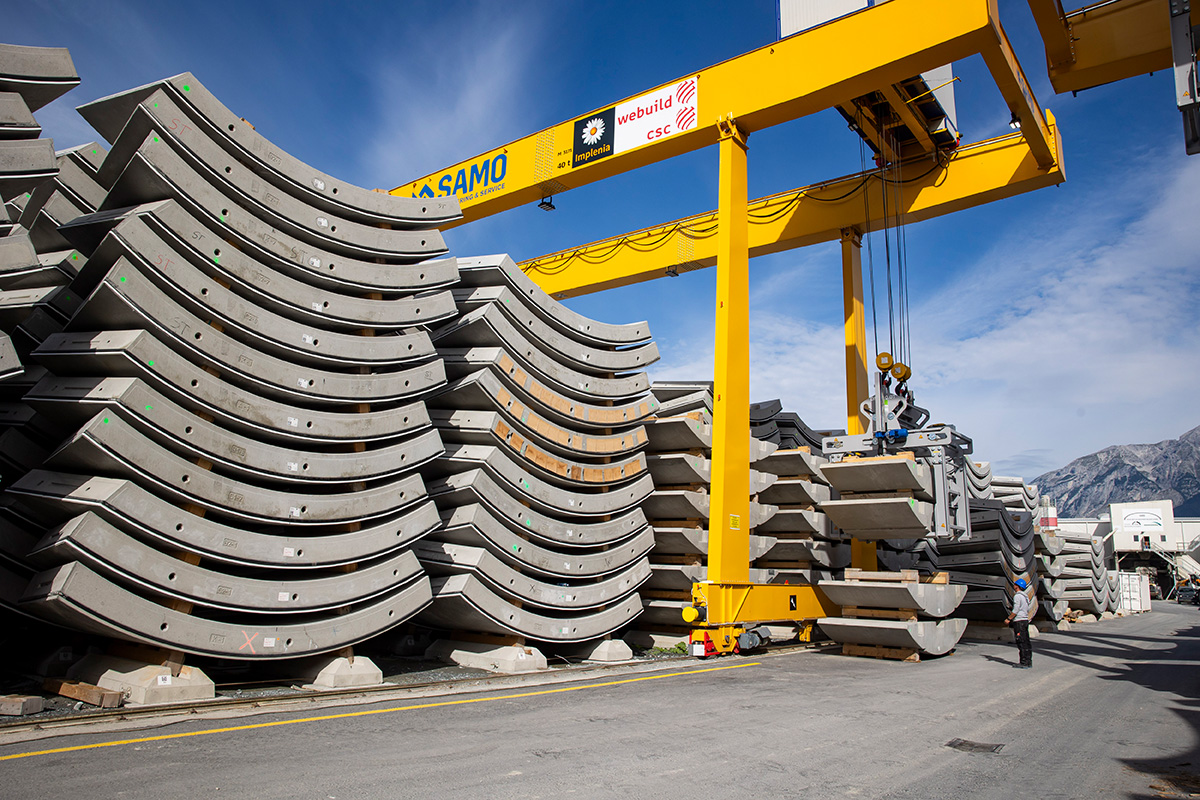

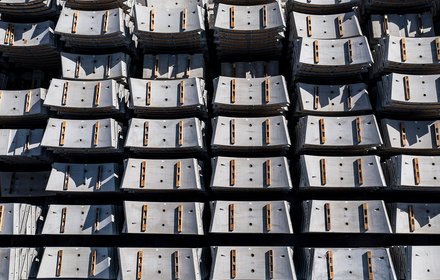

• Errichtung einer Fertigungshalle für die Herstellung von Tübbingen (Betonfertigteile für die Innenschale)

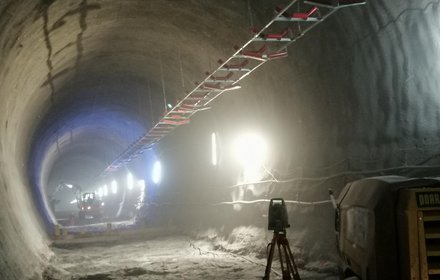

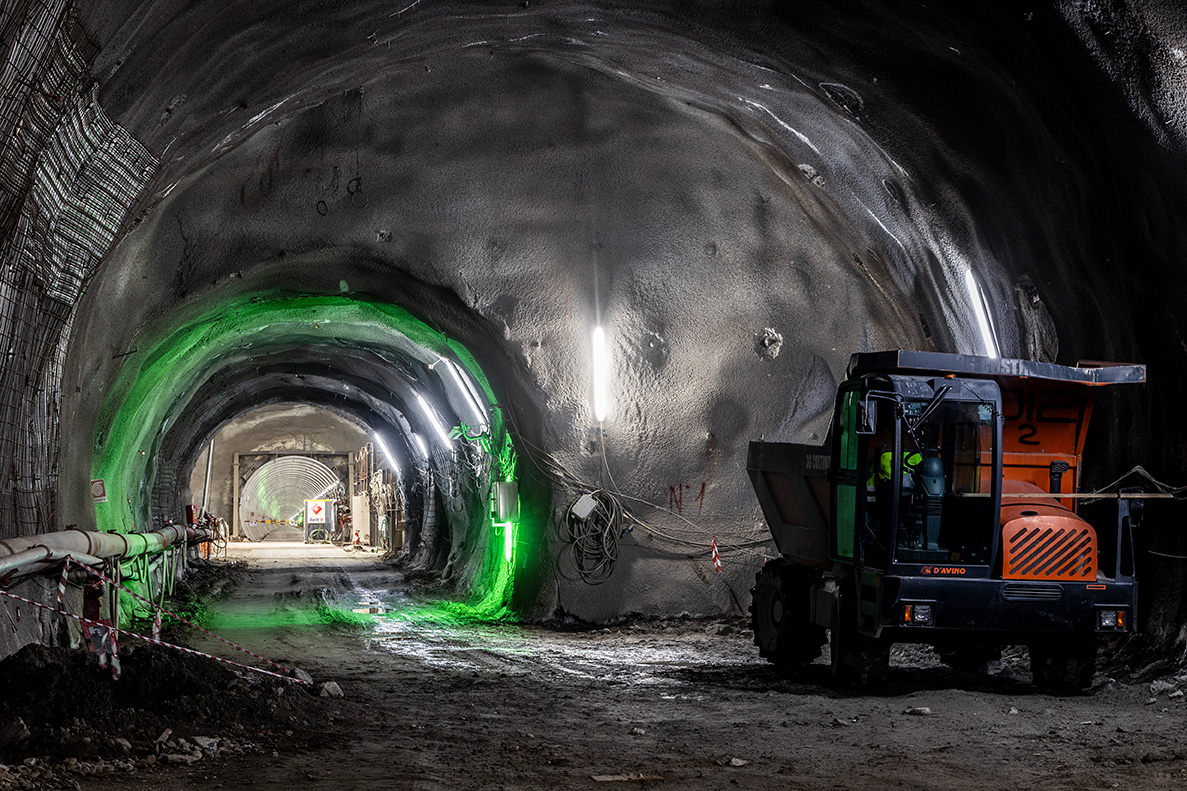

• Vortrieb Haupttunnel West in Richtung Norden (Innsbruck)
• Vortrieb Haupttunnel Ost in Richtung Norden (Innsbruck)

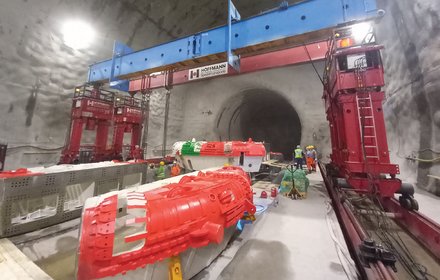

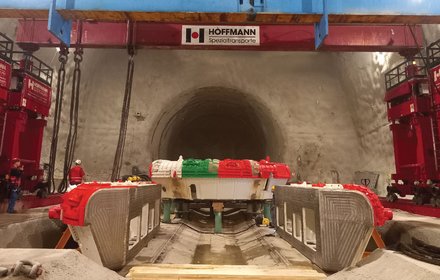

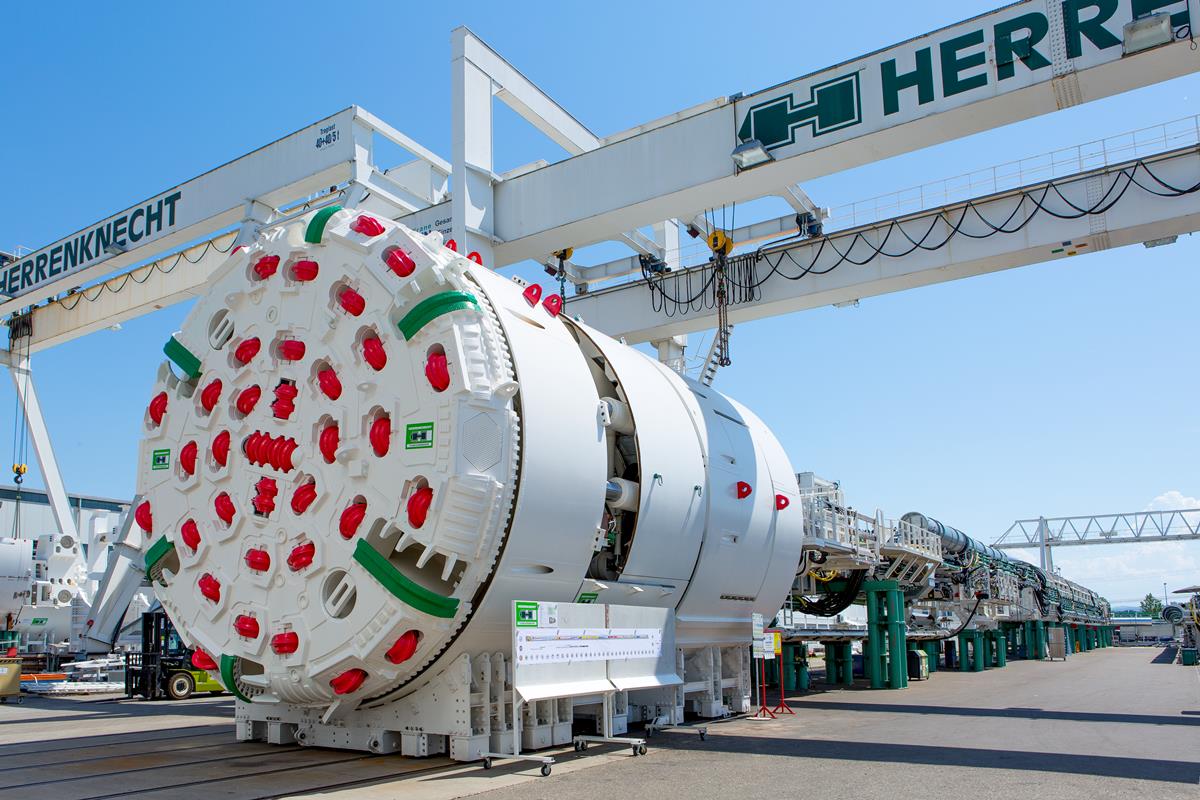

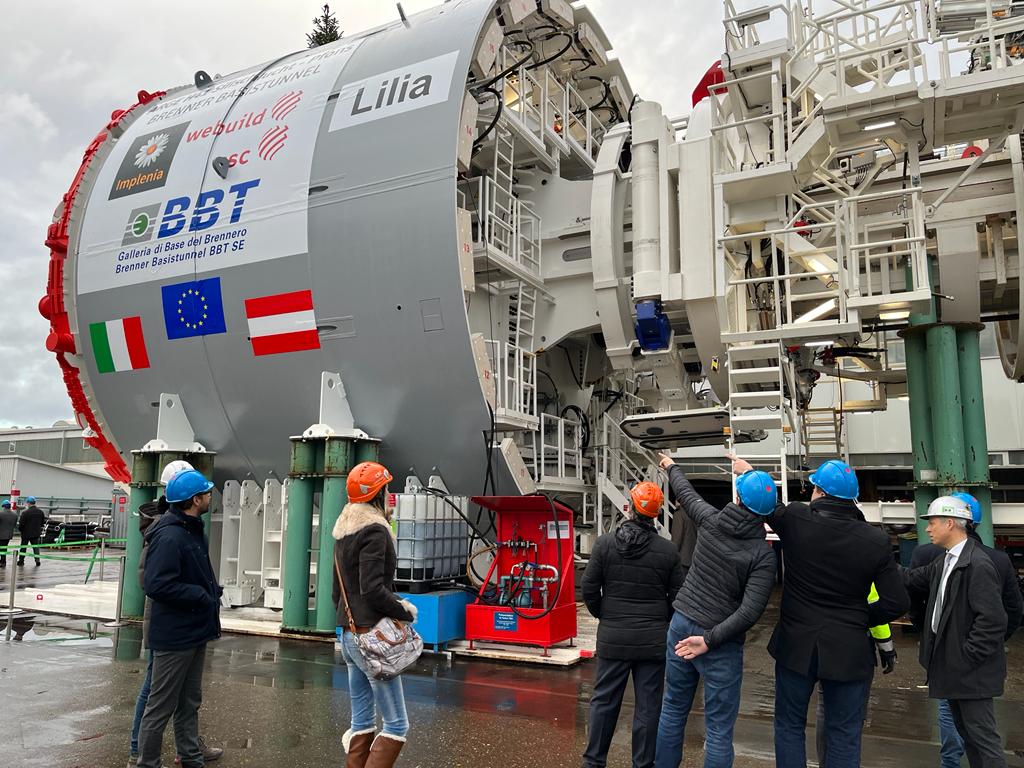

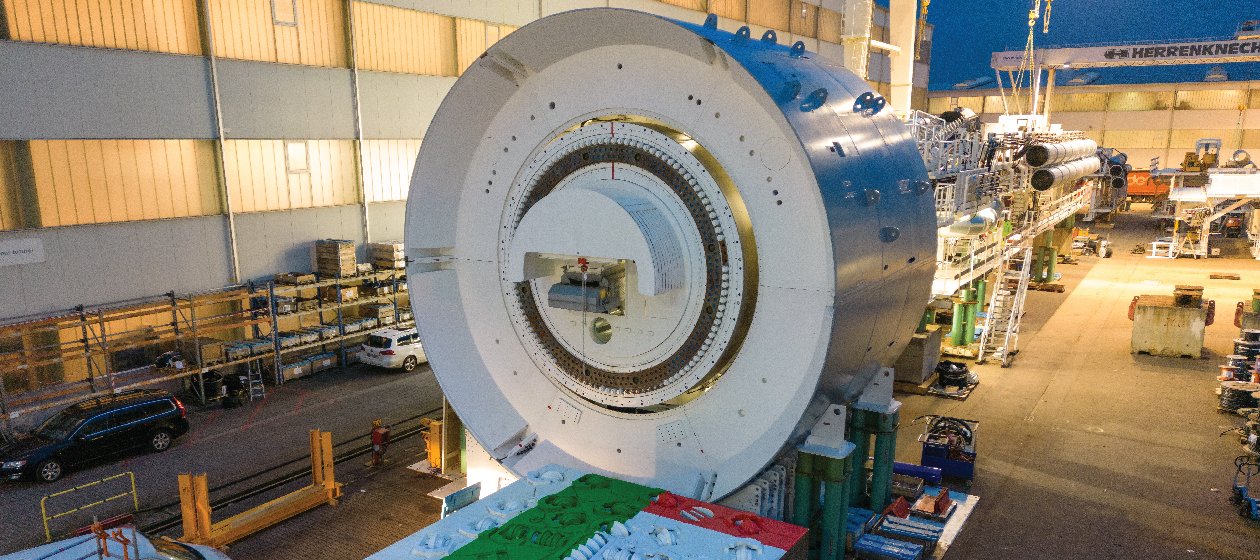

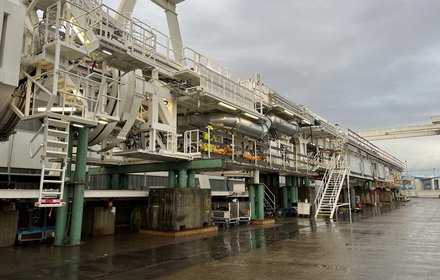

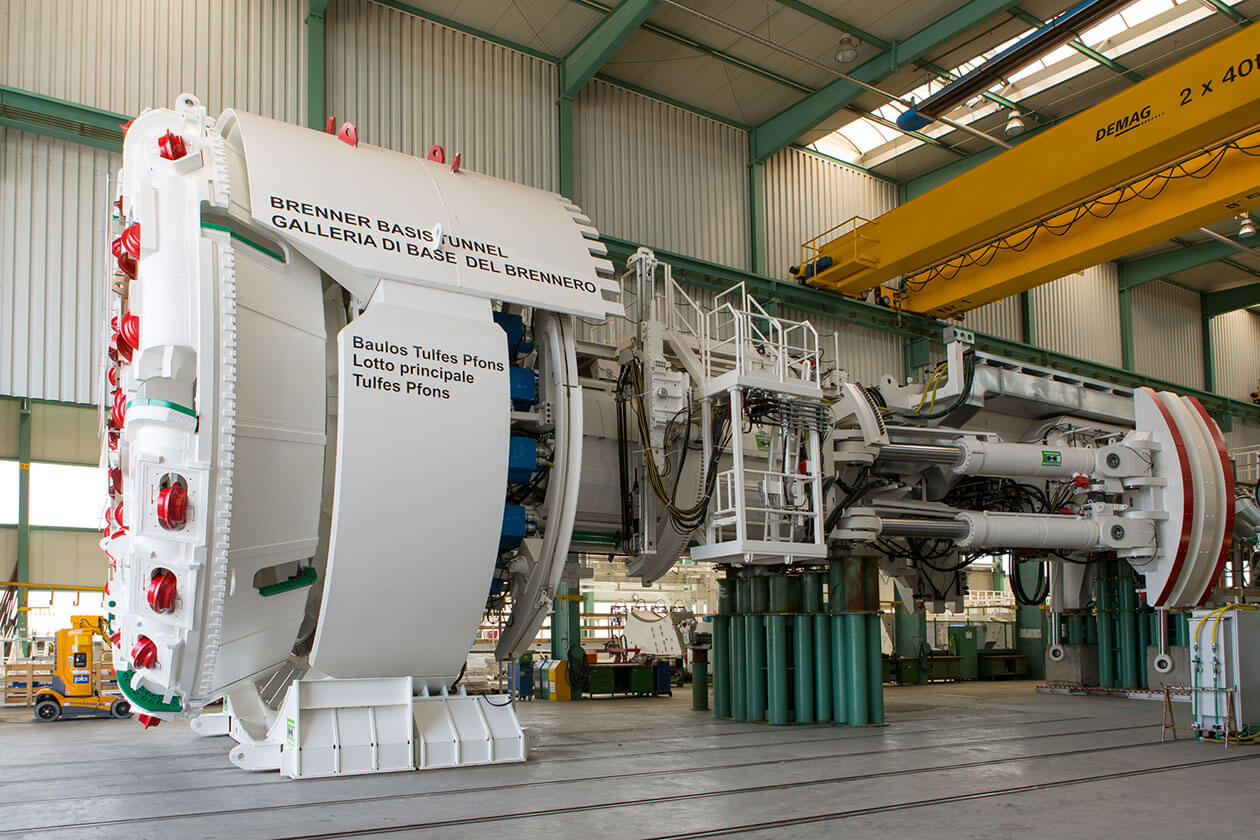

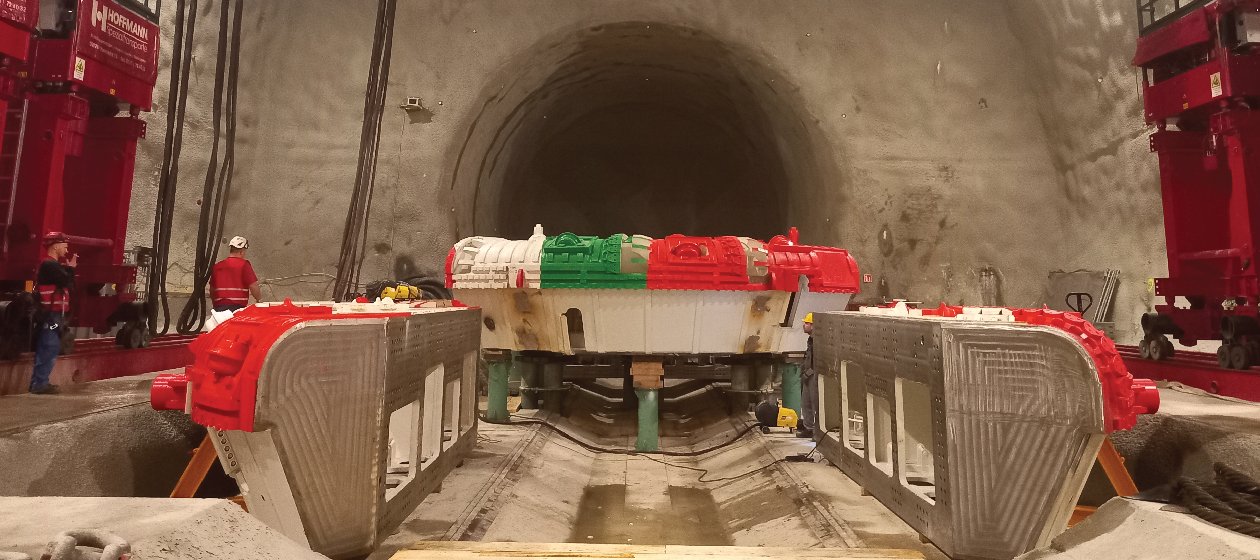

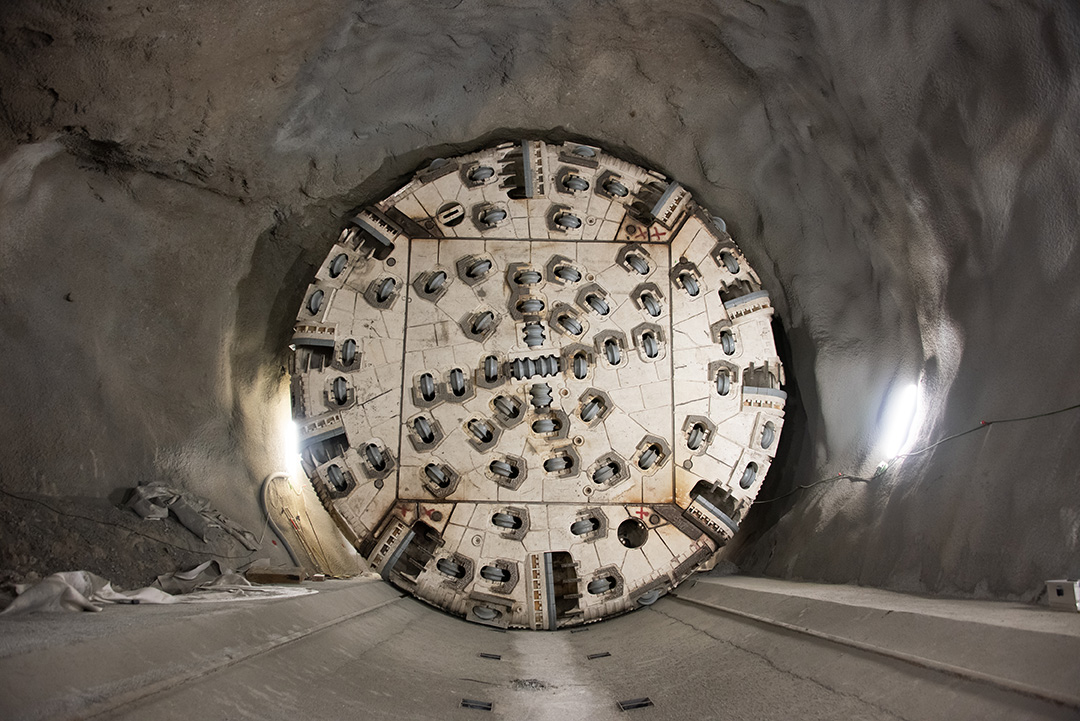

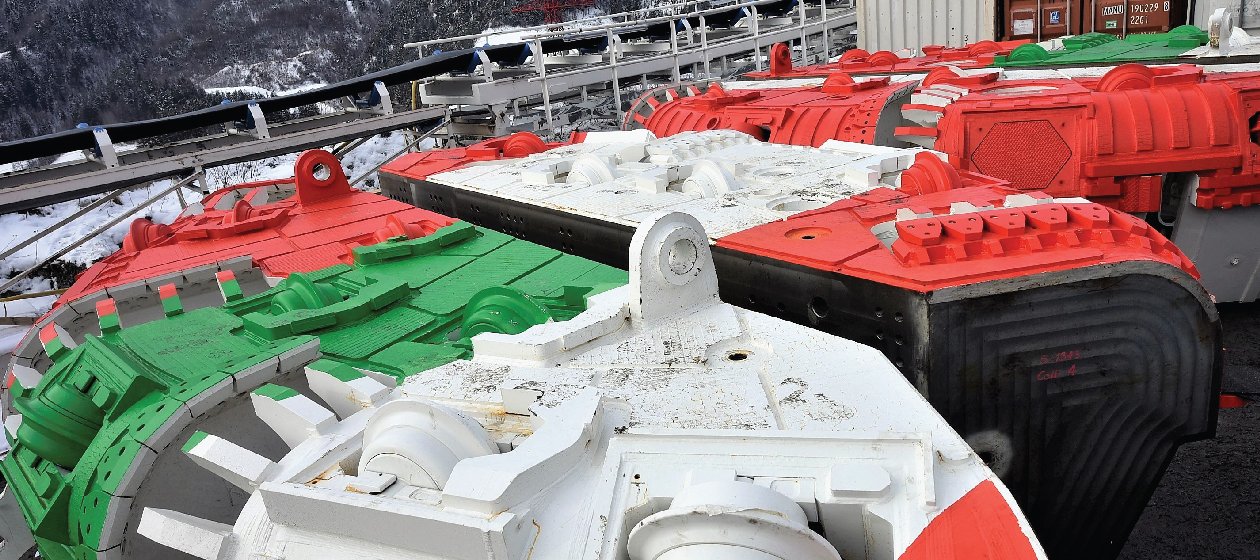

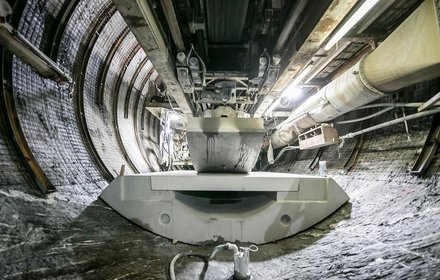

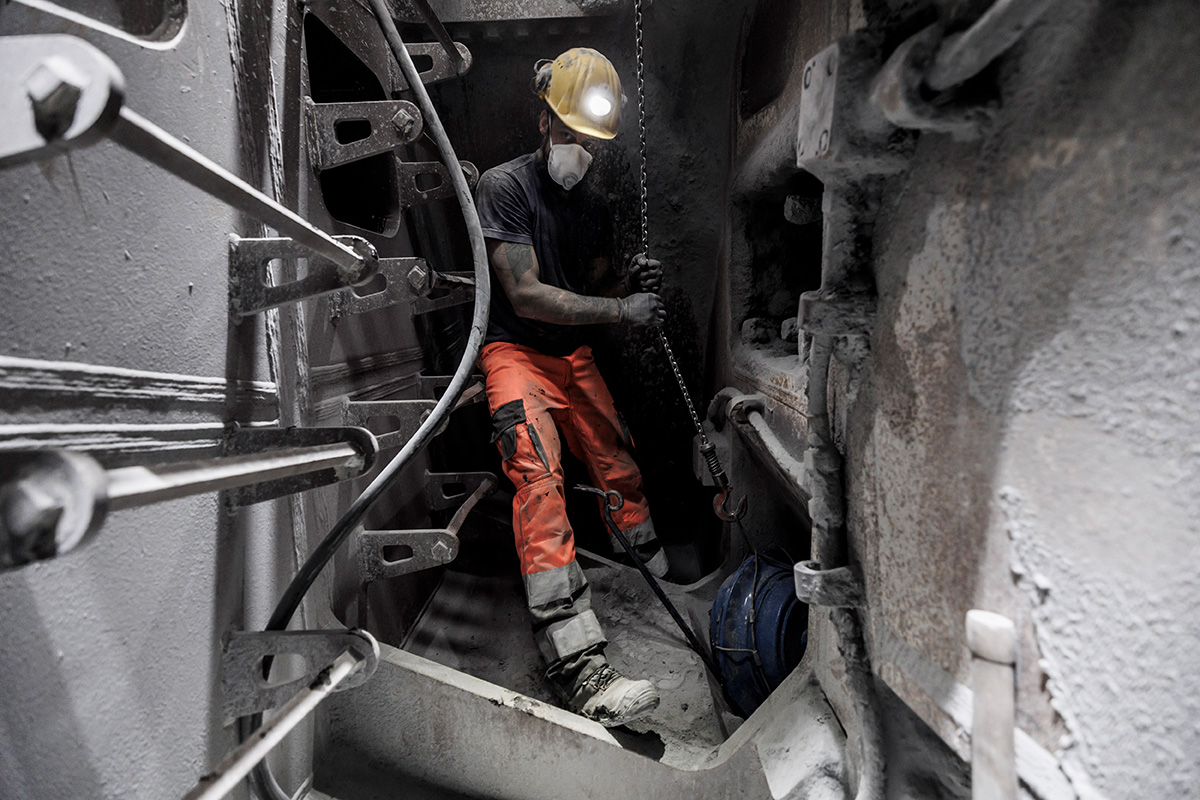

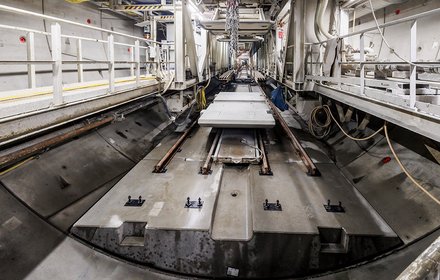

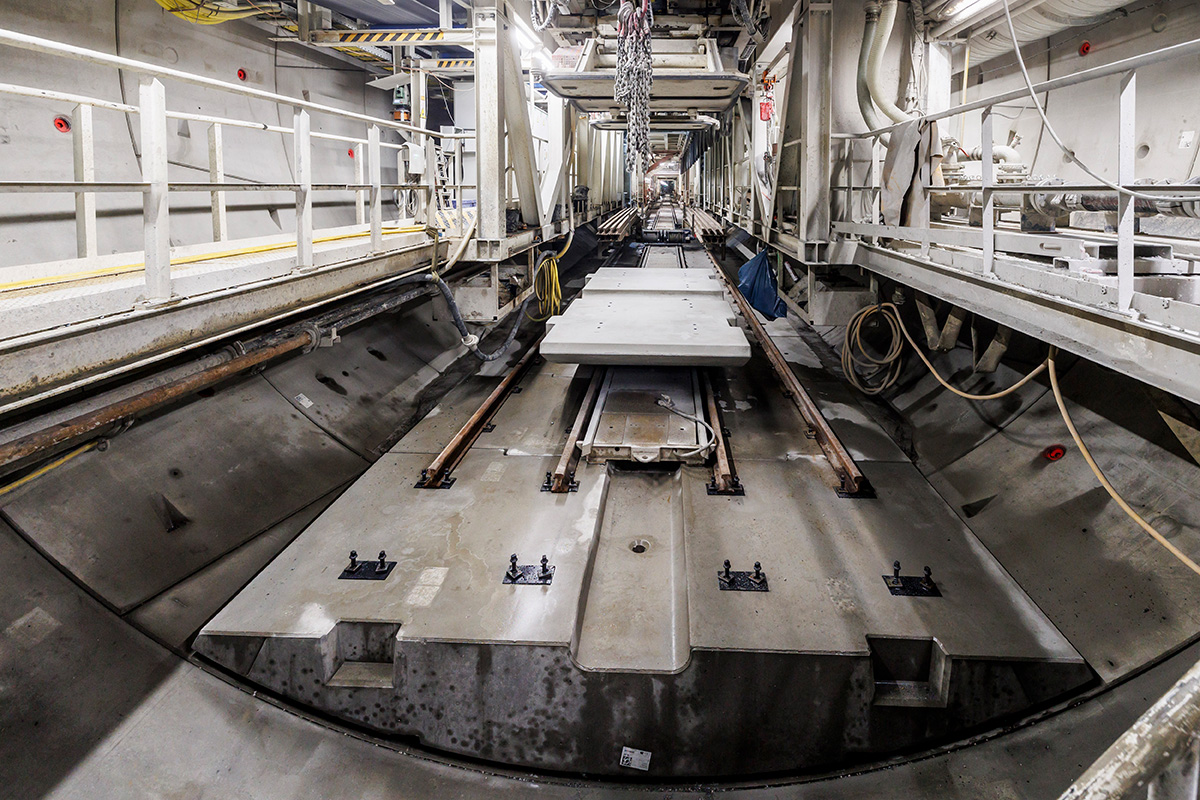

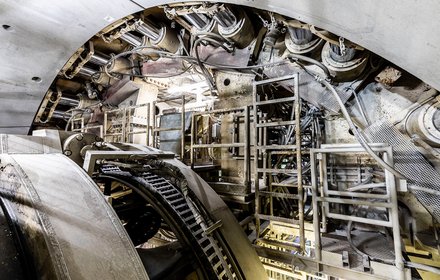

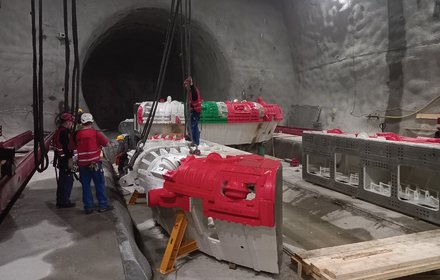

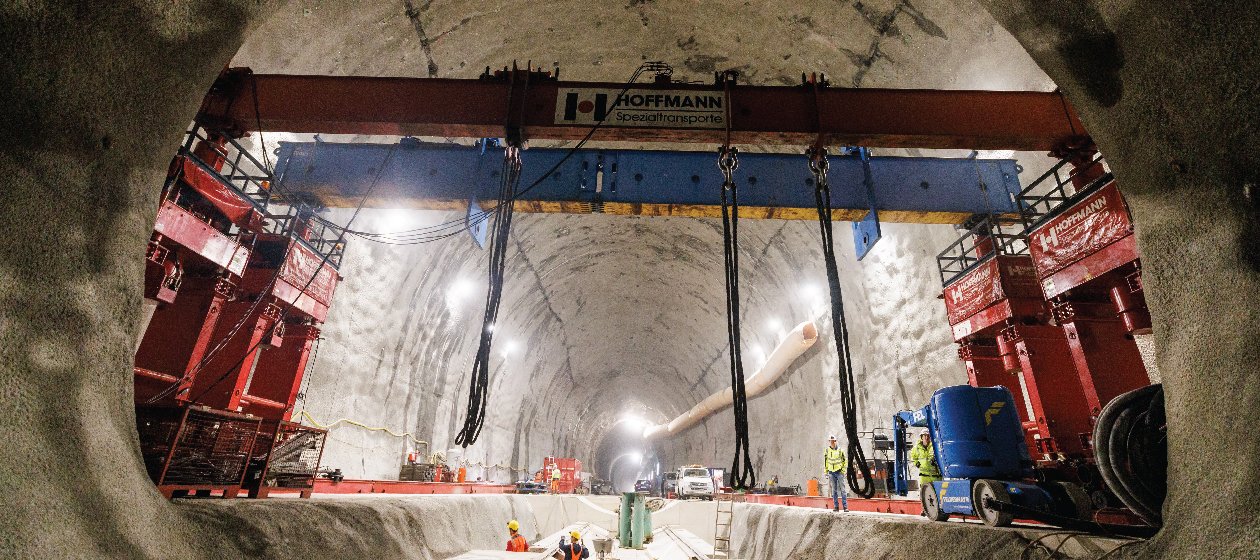

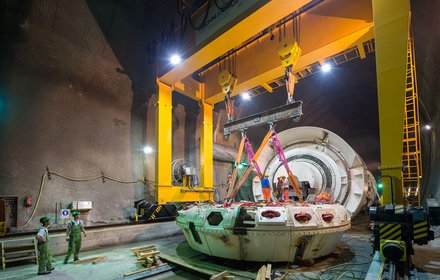

• Vortrieb Haupttunnel Ost in Richtung Süden mit der TBM Lilia

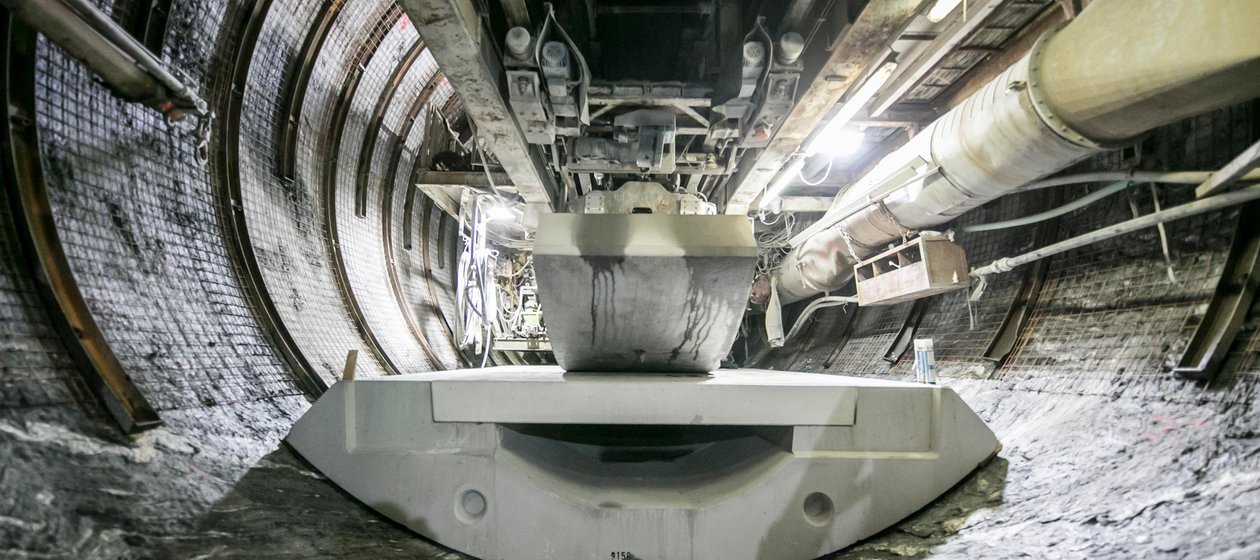

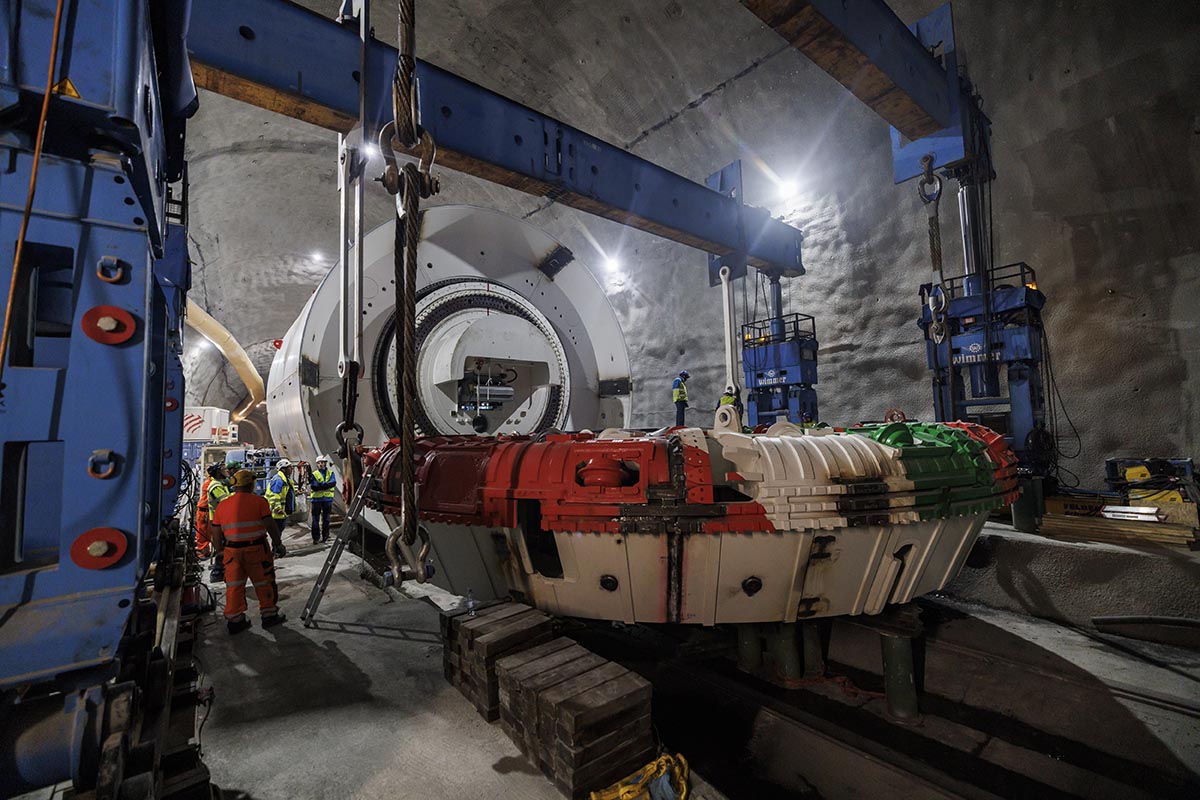

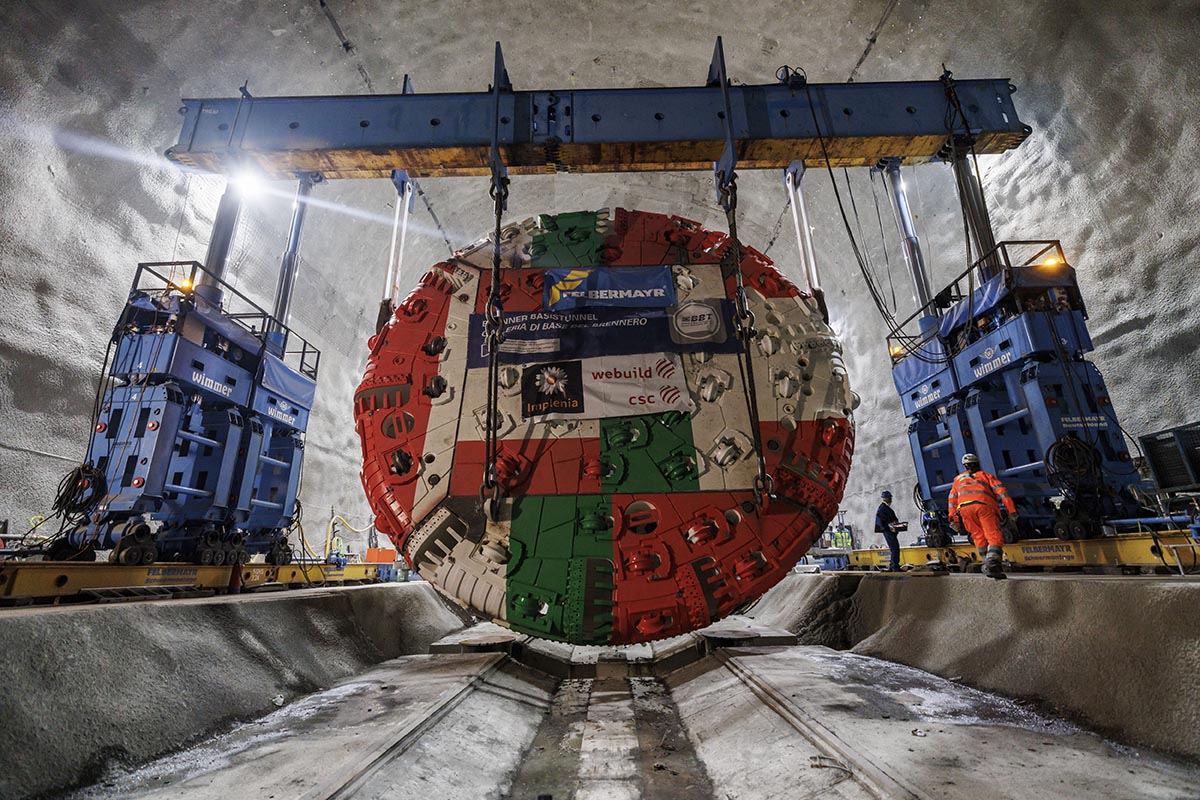

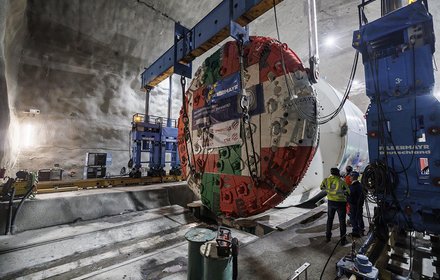

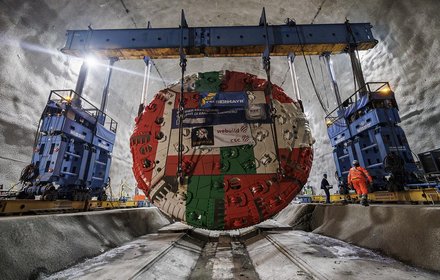

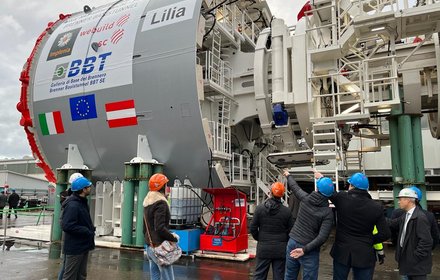

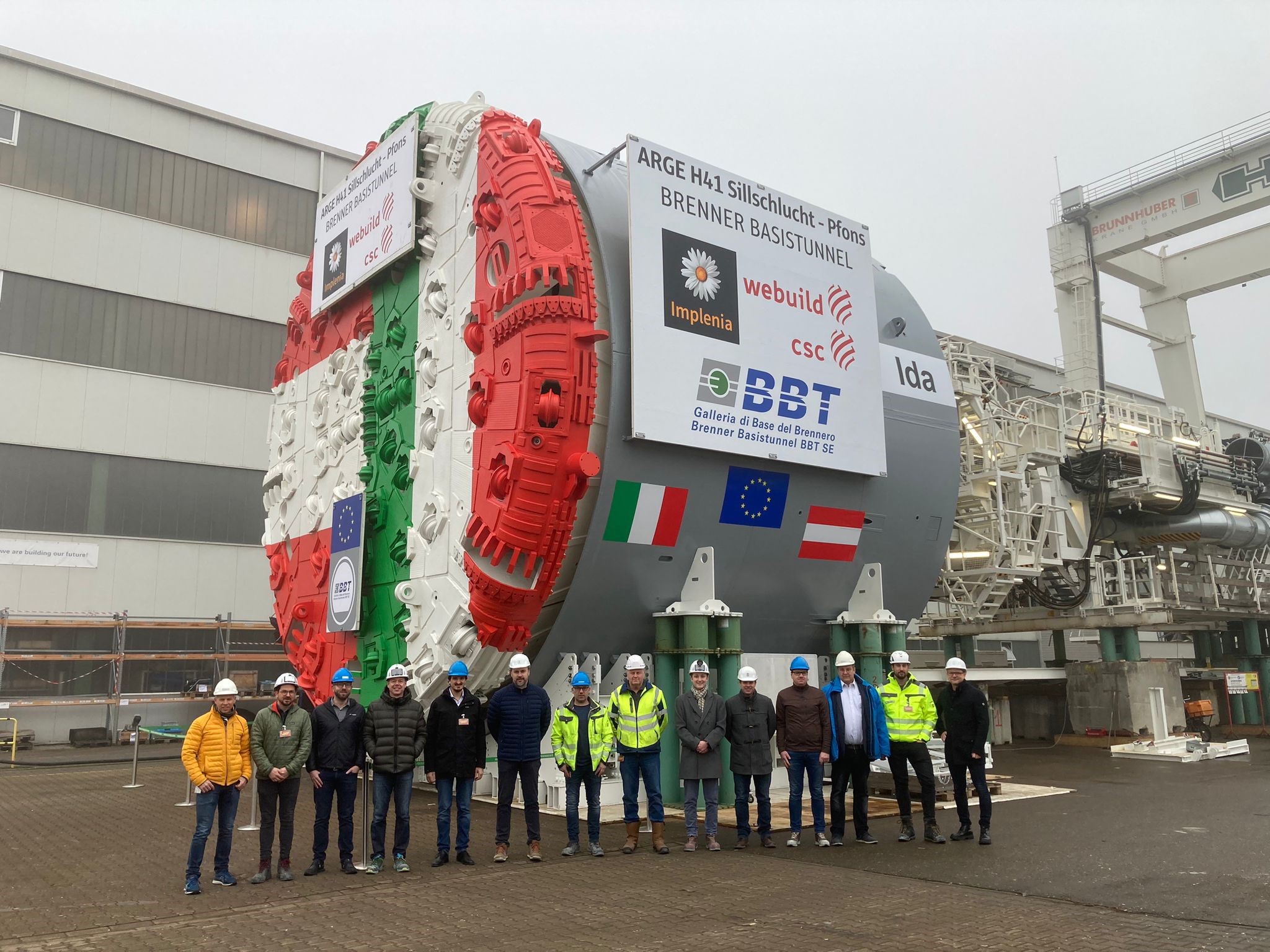

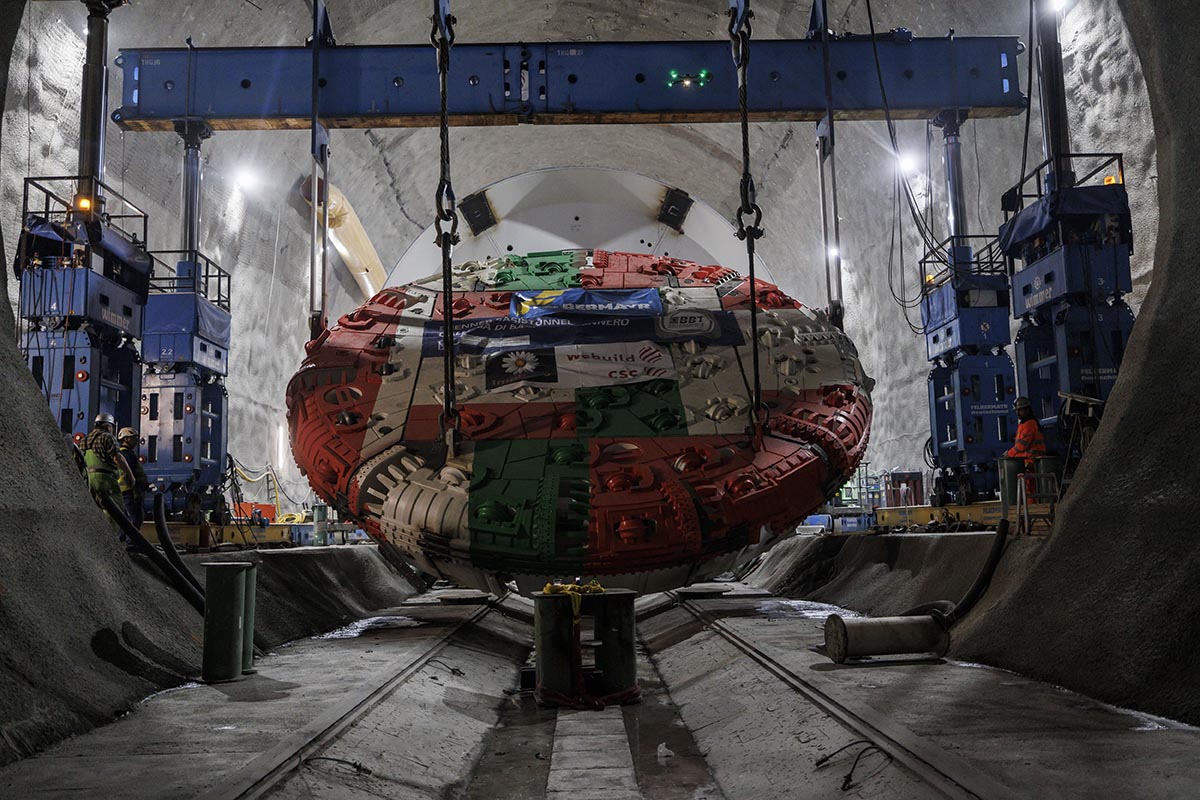

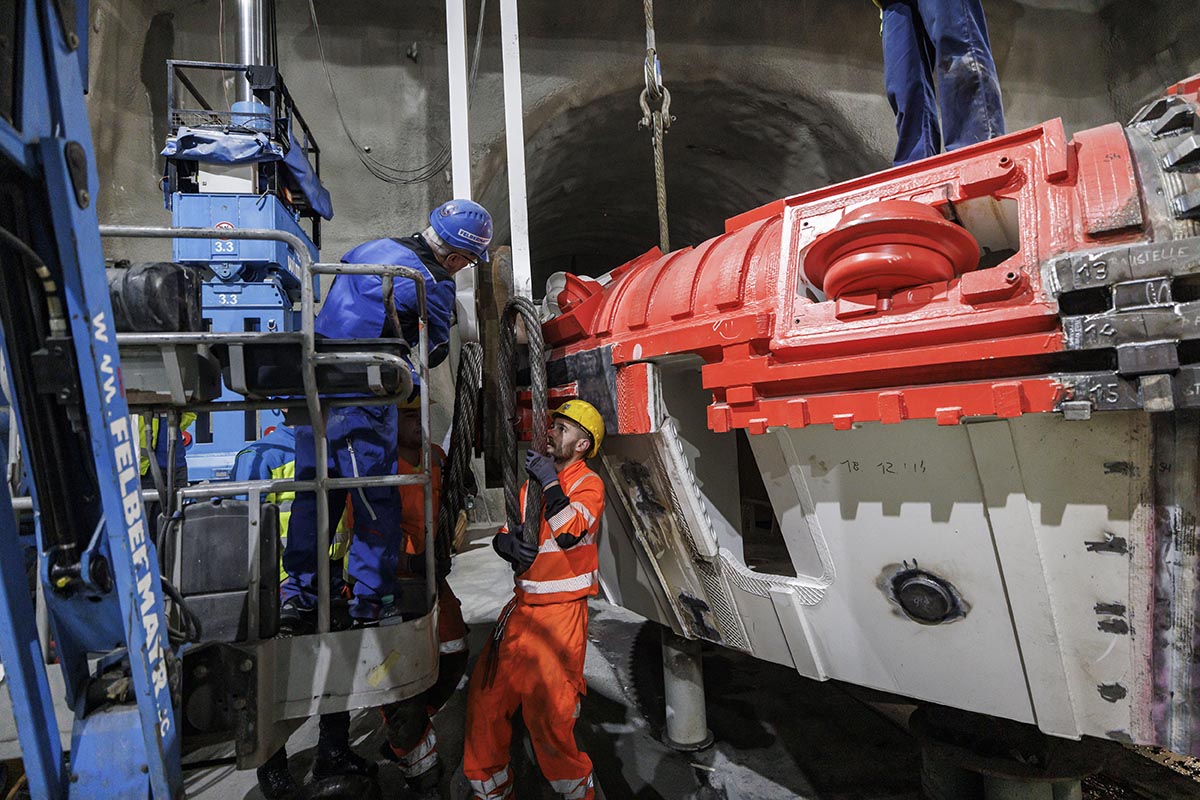

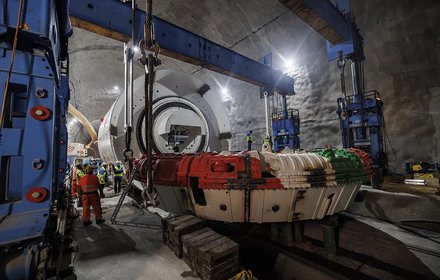

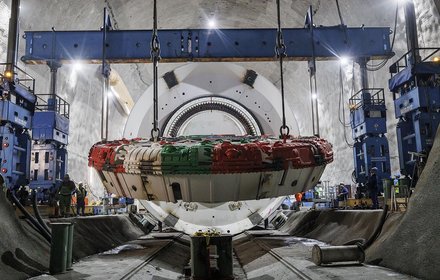

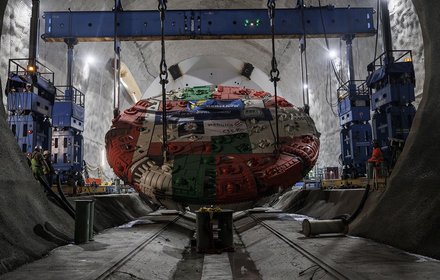

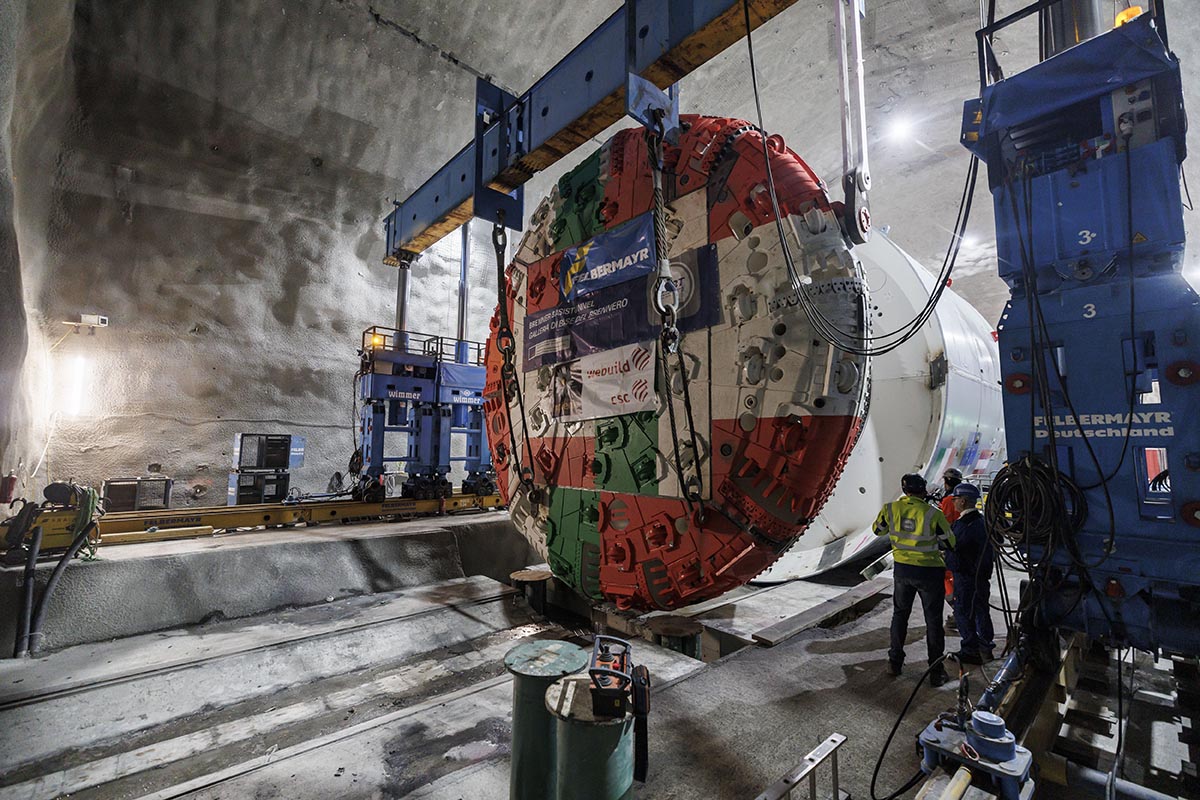

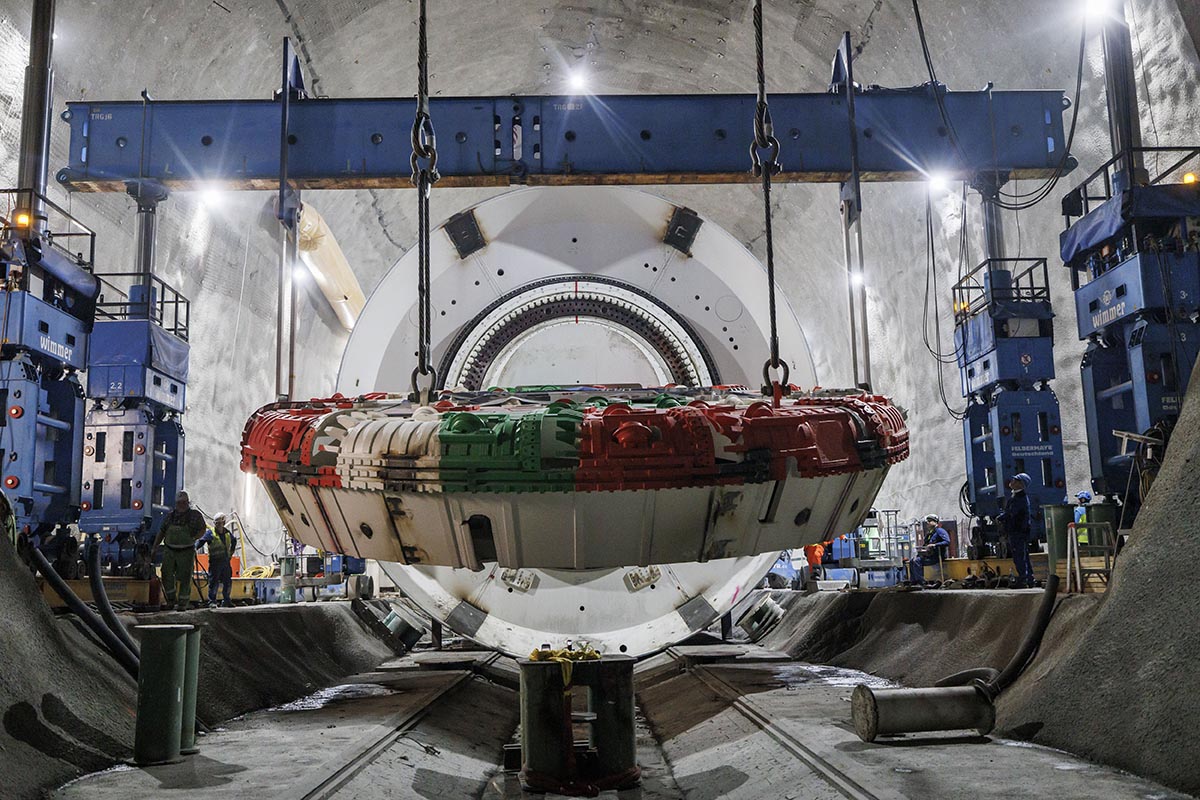

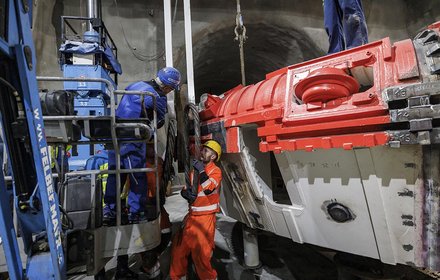

• Vortrieb Haupttunnel West in Richtung Süden mit der TBM Ida

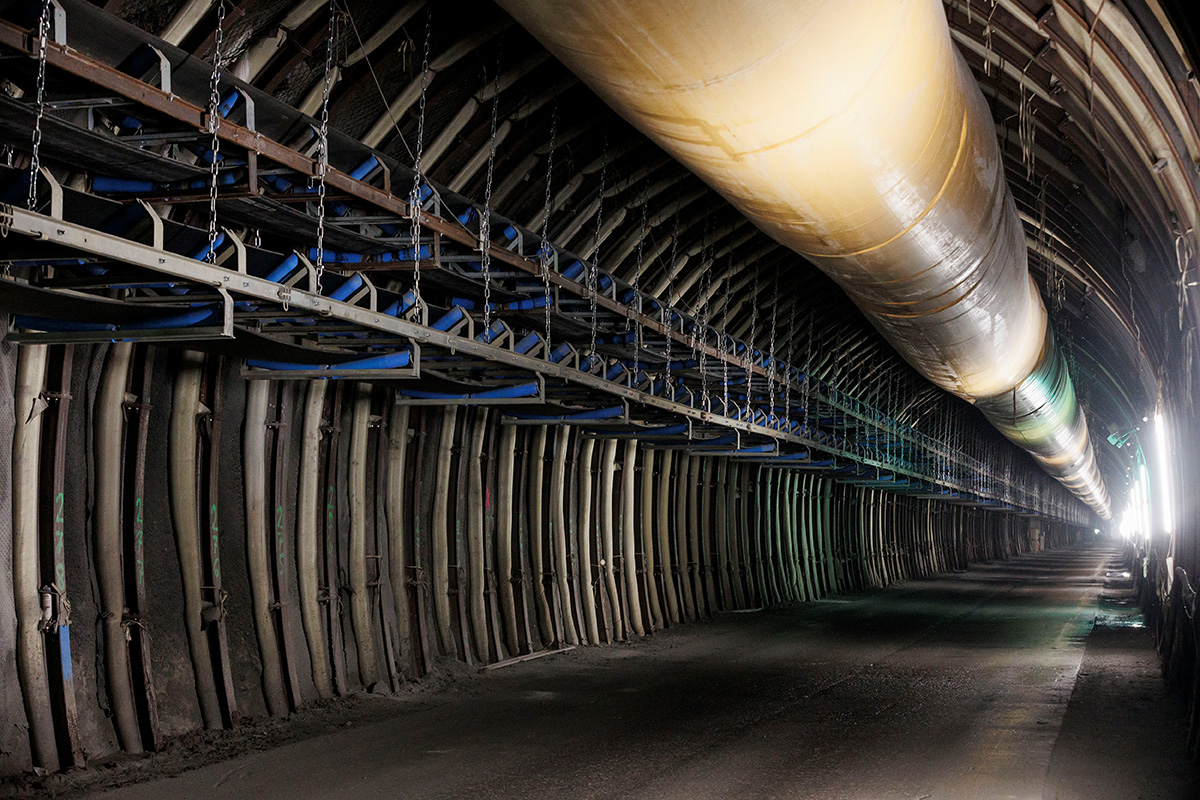

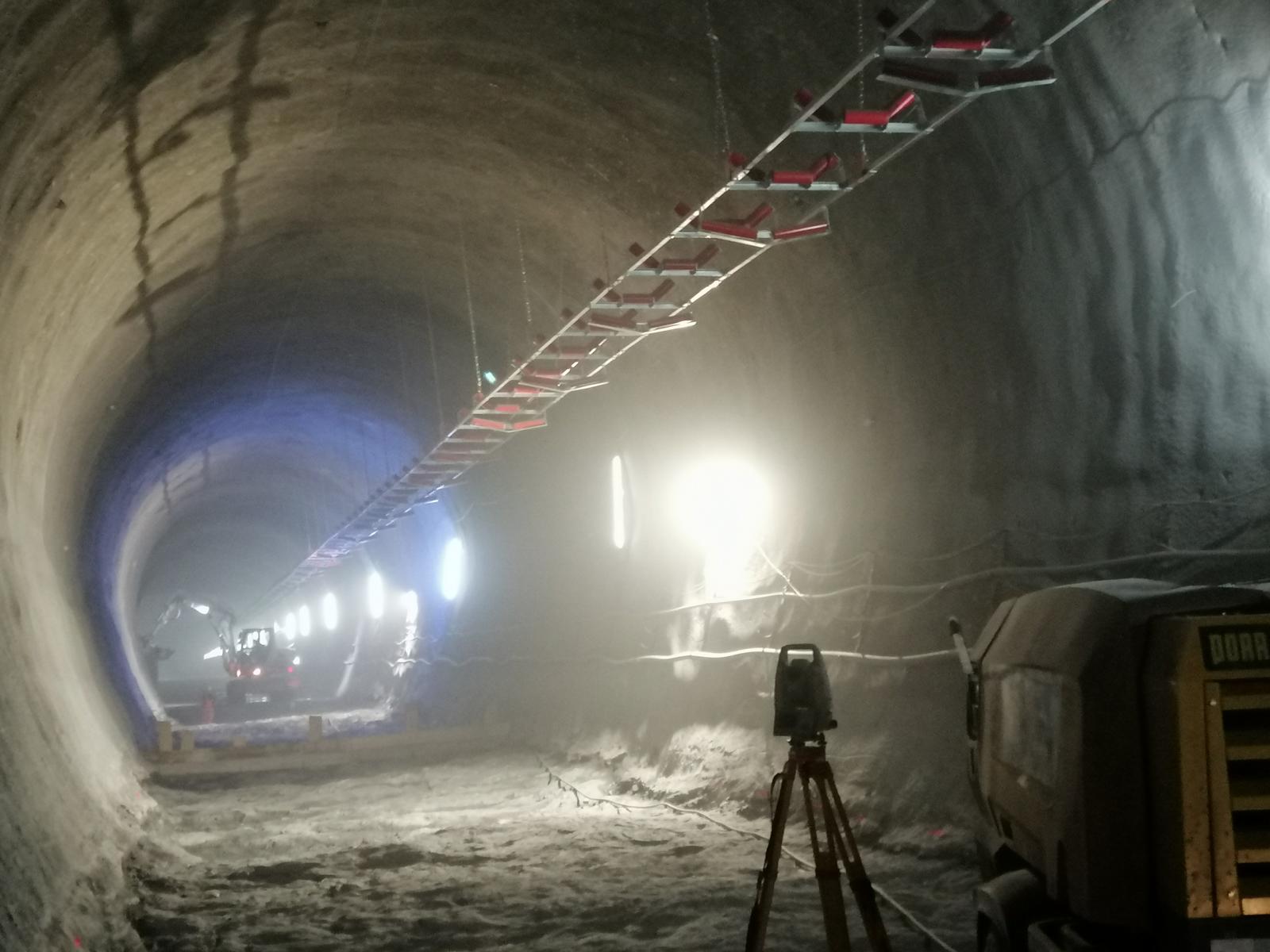

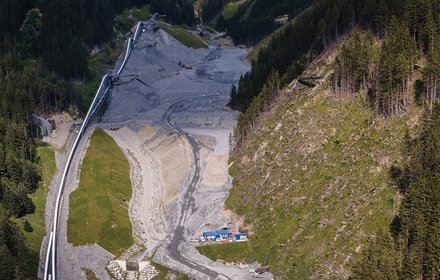

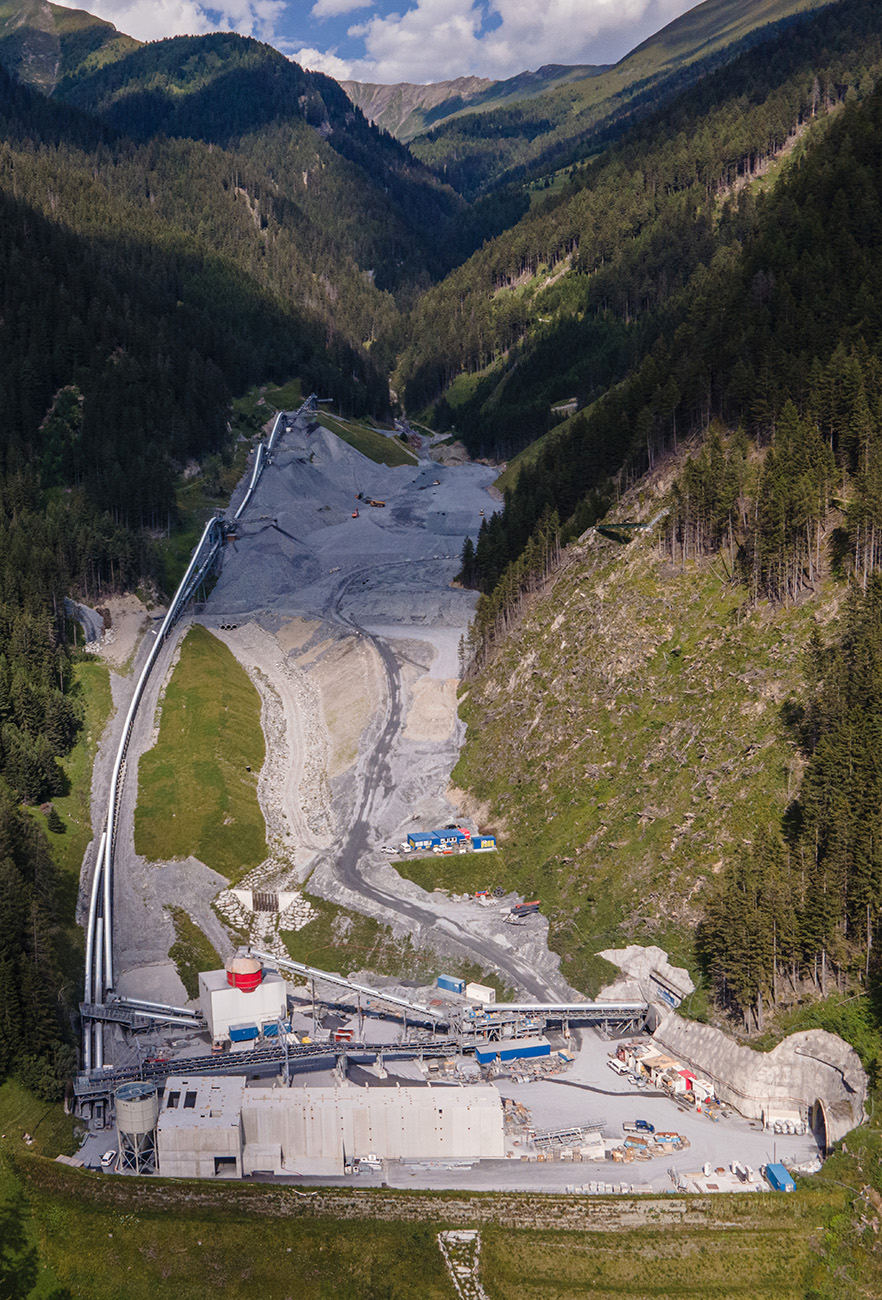

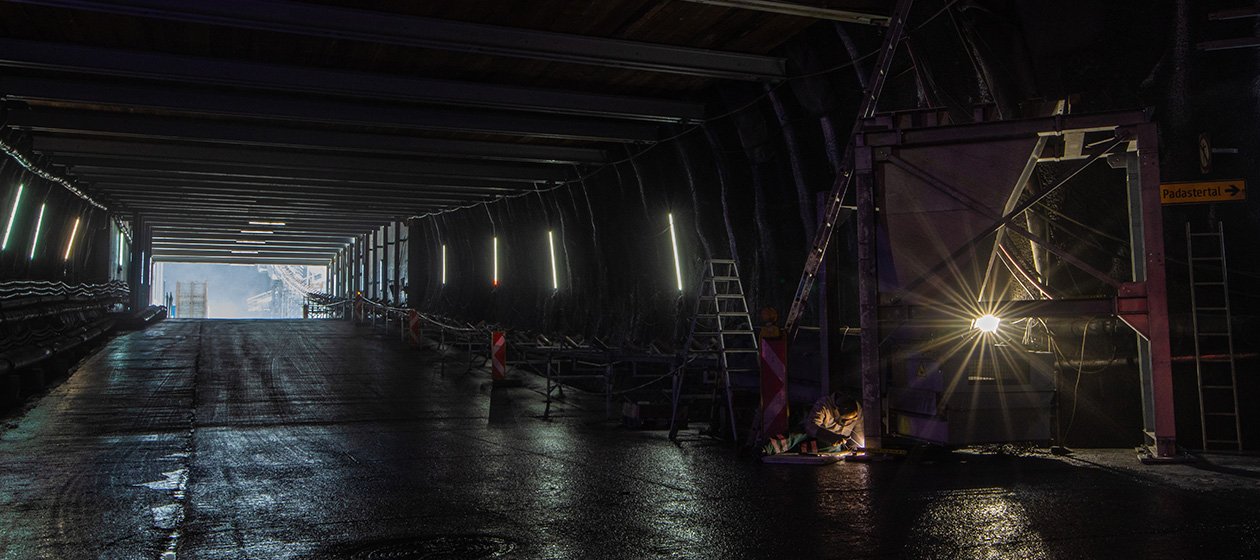

• Errichtung der Förderbandanlage von untertage auf die Deponie Padastertal

Abgeschlossene Bauarbeiten:

• Errichtung von Förderbandanlagen von untertage auf die Deponie Ahrental
• Sprengvortrieb Montagekaverne West
• Sprengvortrieb Montagekaverne Ost
• Ertüchtigungsarbeiten im Erkundungsstollen
• Vortrieb der Nothaltestelle

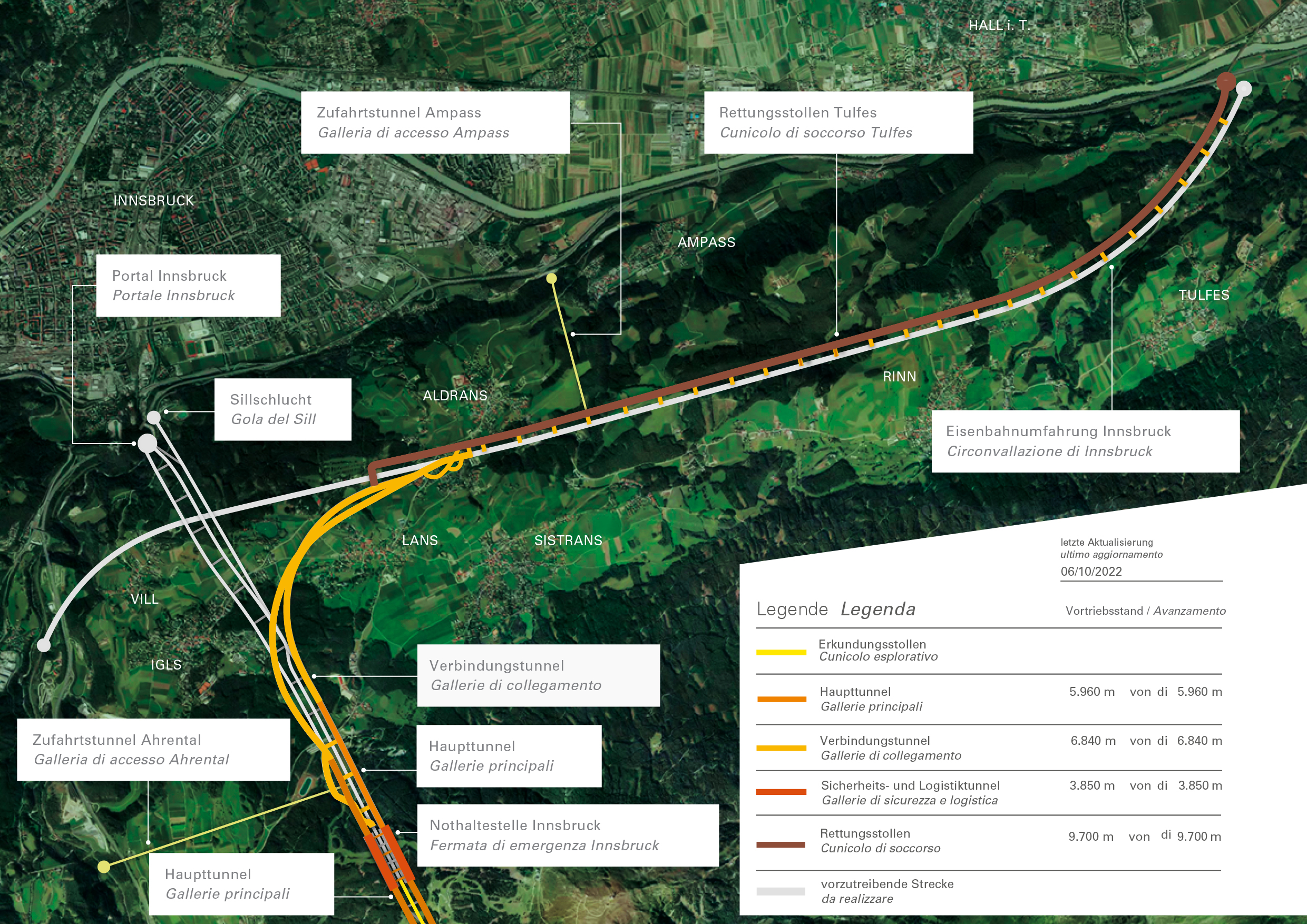

ALLGEMEINES ZUM BAULOS

Seit Ende September 2021 sind in diesem Baulos sämtliche Arbeiten abgeschlossen.

Dieses Baulos wurde im Sommer 2014 an die Bietergemeinschaft Strabag SE / Webuild S.p.A. (vormals Salini-Impregilo) vergeben.

Bauzeit: 2014 - 2021
Aufzufahrende Tunnelstrecke: 43,3 km
Ursprüngliche Vergabesumme: 377 Mio. Euro

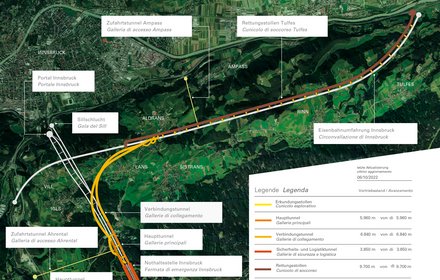

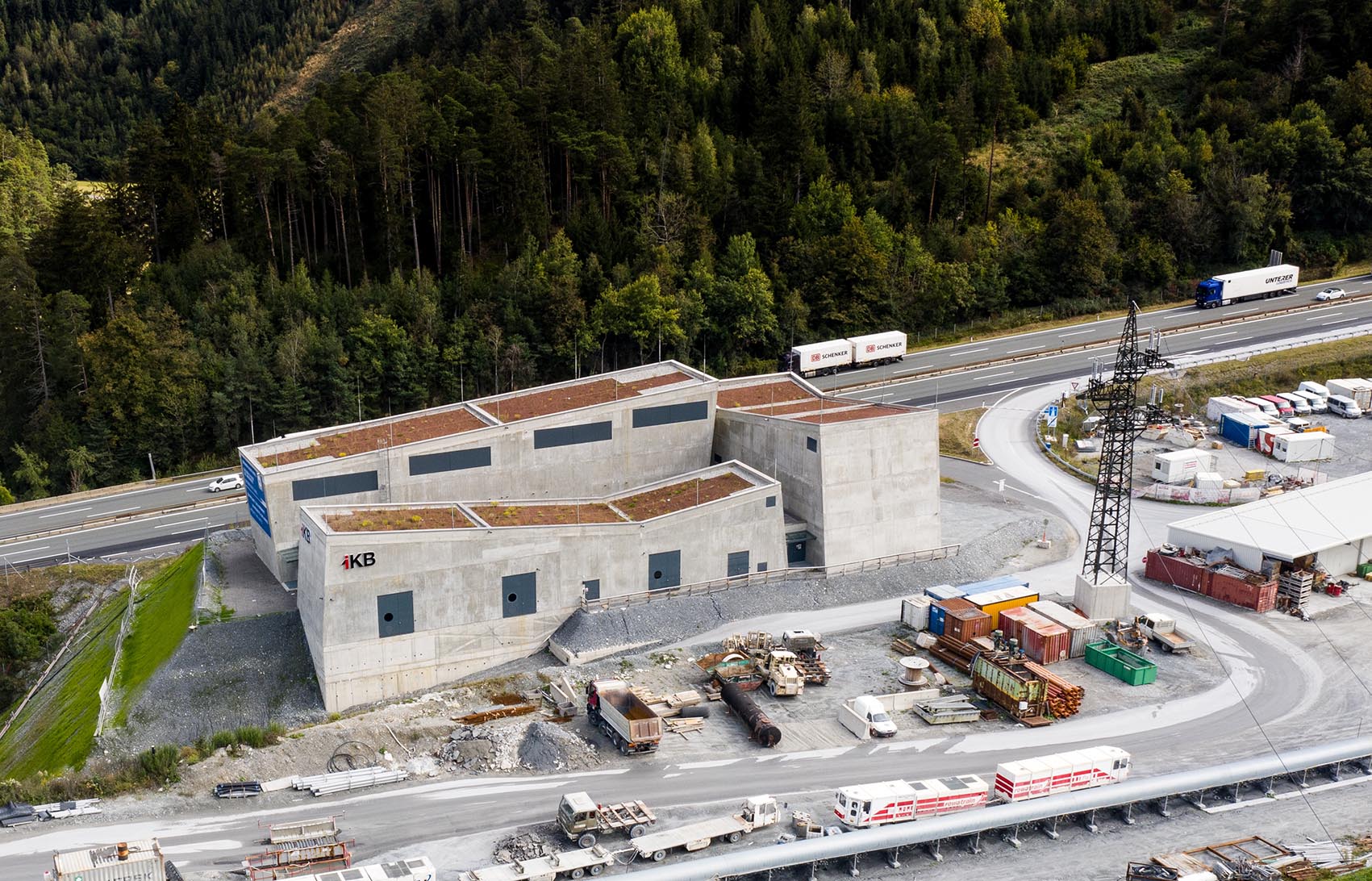

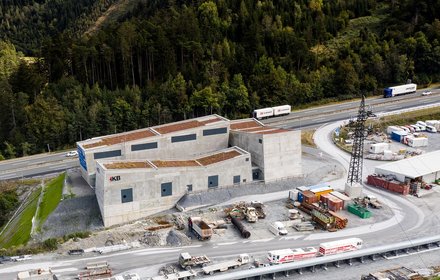

Das Baulos setzt sich aus mehreren Bauwerken zusammen:

• Rettungsstollen Tulfes
• Nothaltestelle Innsbruck
• Haupttunnel
• Verbindungstunnel - Überwerfung
• Erkundungsstollen Ahrental-Pfons

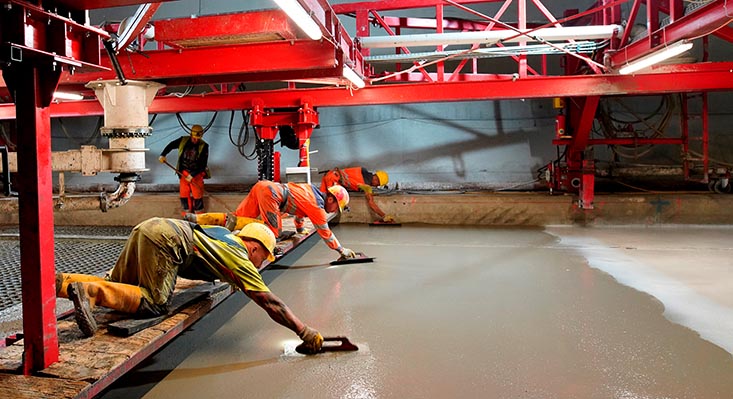

Bauarbeiten

Rettungsstollen
Der Rettungsstollen wurde entlang der bestehenden Eisenbahn-Umfahrung Innsbruck mit einer Länge von 9,7 Kilometern und einem Ausbruchsquerschnitt von ca. 35 m² errichtet. Er wurde von drei Stellen aus gleichzeitig im Sprengvortrieb aufgefahren: von Tulfes aus Richtung Westen, vom Zufahrtstunnel Ampass aus Richtung Osten und Richtung Westen. Der Rettungsstollen wurde im Sommer 2017 fertiggestellt.

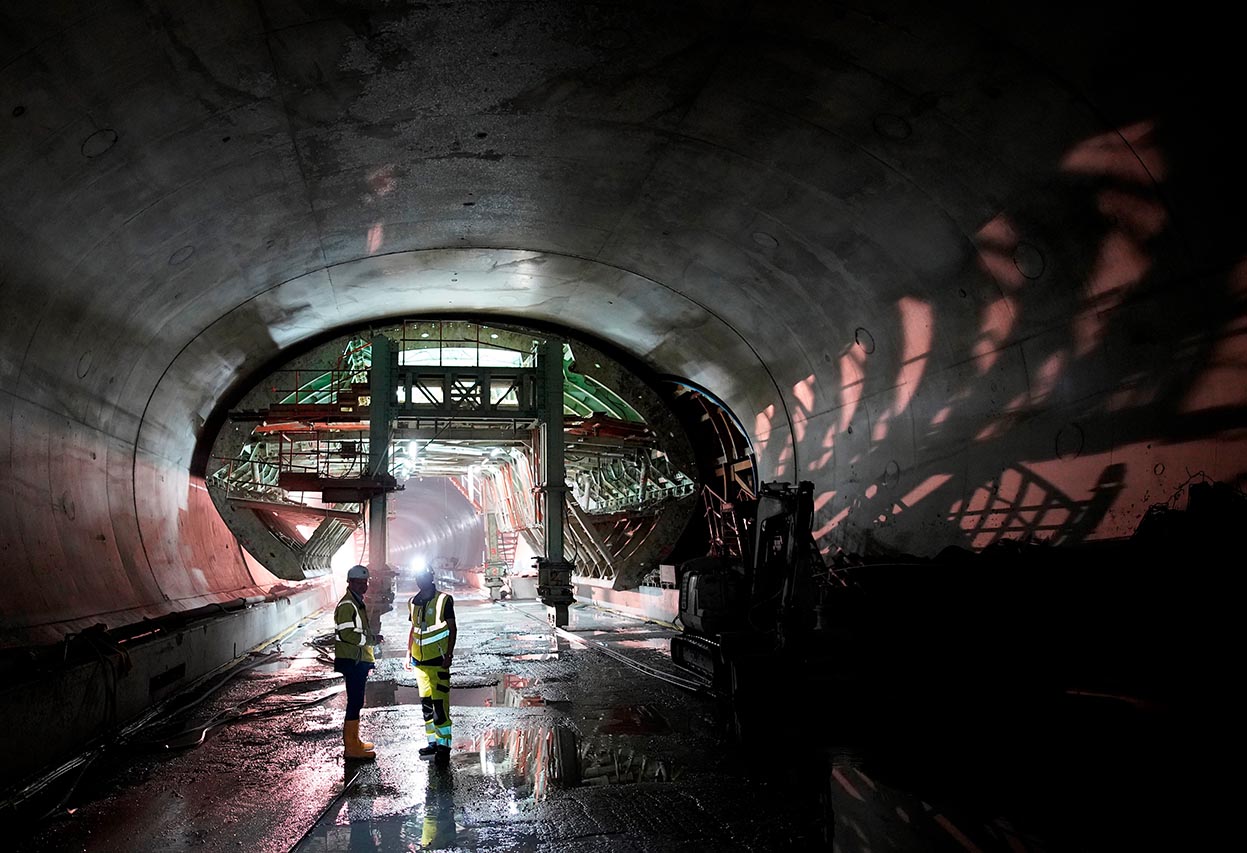

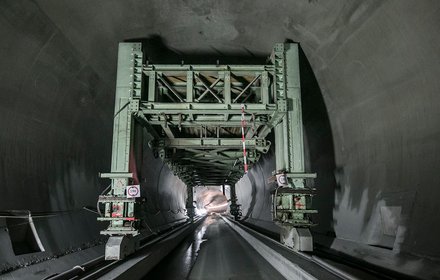

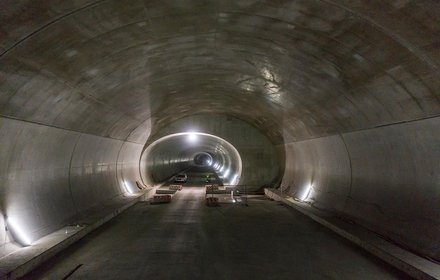

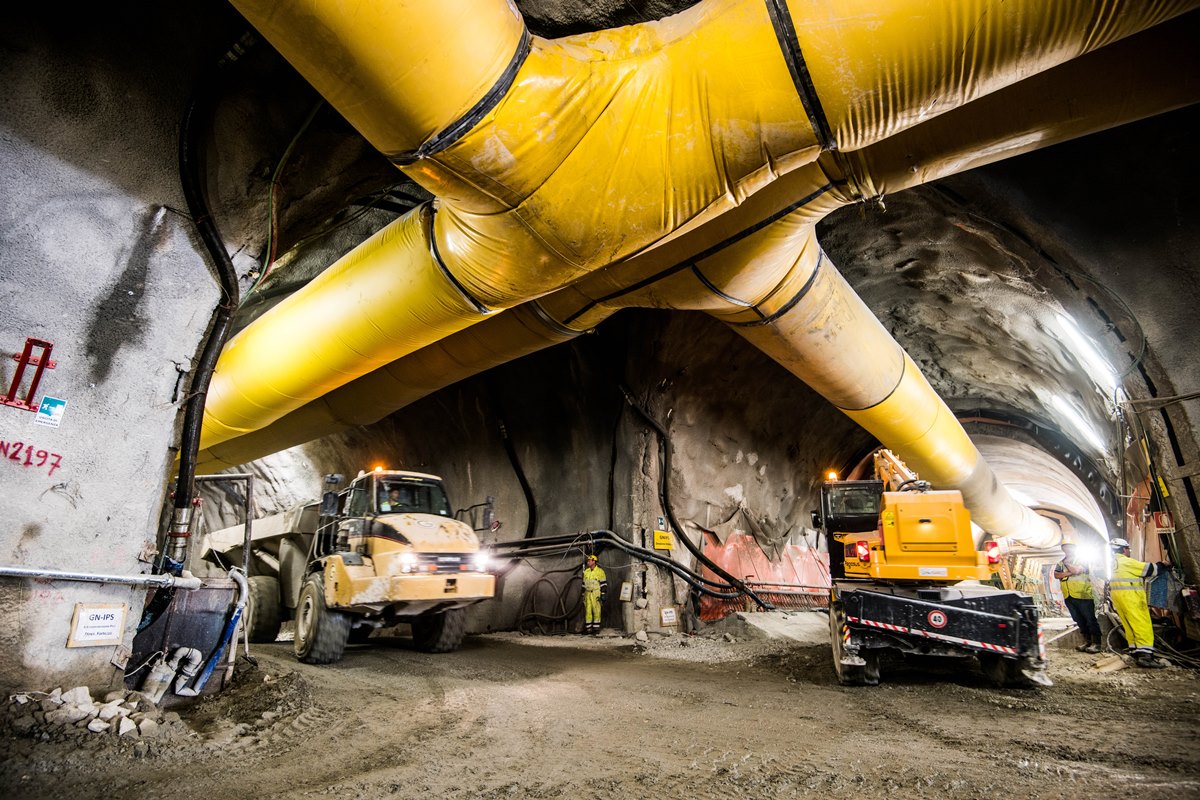

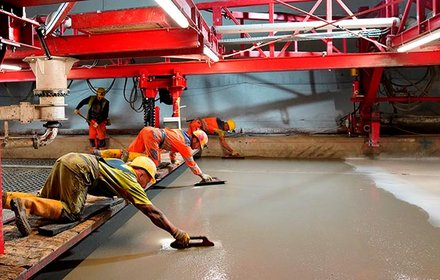

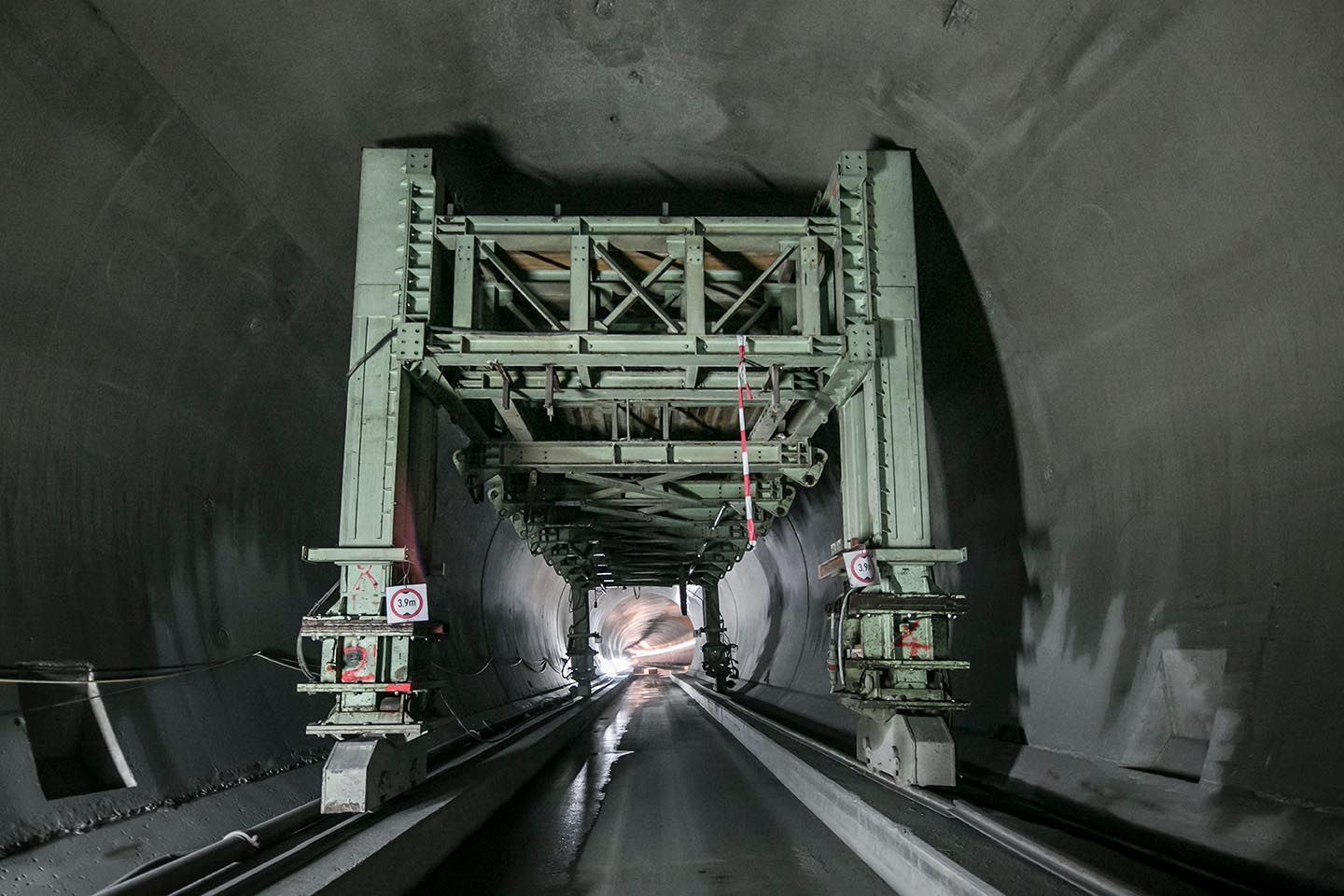

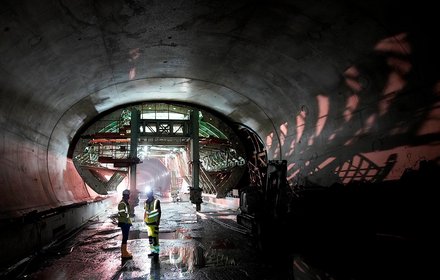

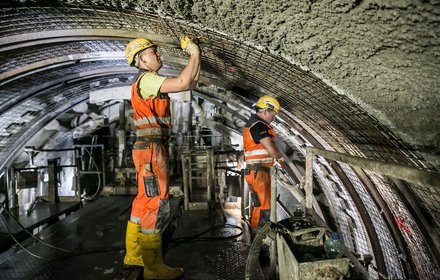

Haupttunnel

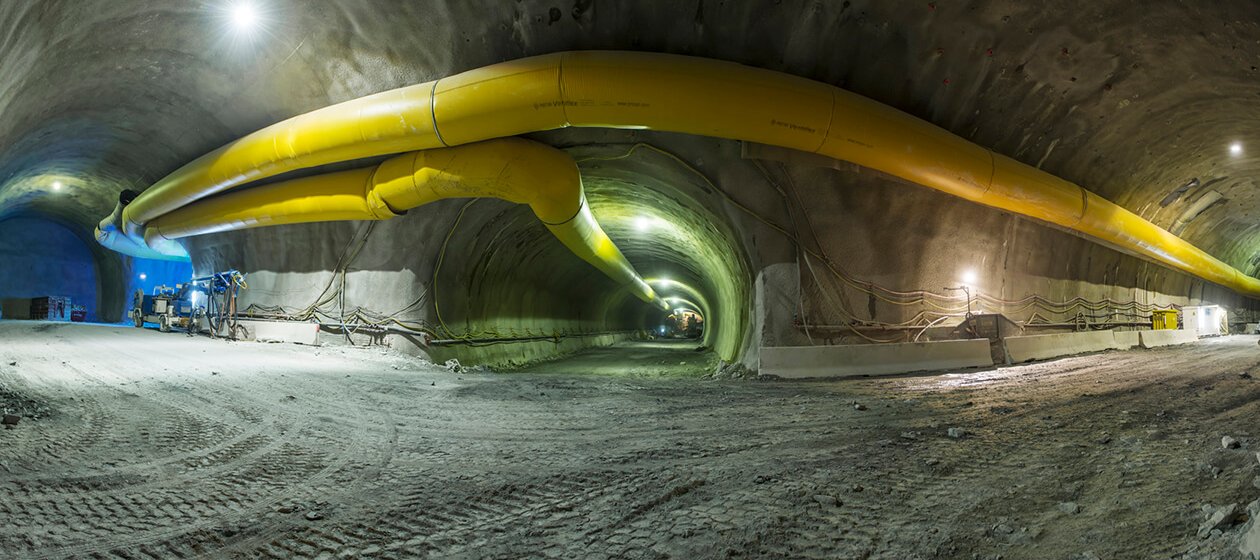

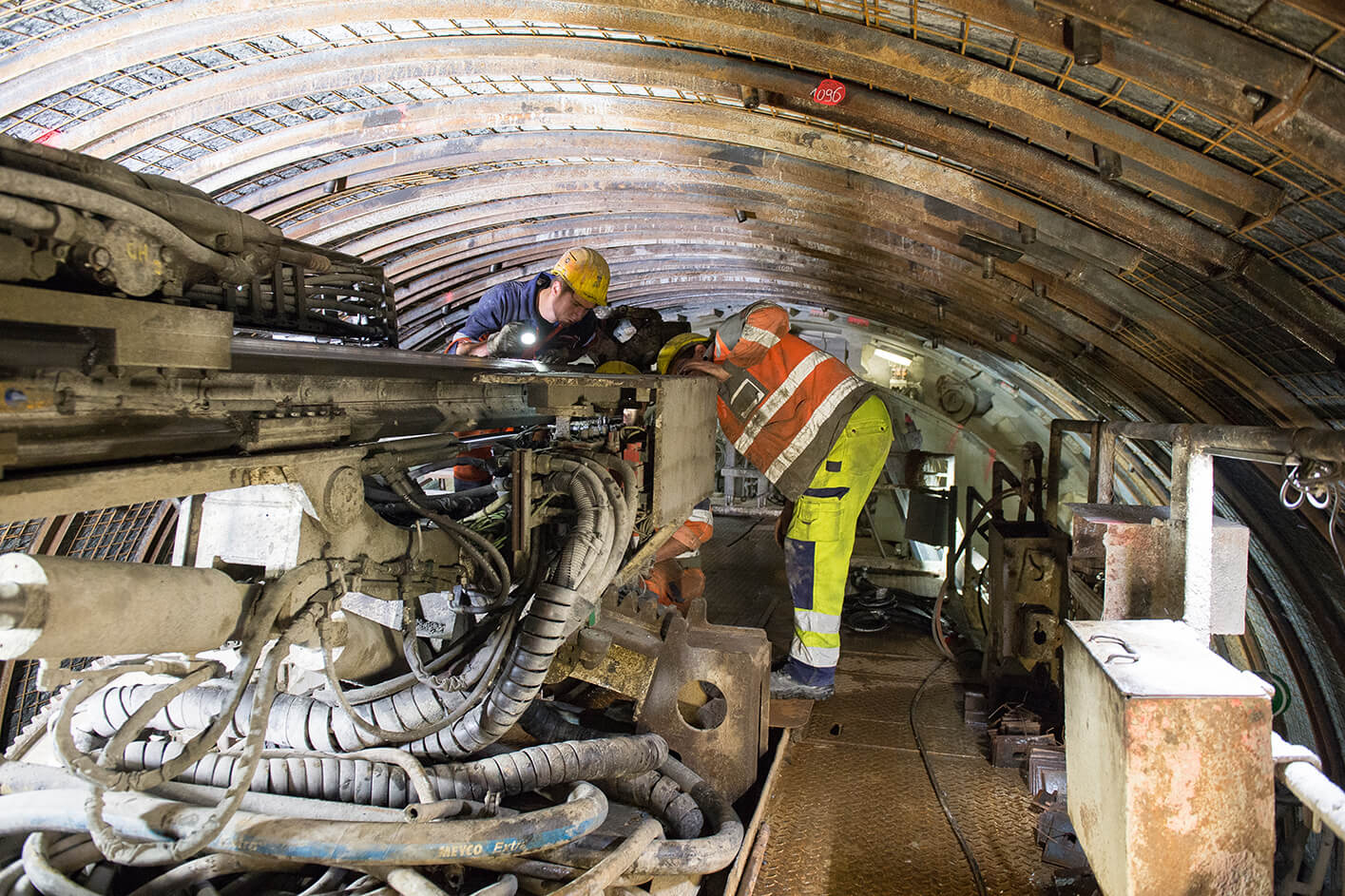

Der Vortrieb der Haupttunnel erfolgte im Sprengvortrieb nach der neuen österreichischen Tunnelbauweise. Der feierliche Vortriebsbeginn fand am 19.03.2015 im Beisein von EU-Kommissarin Violeta Bulc und der Verkehrsminister der sieben Alpenländer (Österreich, Italien, Deutschland, Schweiz, Frankreich, Liechtenstein, Slowenien) statt. In diesem Abschnitt wurden ca. 6 km Haupttunnel mit einem Ausbruchsquerschnitt von ca. 70 m² gebaut.

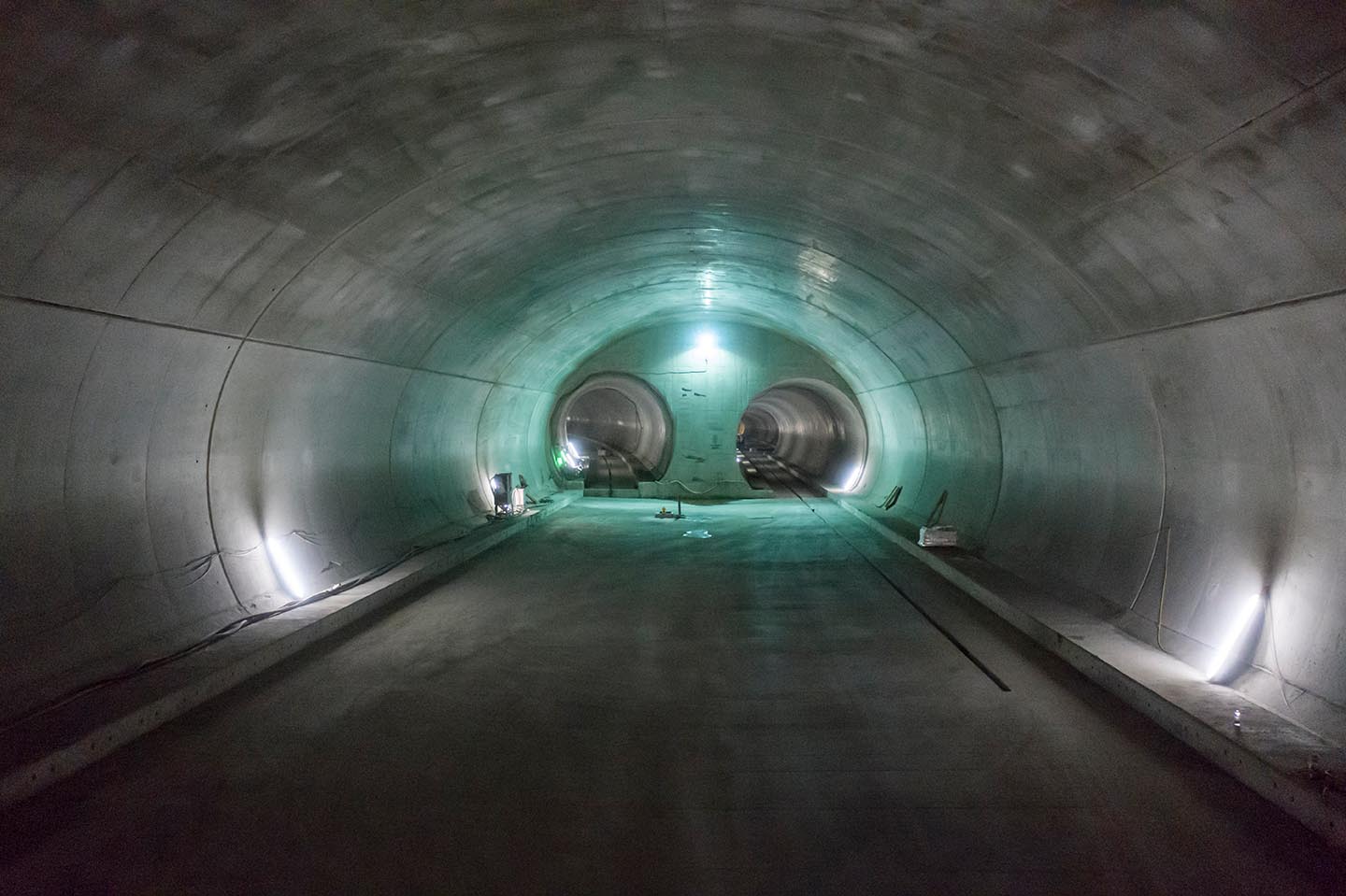

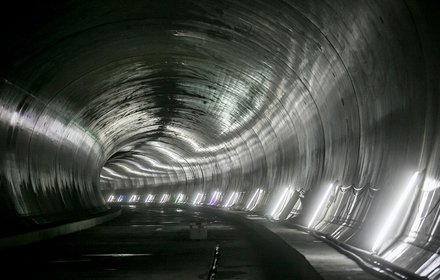

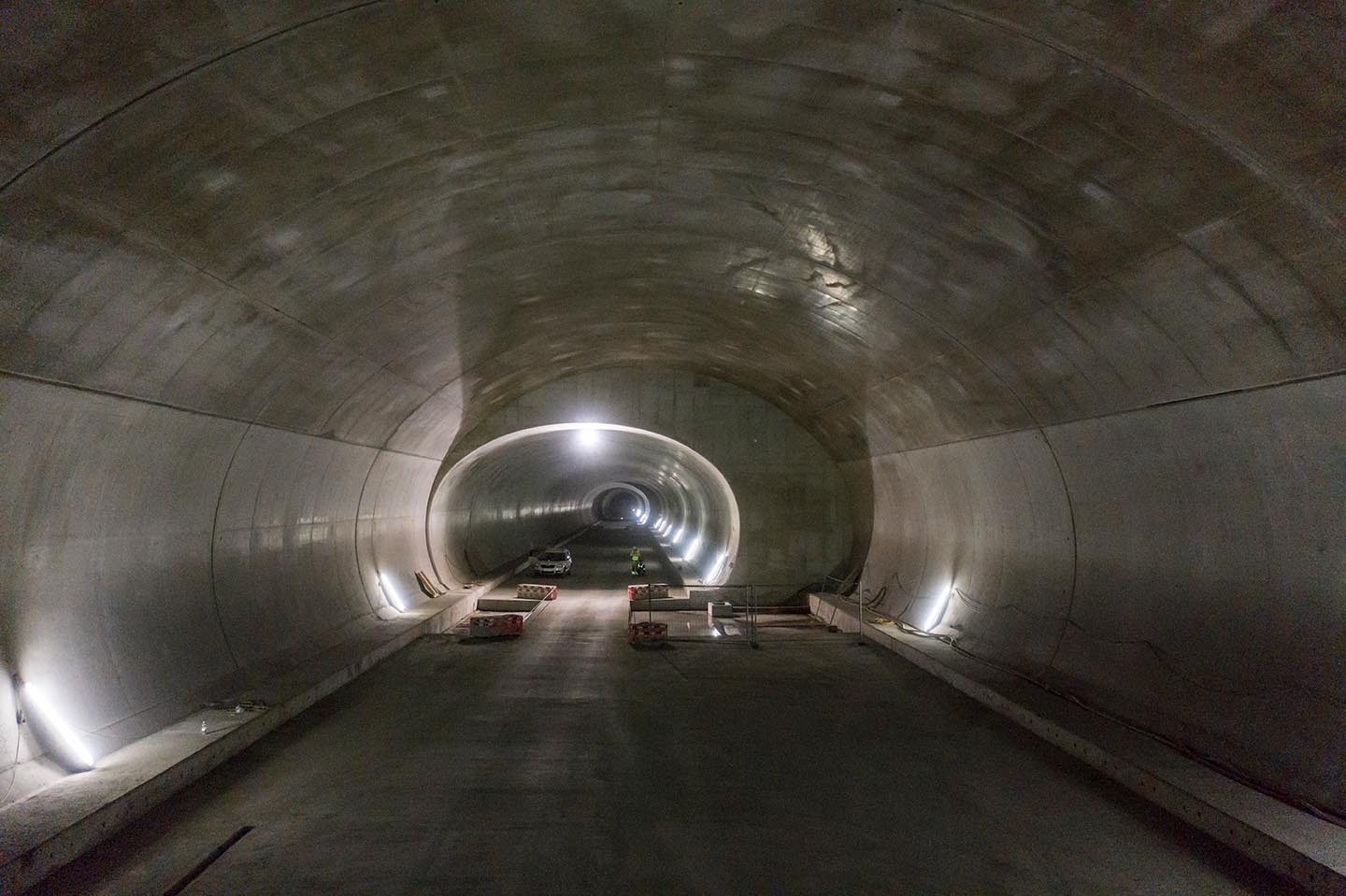

Verbindungstunnel BBT - Umfahrung Innsbruck

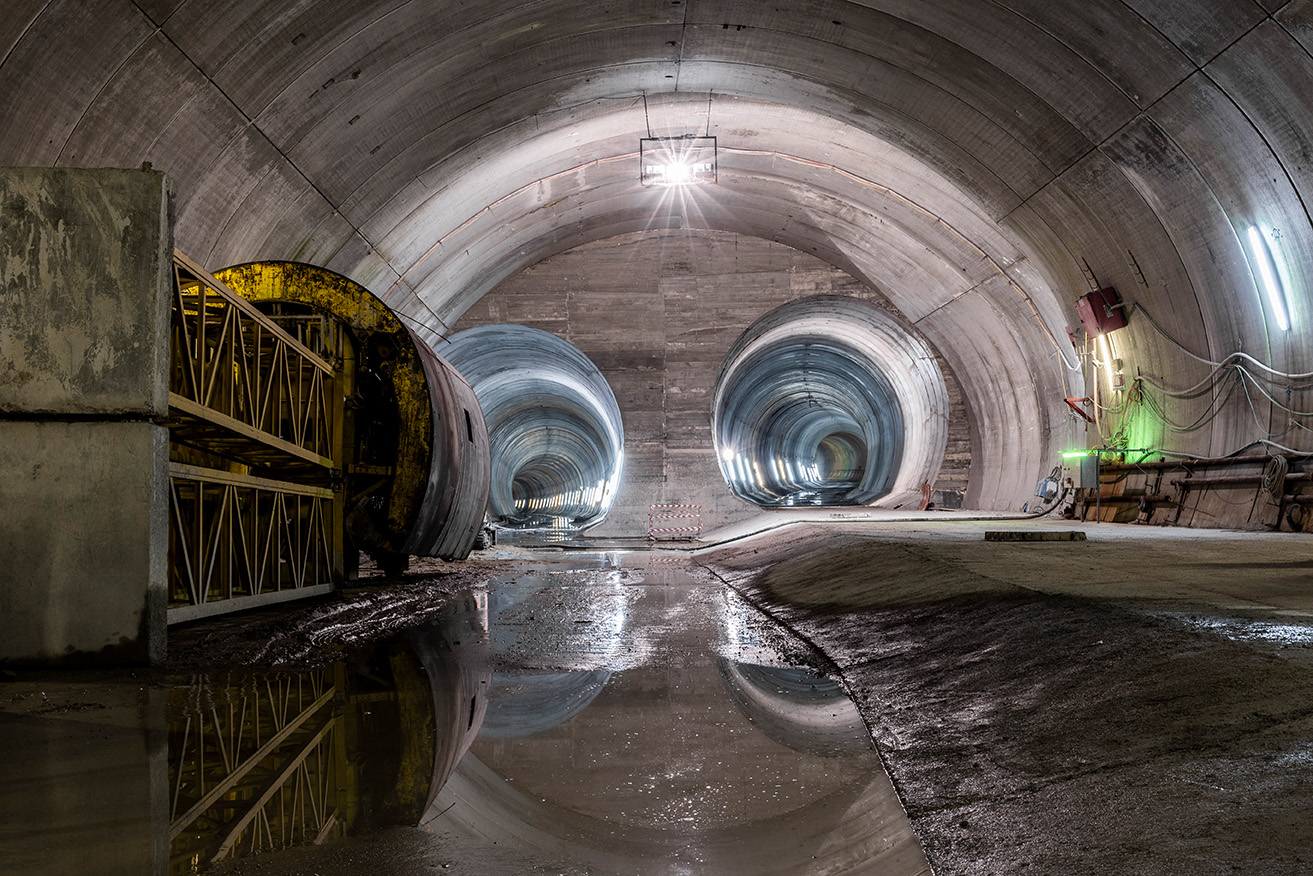

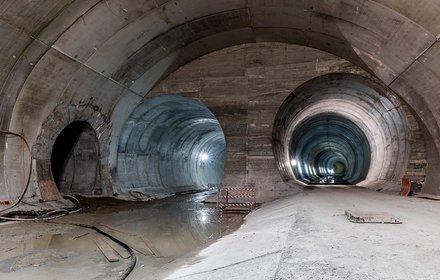

Seit Sommer 2015 wurde an den beiden Verbindungstunnel zwischen dem Brenner Basistunnel und der bestehenden Umfahrung Innsbruck gebaut. Die Verbindungstunnel wurden im Sprengvortrieb mit einem Querschnitt von ca. 115 m² aufgefahren. Der Vortrieb wurde im Frühjahr 2017 abgeschlossen.

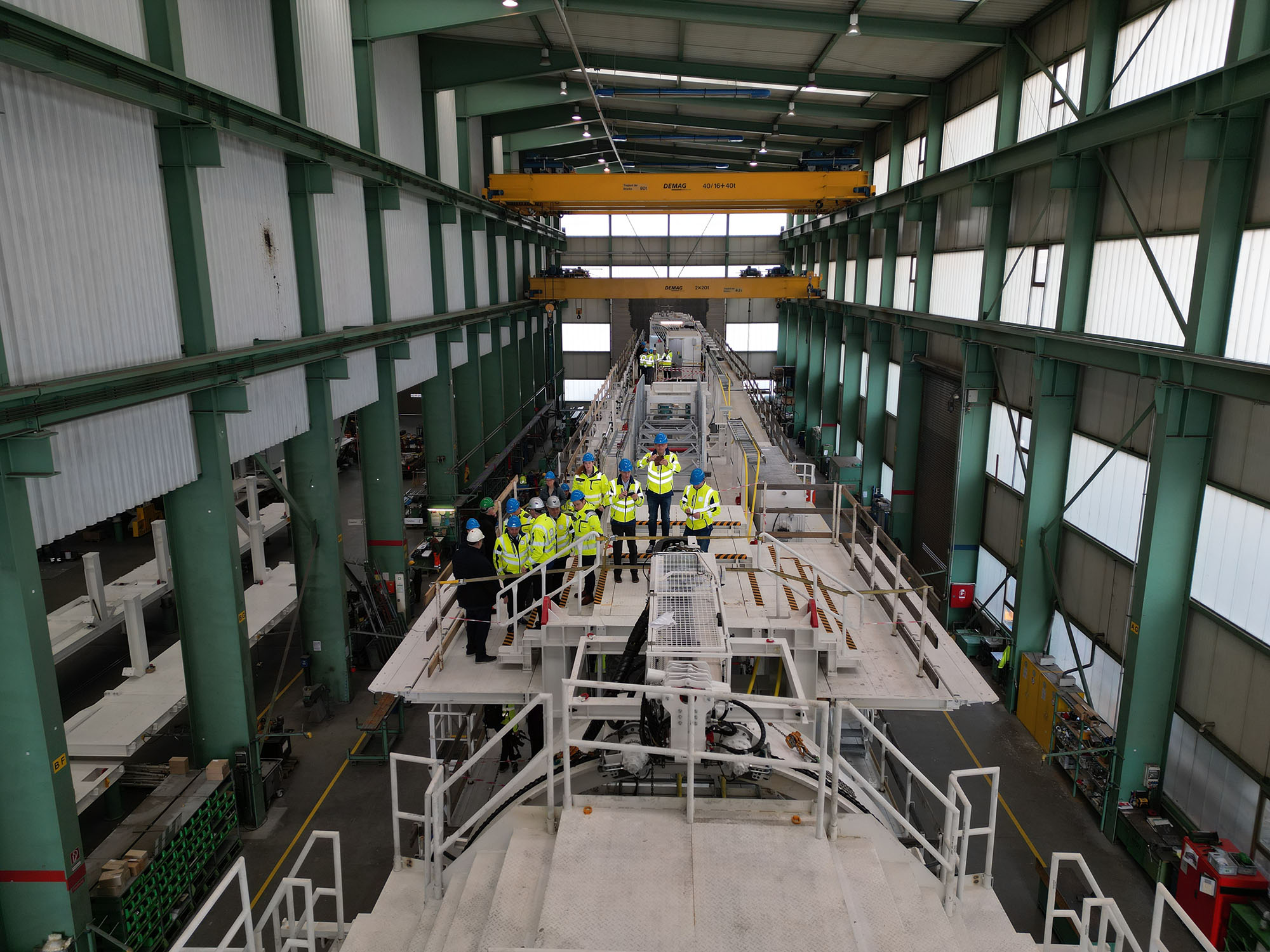

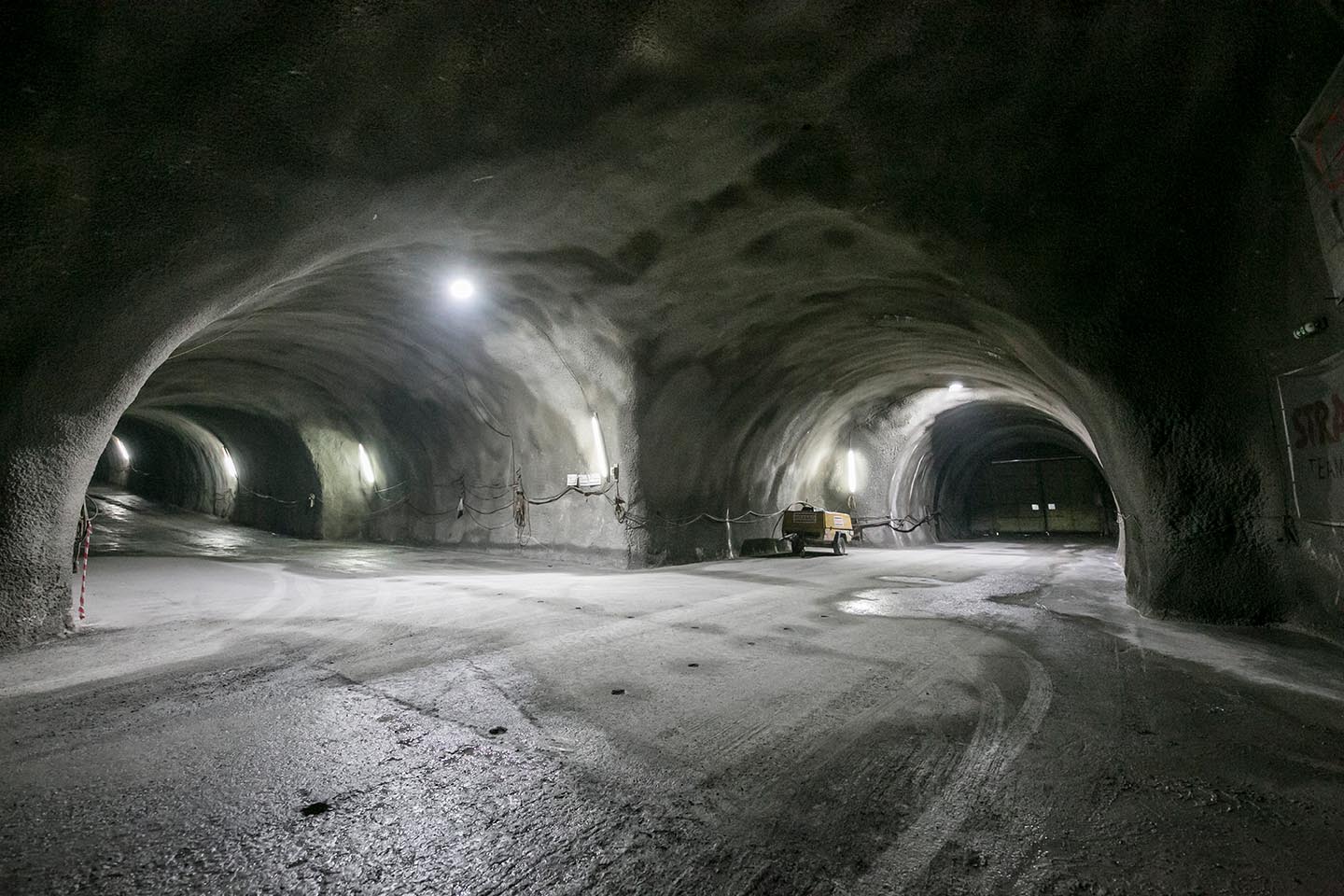

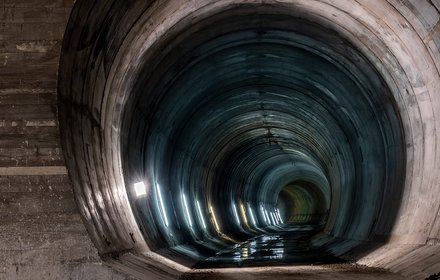

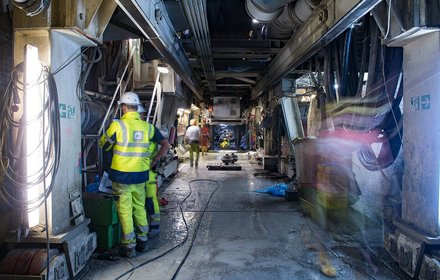

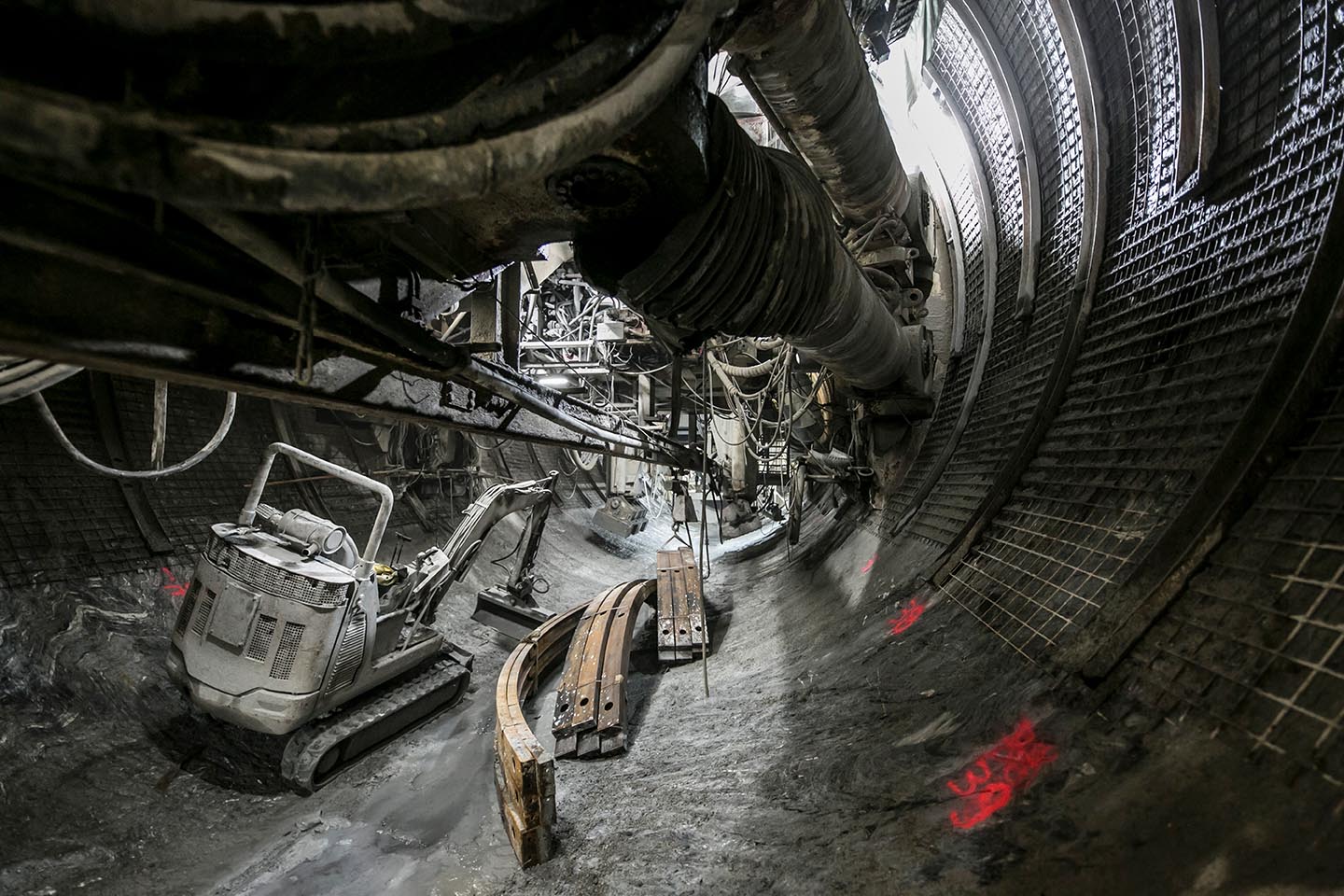

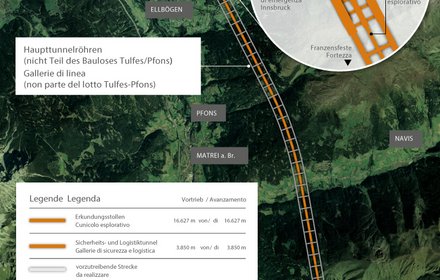

Erkundungsstollen

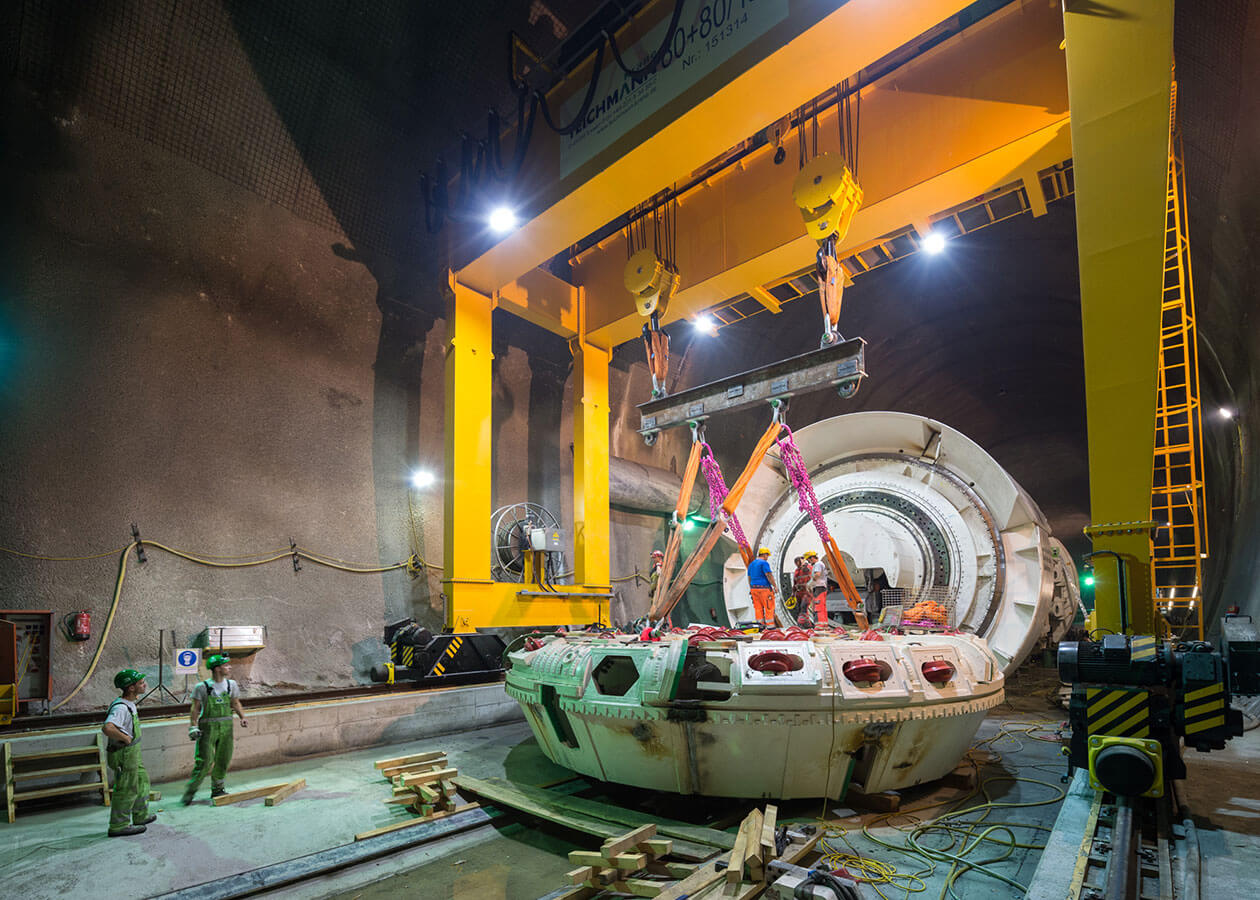

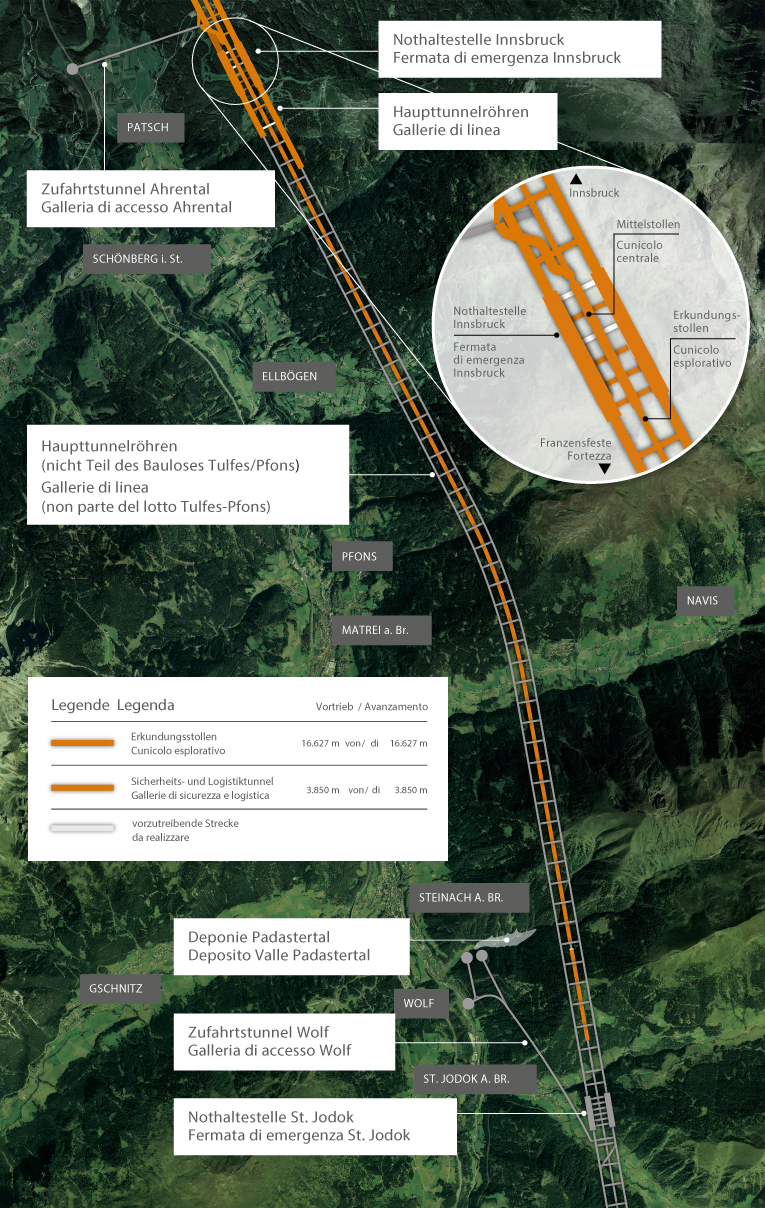

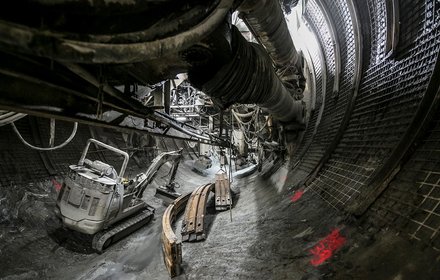

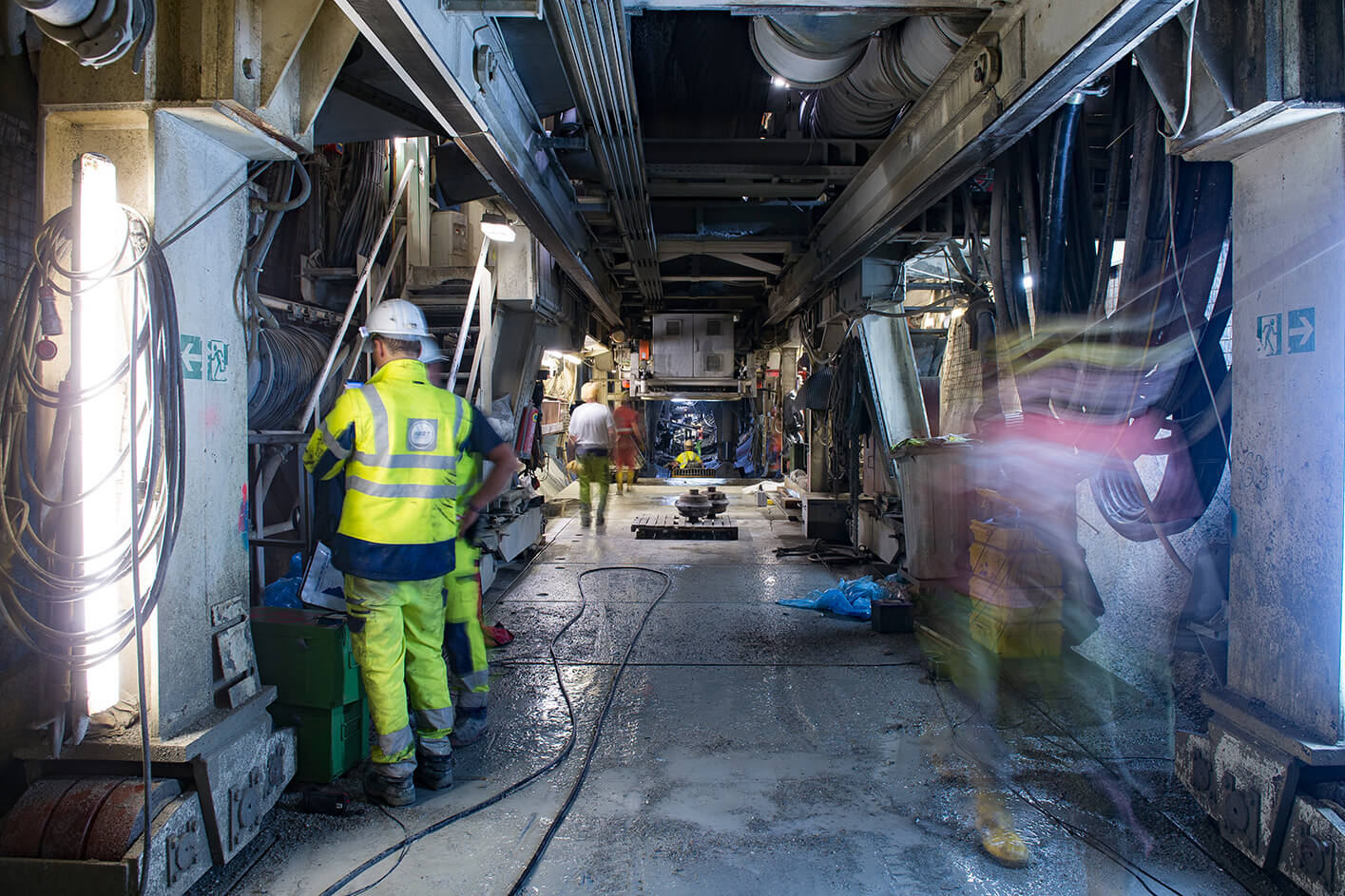

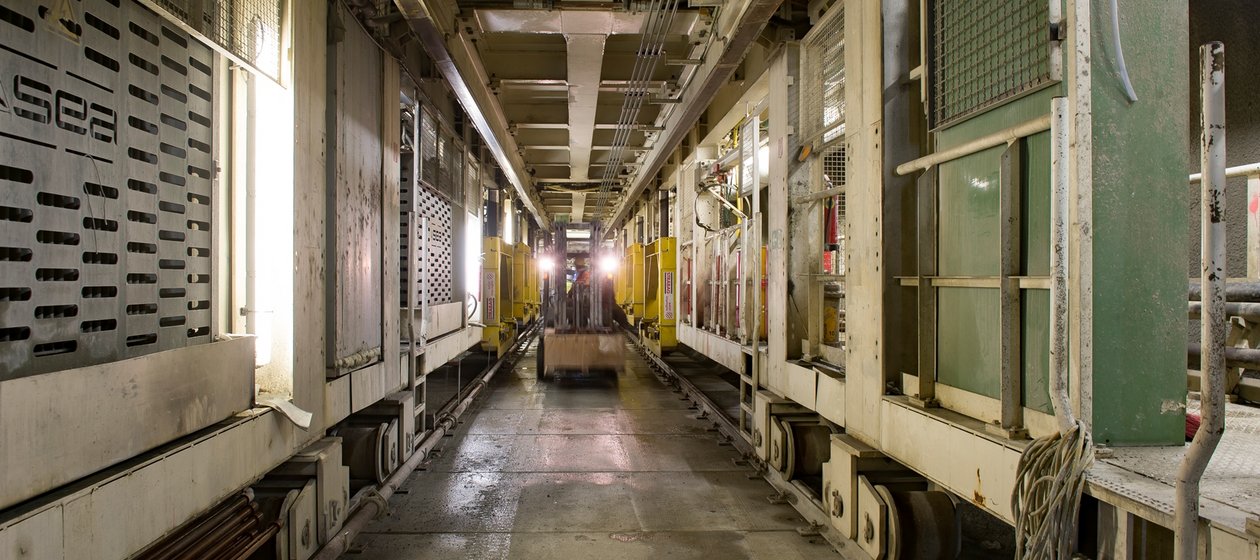

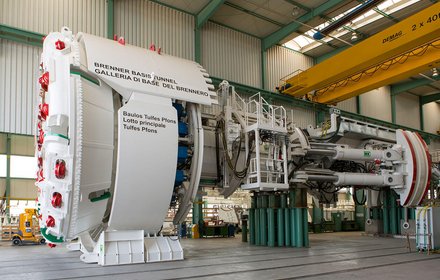

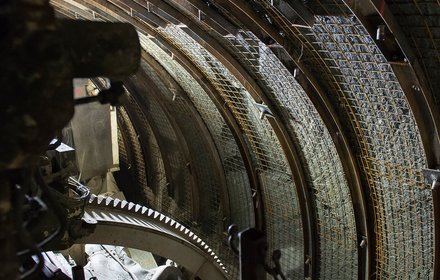

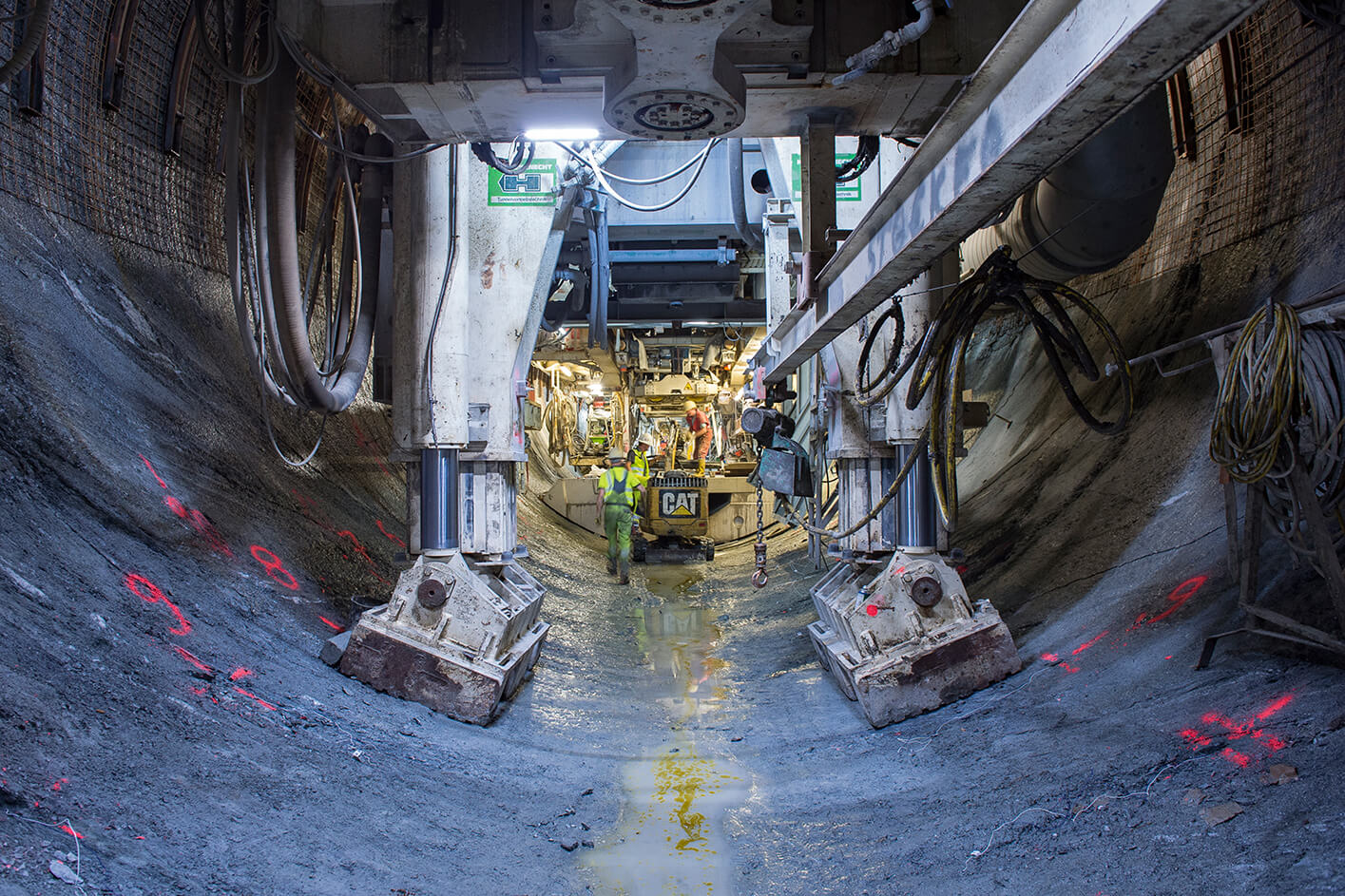

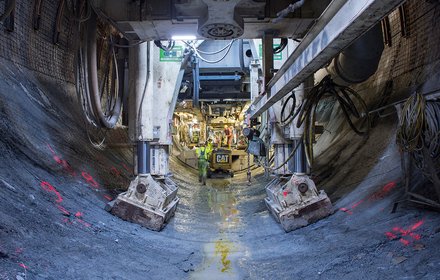

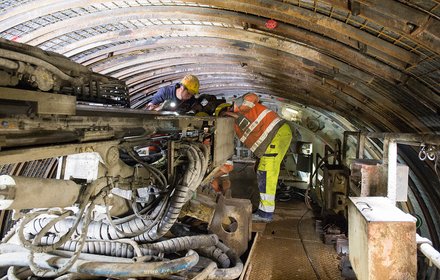

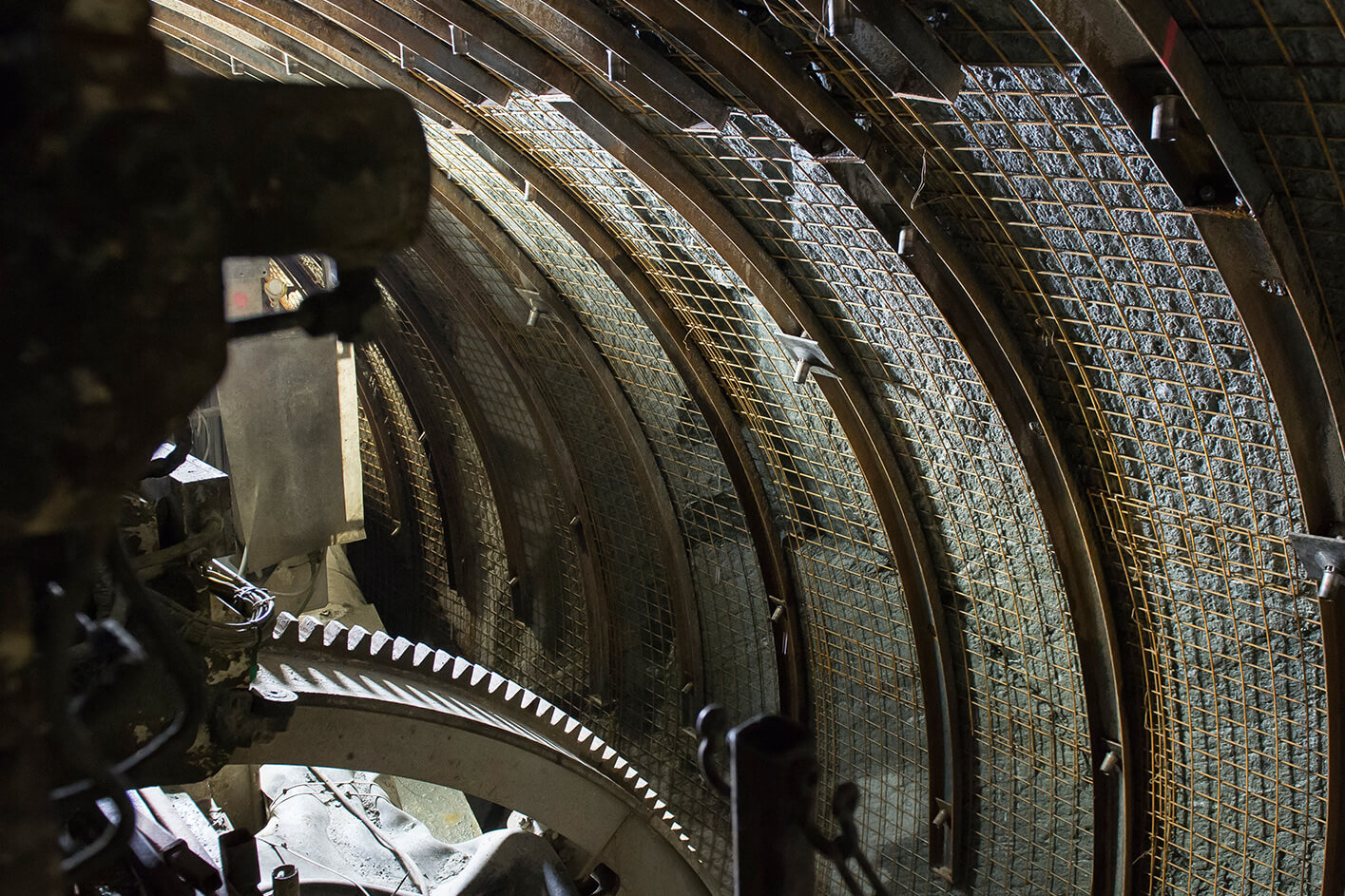

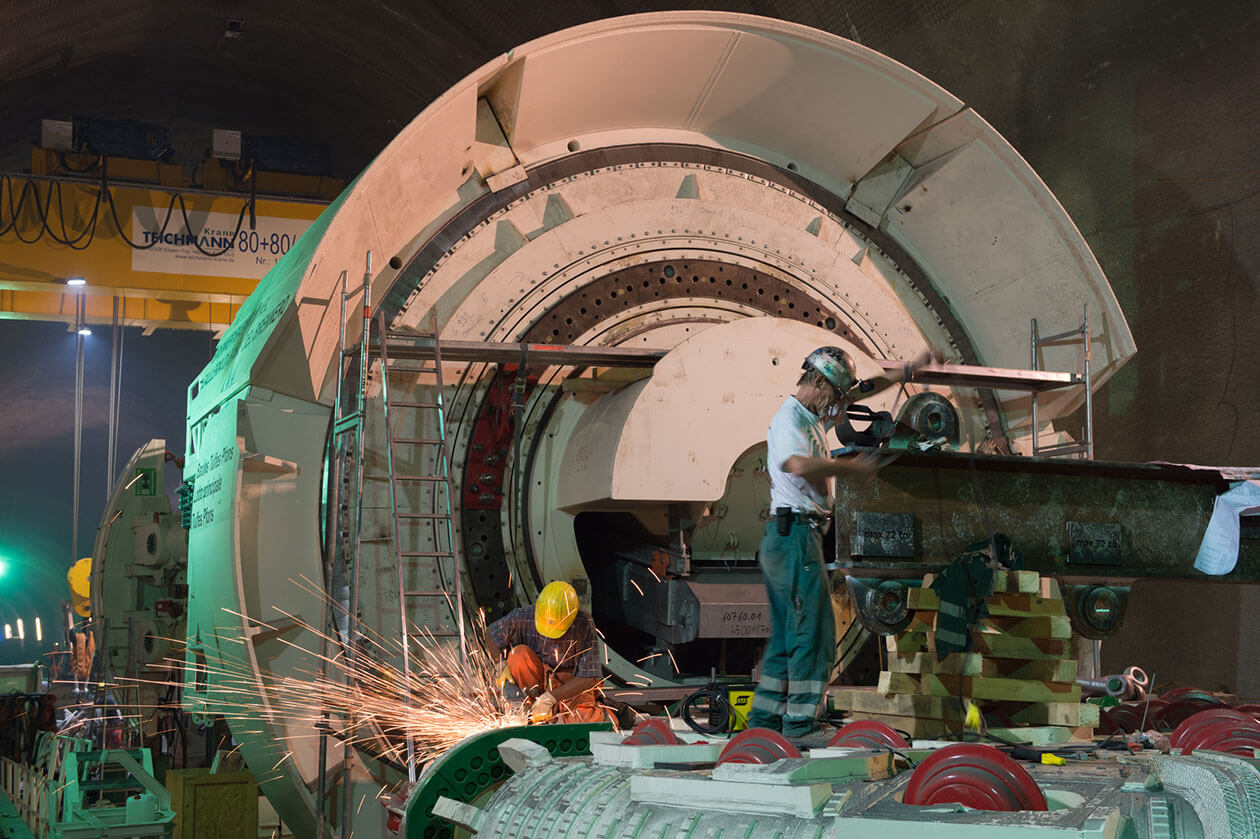

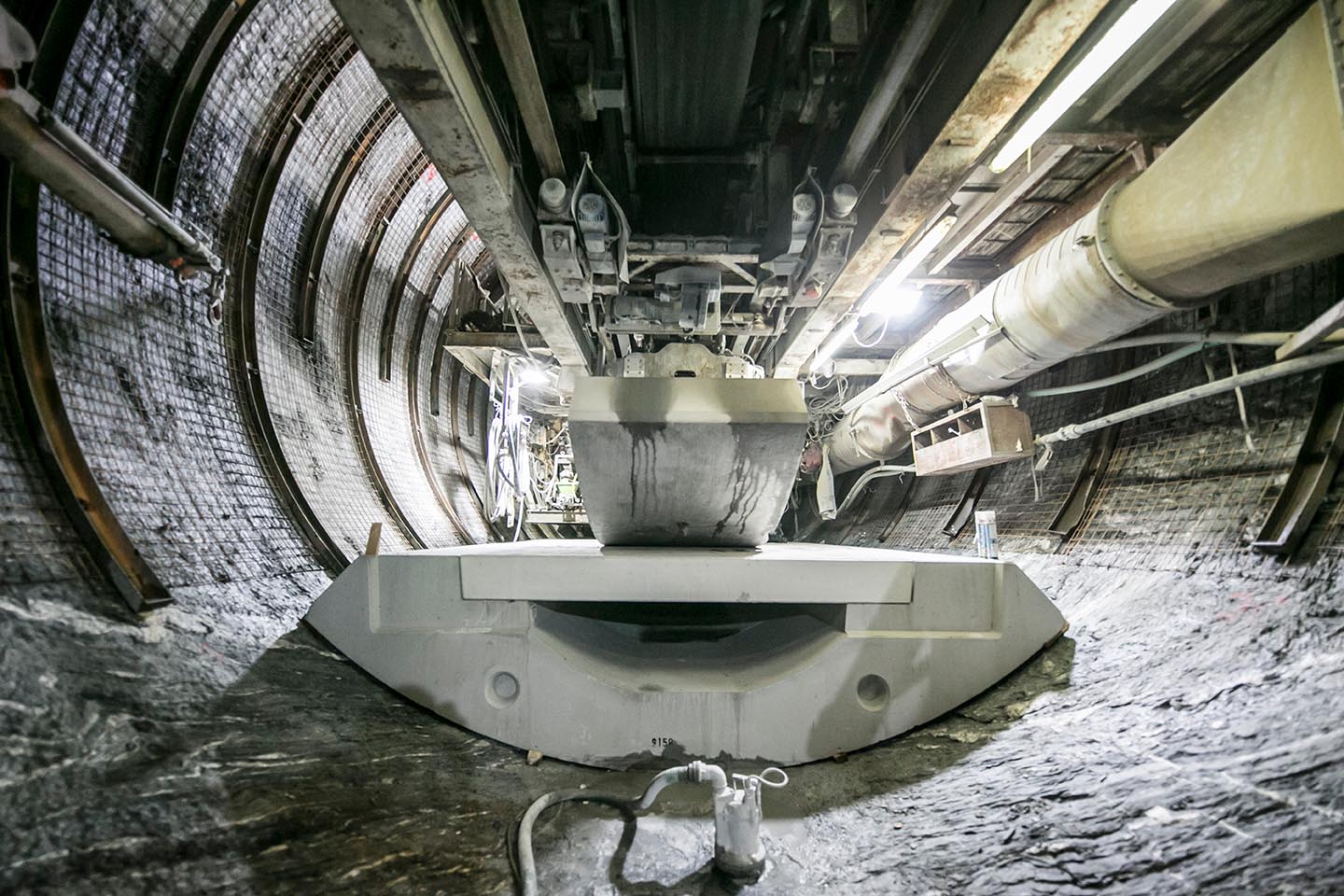

Das Baulos Tulfes-Pfons umfasste die Errichtung des 16,5 km langen Erkundungsstollenabschnitts zwischen dem Knotenpunkt Ahrental und dem Gemeindegebiet von Steinach am Brenner. Die 200 Meter lange Gripper Tunnelbohrmaschine (TBM) wurde am 26.09.2015 angedreht und arbeitete sich bis zum 06.07.2020 rund 16,7 km Richtung Süden vor. Seit dem erfolgten Durschschlag ist dieses Baulos mit dem Baulos Pfons-Brenner verbunden.

Verfüllung des Überbruchs "Iris"
Bei diesem Überbruch handelt es sich um einen Hohlraum, der sich im Zuge des Vortriebs des Erkundungsstollens in einer Störungszone gebildet hat. Dieser musste mittels Zementmörtelinjektionen von einem Injektionsstollen aus verfüllt werden, um Auswirkungen auf das Gesamttunnelsystem ausschließen zu können. Im Rahmen dieser Sanierungsmaßnahmen wurden von Juli 2020 bis Mai 2021 die Haupttunnelröhren im Störzonenbereich mittels Sprengvortrieb vorab über einen Hilfsangriff aus dem Erkundungsstollen aufgefahren, um bei der Ankunft der späteren Tunnelbohrmaschinen weitere Interferenzen vermeiden zu können.

ALLGEMEINES ZUM BAULOS

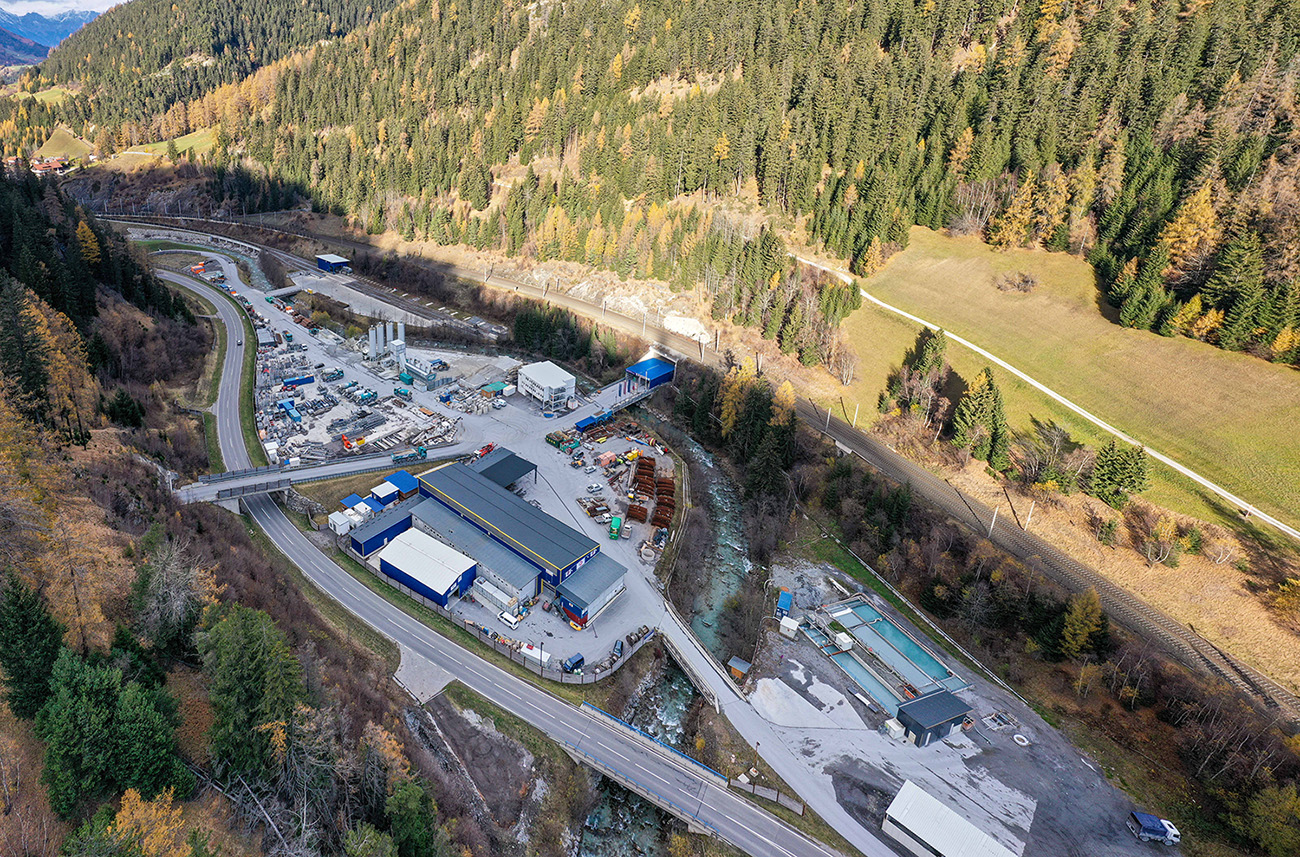

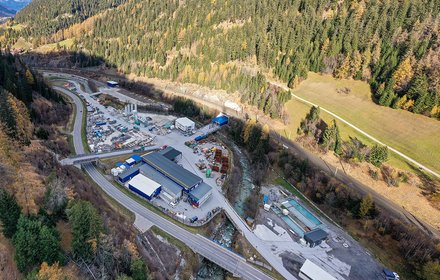

Die Arbeiten an diesem Baulos haben im Februar 2022 mit der Einrichtung der Baustellenfläche bei Wolf begonnen. Am 4. Mai 2022 erfolgte der Tunnelanschlag im Baulos.

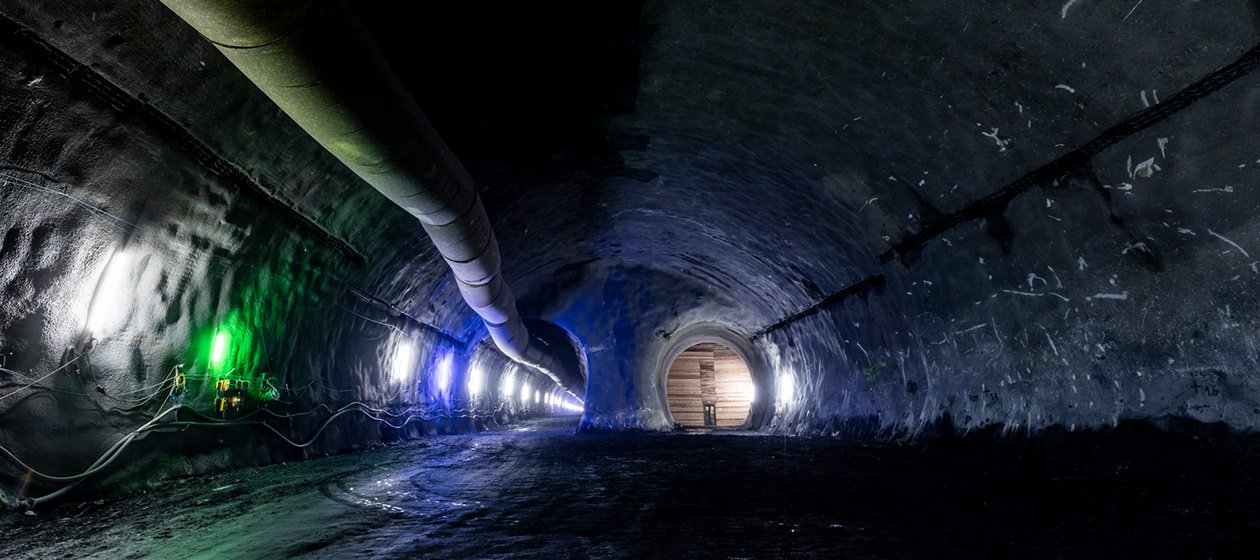

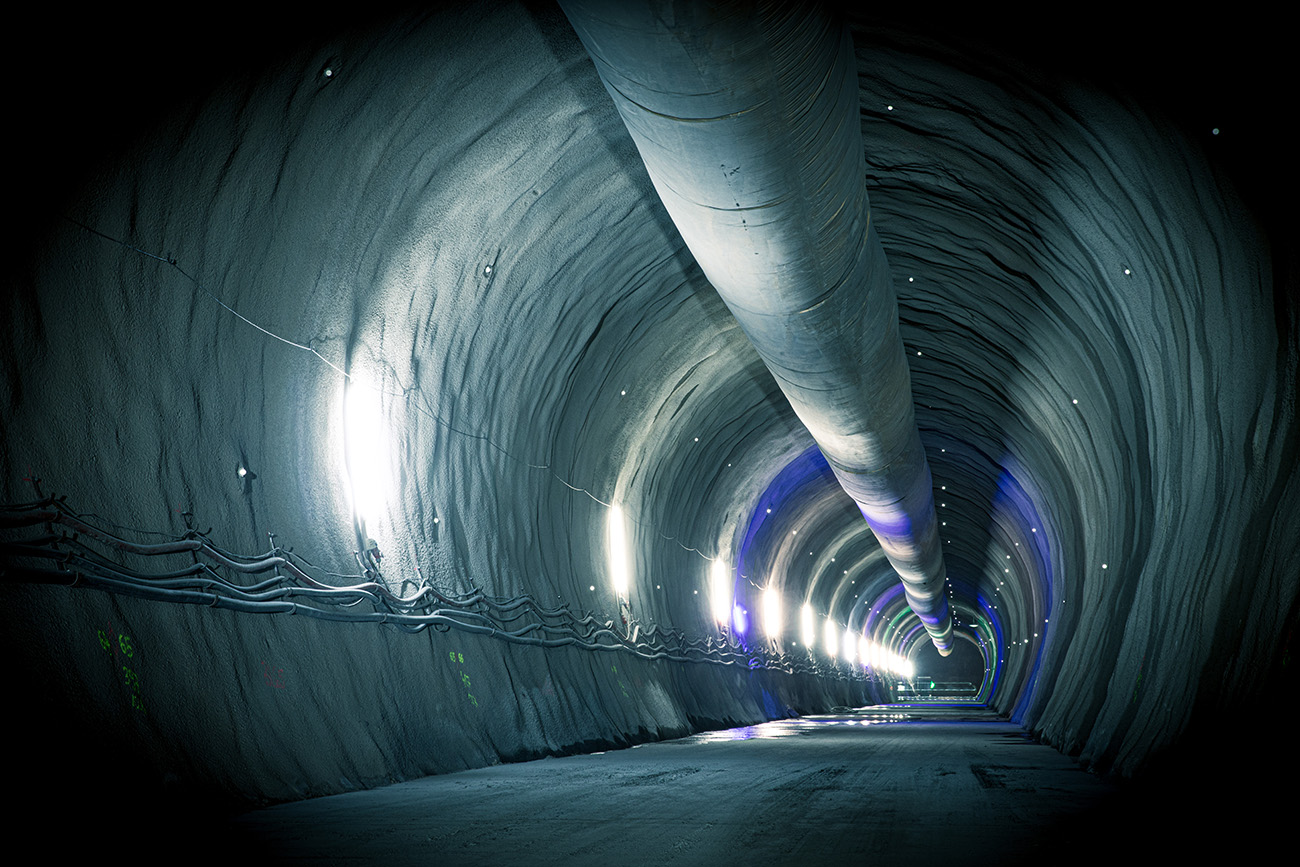

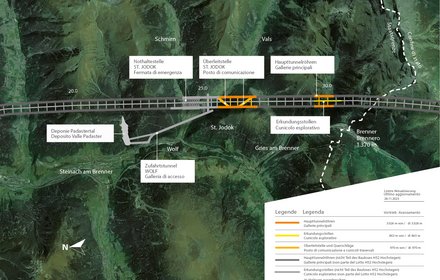

Beim Baulos H52 "Hochstegen" im Gemeindegebiet von Steinach am Brenner handelt es sich um einen Teilbereich des vormaligen, neu konzipierten Bauloses H51 "Pfons-Brenner". Dieser bisherige Projektabschnitt wurde in unterschiedliche Baulose aufgeteilt, um eine möglichst rasche und effiziente Weiterführung der Arbeiten im Sinne eines zügigen Gesamtprojektfortschrittes zu gewährleisten. Zur Haupterschließung wird der Zugangsstollen Wolf genutzt.

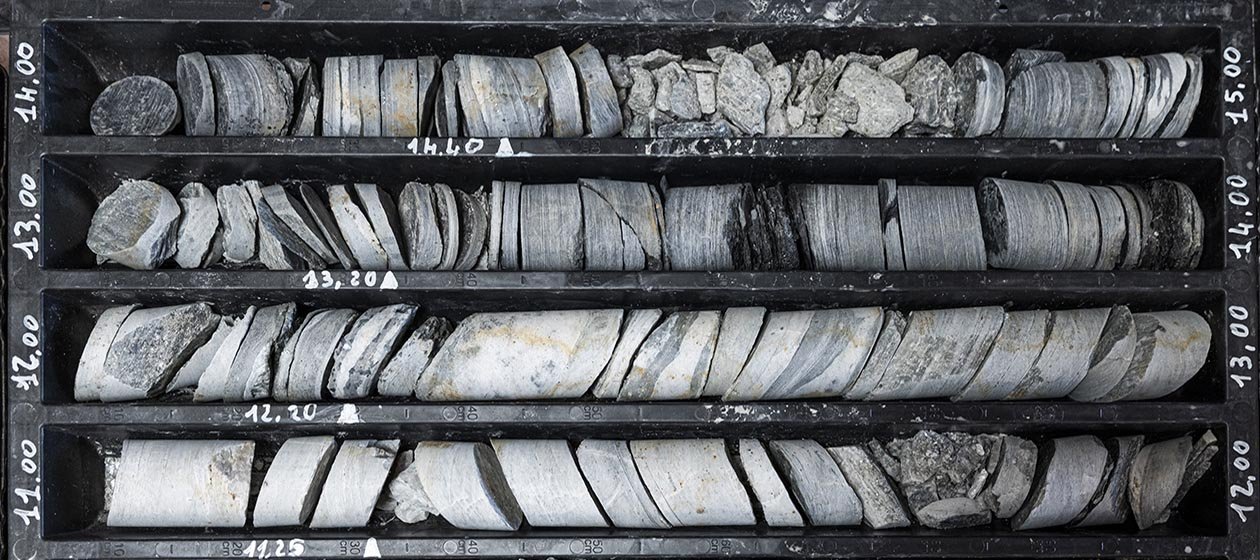

Das Los Hochstegen liegt in einer Störungszone, die durch eine äußerst komplexe Geologie geprägt ist. Auf einer Länge von rund 500 Metern sind wasserführende, karbonatische Gesteinsschichten vorherrschend. Deshalb gestaltet sich der Tunnelvortrieb in dieser Zone besonders anspruchsvoll. Der Auftrag für die Bauarbeiten im Baulos H52 "Hochstegen" wurde am 15.12.2021 dem Unternehmen Swietelsky Tunnelbau GmbH & Co KG gegeben. Die Angebotssumme beträgt rund 102 Millionen Euro, die Bauzeit wird mit 23 Monaten veranschlagt.

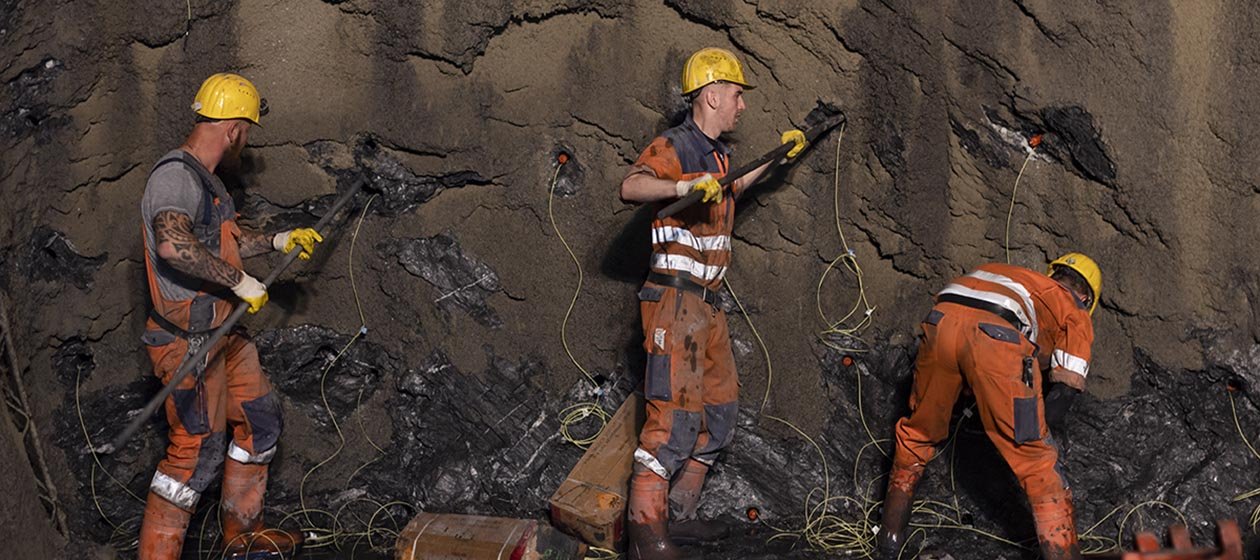

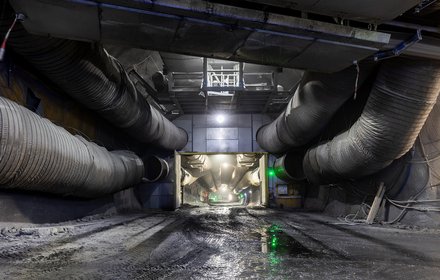

Kernstück ist der Vortrieb des Erkundungsstollens in Richtung Süden durch die sogenannte "Hochstegenzone", wobei der Vortrieb in diesem Bereich im Schutze von vorauseilenden Abdichtungs- und Sicherungsinjektionen erfolgt.

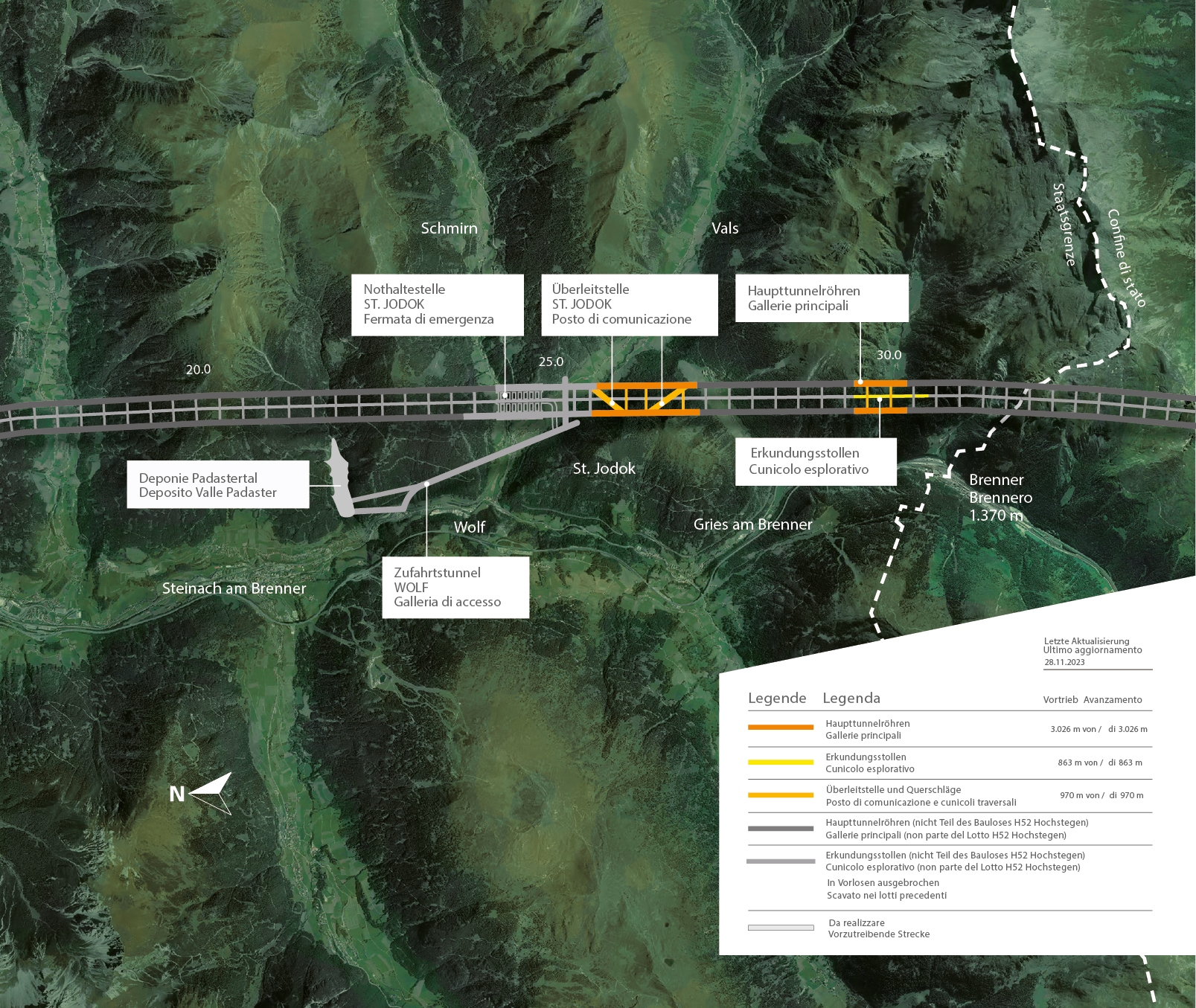

Die Arbeiten umfassen im Wesentlichen folgende Bauwerke:

• 1,2 km Erkundungsstollen in Richtung Süden
• 2,6 km Haupttunnel in Richtung Süden
• 0,6 km Verbindungstunnel
• 0,3 km Querschläge

Aktuelle Bauarbeiten

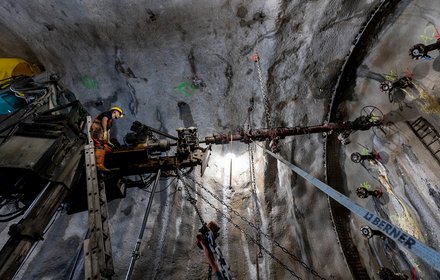

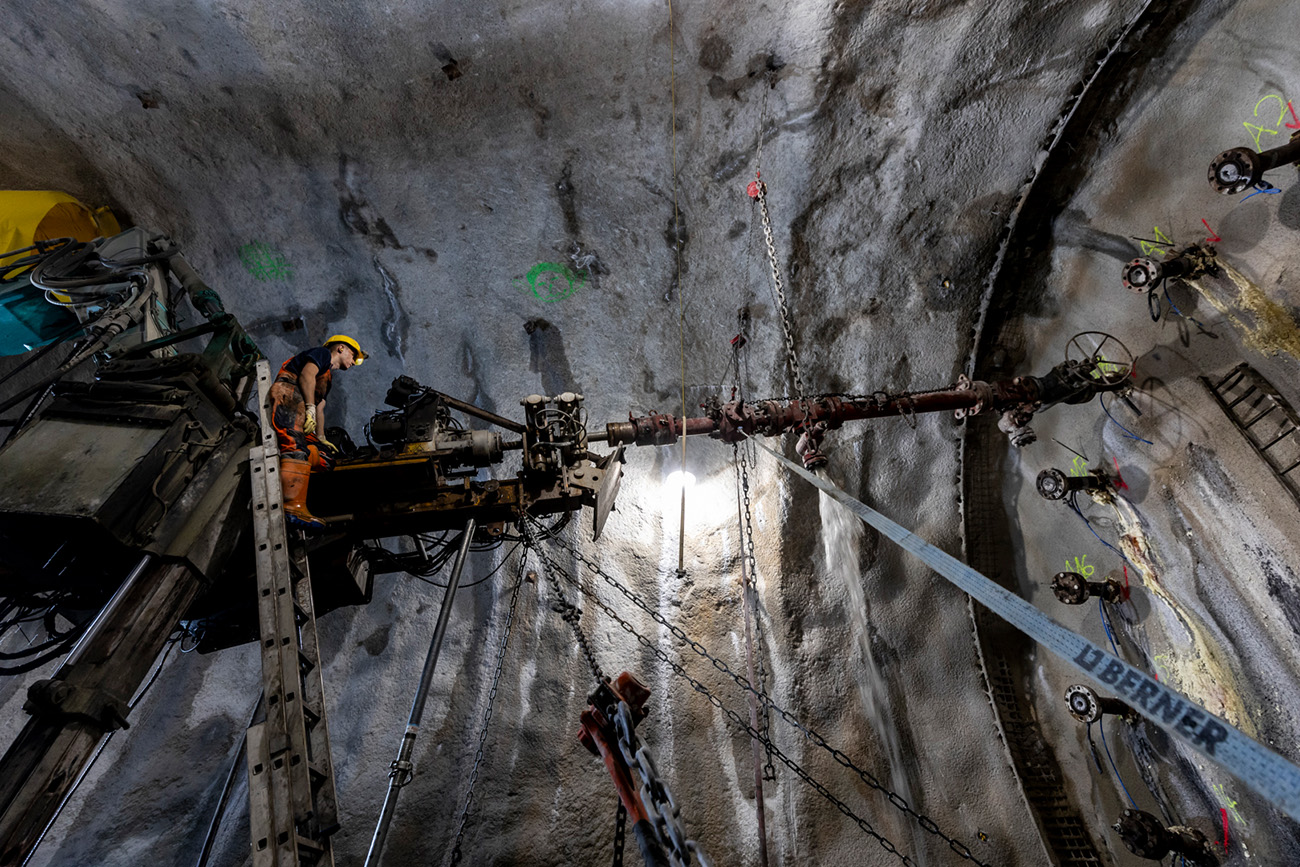

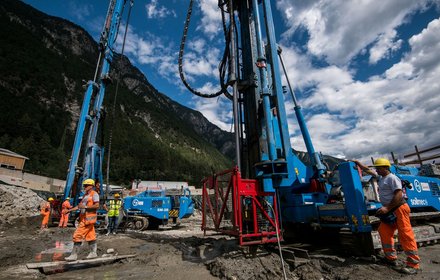

• Injektionsmaßnahmen im Bereich des Erkundungsstollens im Hochstegenmarmor

Abgeschlossene Bauarbeiten

• Installation eines ca. 9 km langen Förderbandes zum Baulos "H41 Sillschlucht-Pfons"

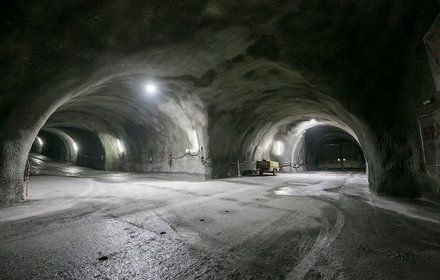

• Errichtung eines Hilfsangriffs vom Erkundungsstollen aus zu den Haupttunnelröhren im Bereich der Hochstegenzone
• Durchörterung des nördlichen Übergangs zum Hochstegenmarmor im Erkundungsstollen und den Haupttunneln
• Errichtung der Überleitstelle

Hydrogeologische Baubegleitung und wasserwirtschaftliche Beweissicherung:

Mit Gebirgsverbesserungsmaßnahmen in Form von Injektionen sollen sowohl Wasserzutritte als auch eine Absenkung der Wasserspiegel in den Schutzgebieten "Hinteres Venntal" und "Hinteres Valsertal-Natura 2000" vermieden und die Zutrittsmengen deutlich reduziert werden.

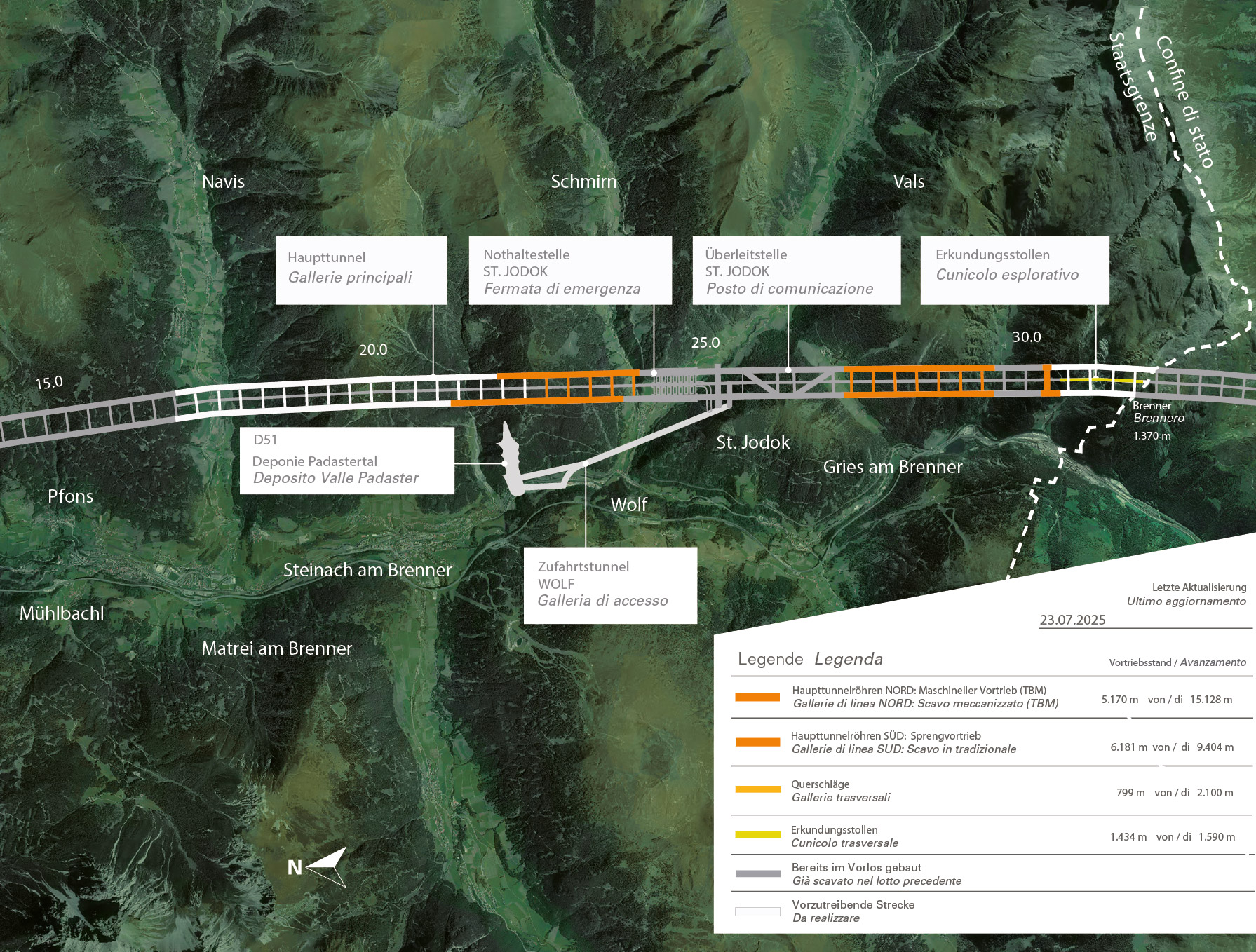

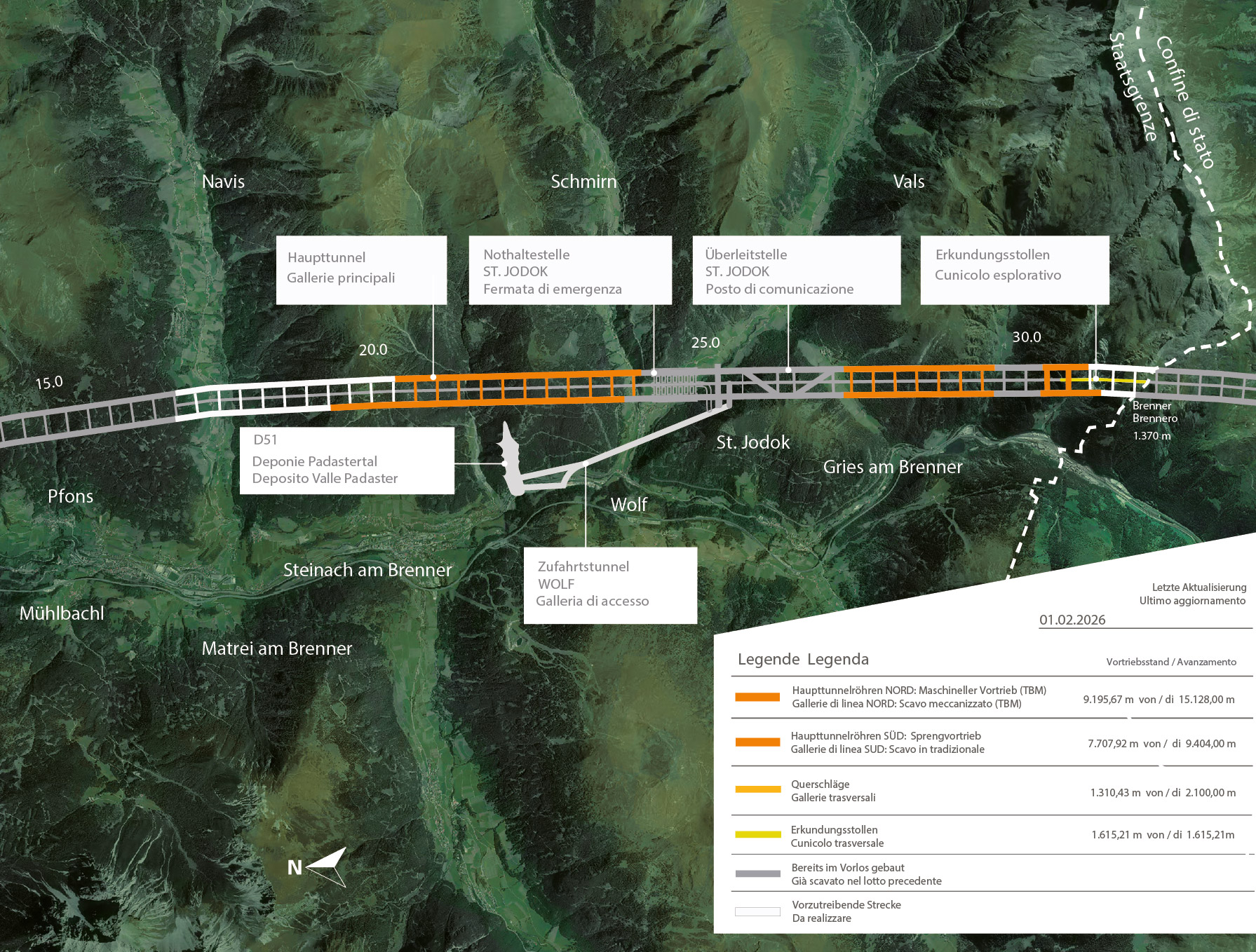

ALLGEMEINES ZUM BAULOS

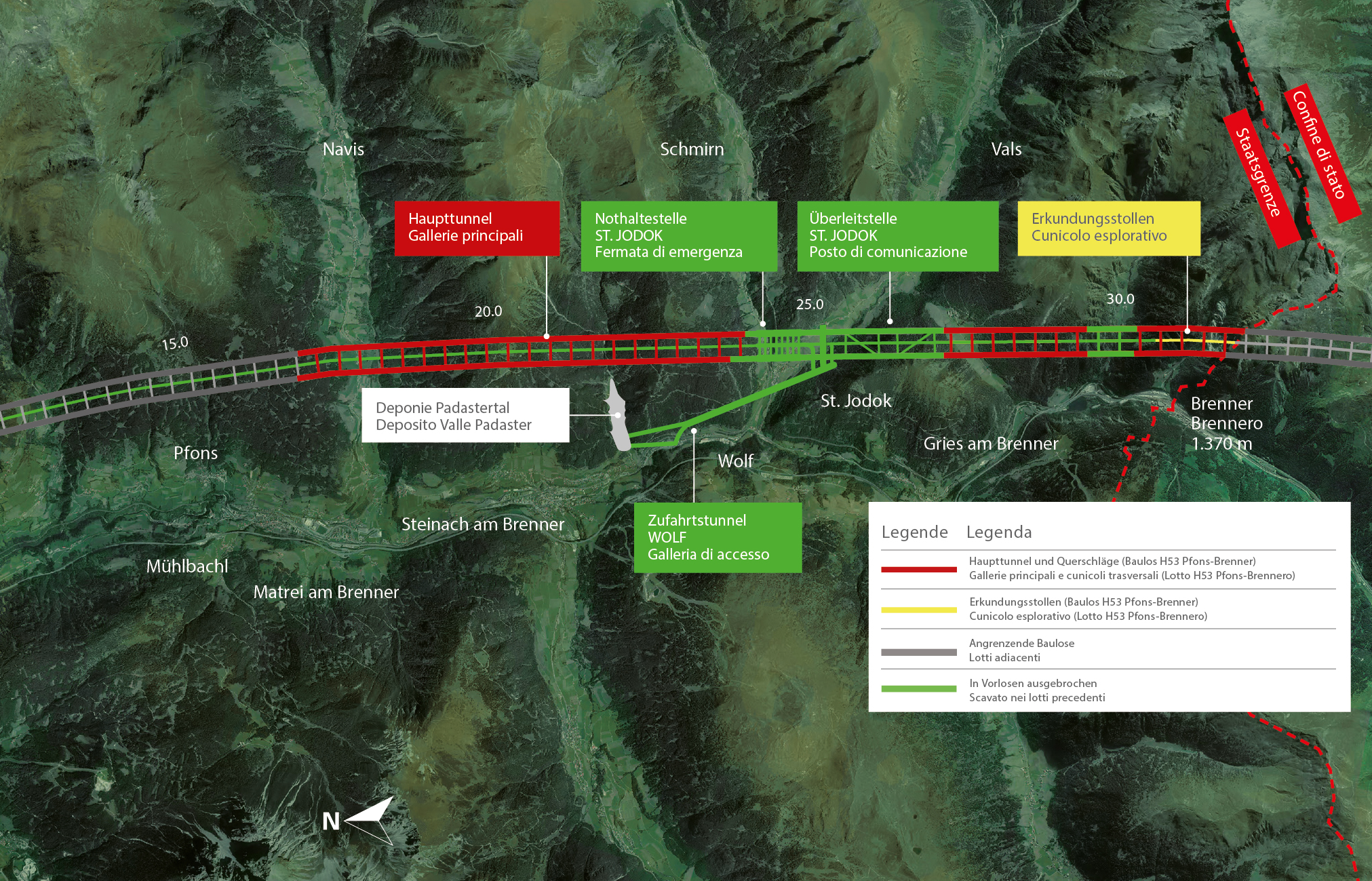

Am 4. April 2023 wurde der Zuschlag für das Baulos "H53 Pfons-Brenner" an eine Arbeitsgemeinschaft, bestehend aus Porr Bau GmbH, Marti GmbH Österreich und der Marti Tunnel AG Schweiz, erteilt.

Mit dieser Vergabe sind die Tunnelbauarbeiten des letzten verbliebenen Bauloses des Brenner Basistunnels beauftragt. Die Auftragssumme für das nunmehr größte Baulos auf österreichischem Projektgebiet beträgt 959 Mio. Euro. Die Bauzeit für diesen Projektabschnitt ist mit 70,5 Monaten anberaumt.

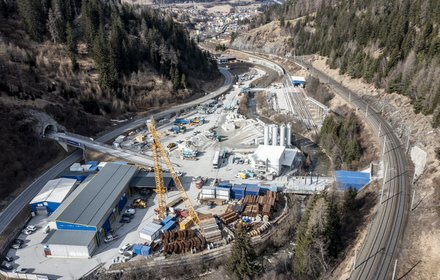

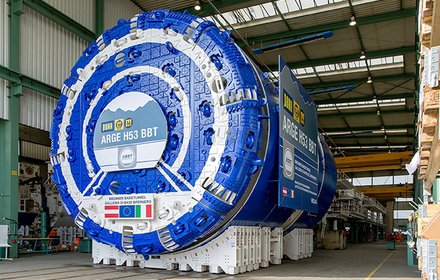

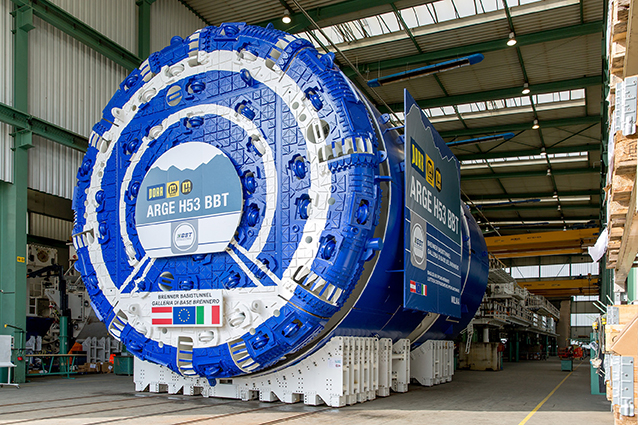

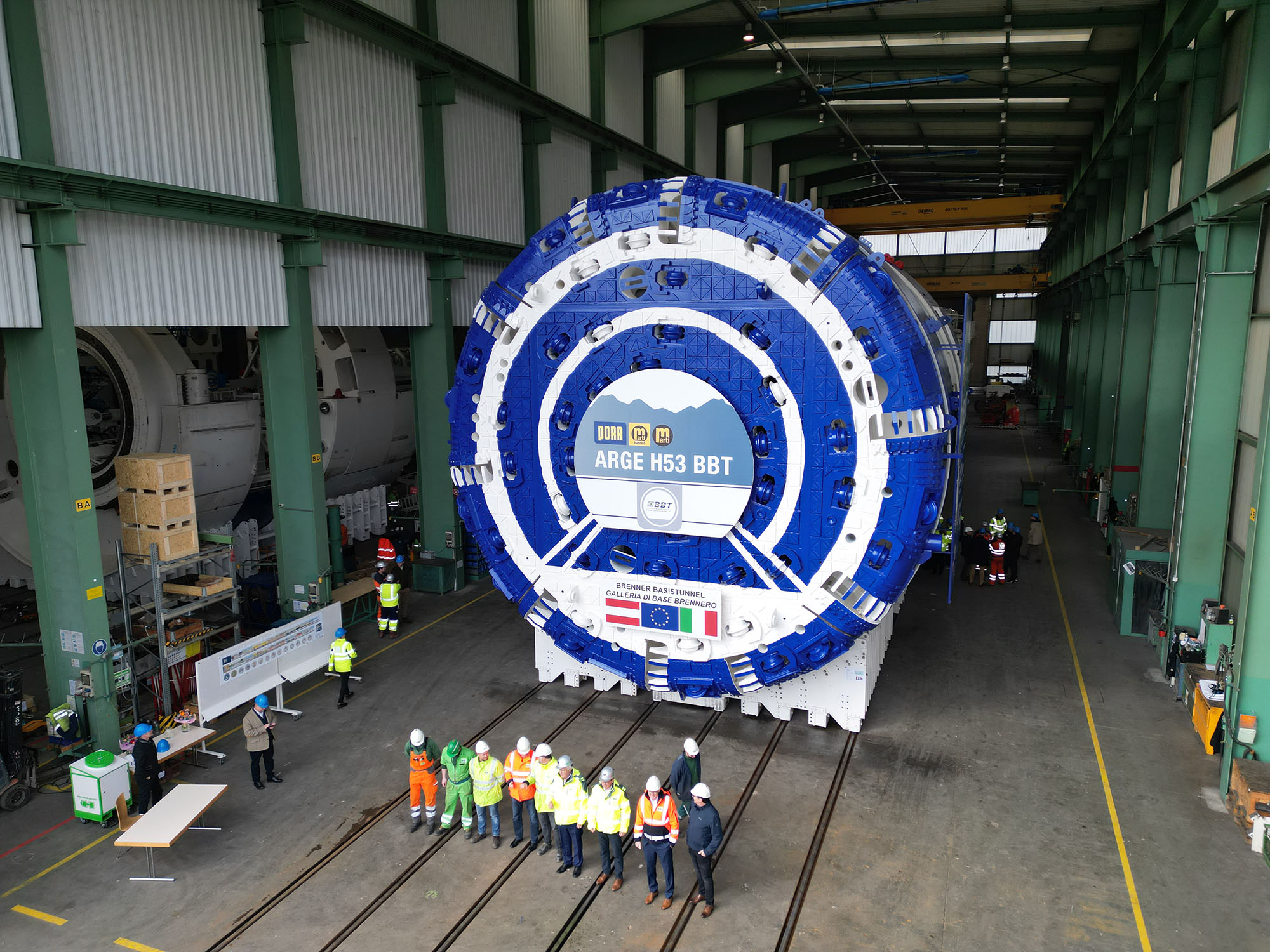

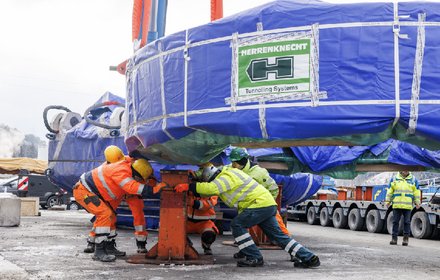

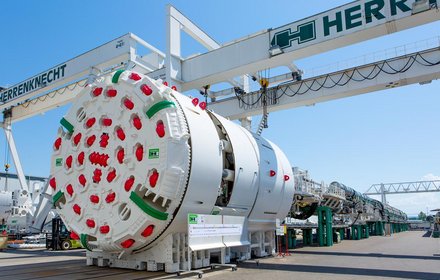

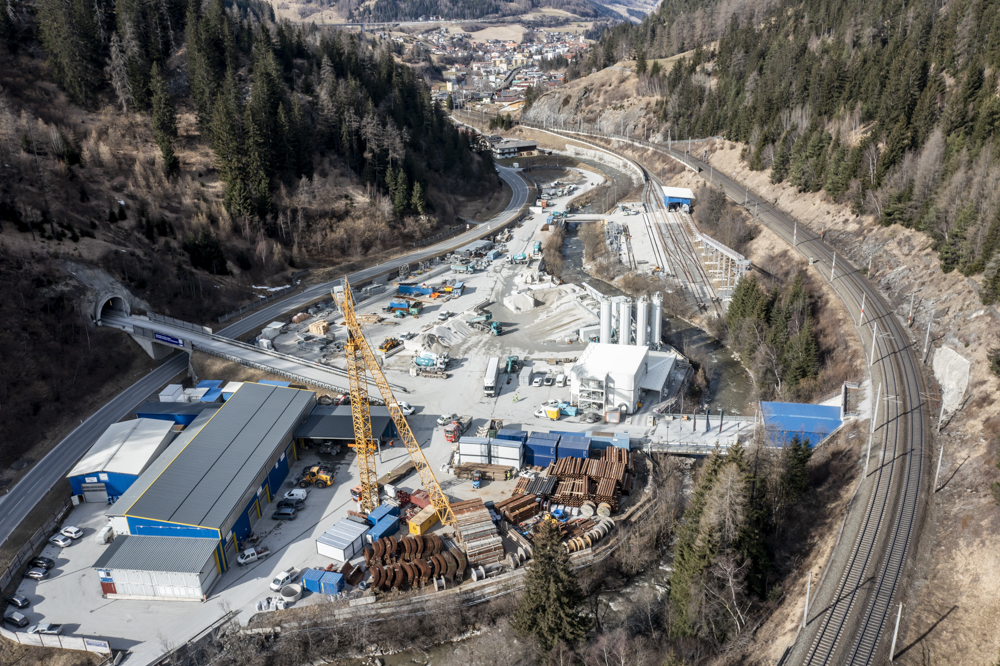

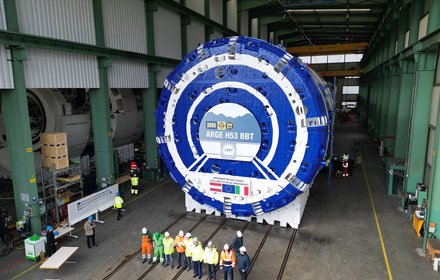

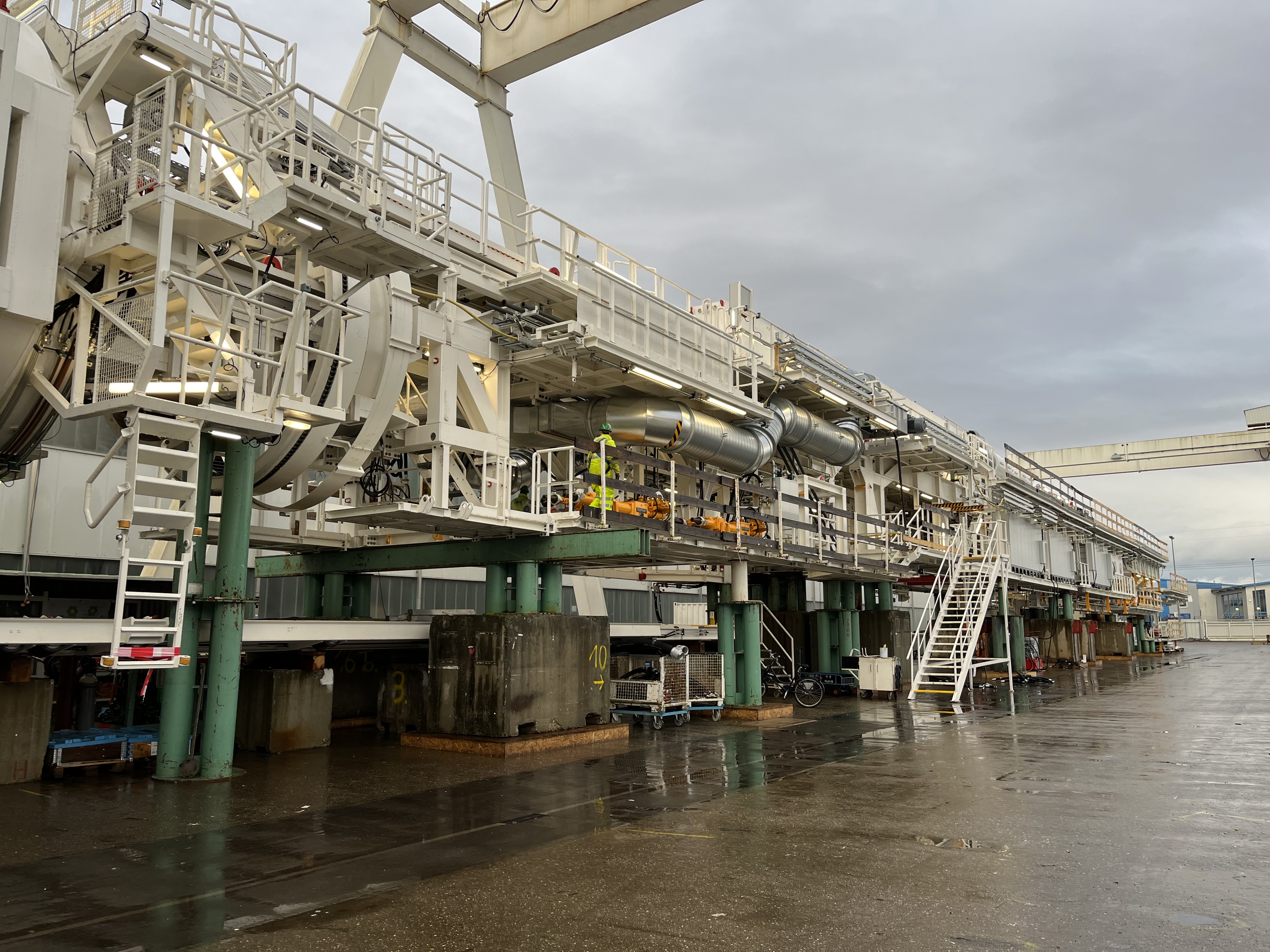

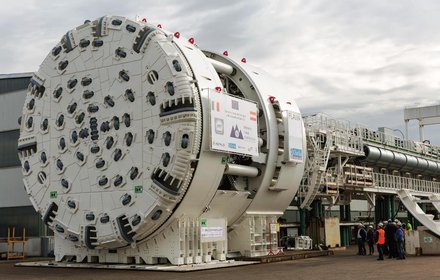

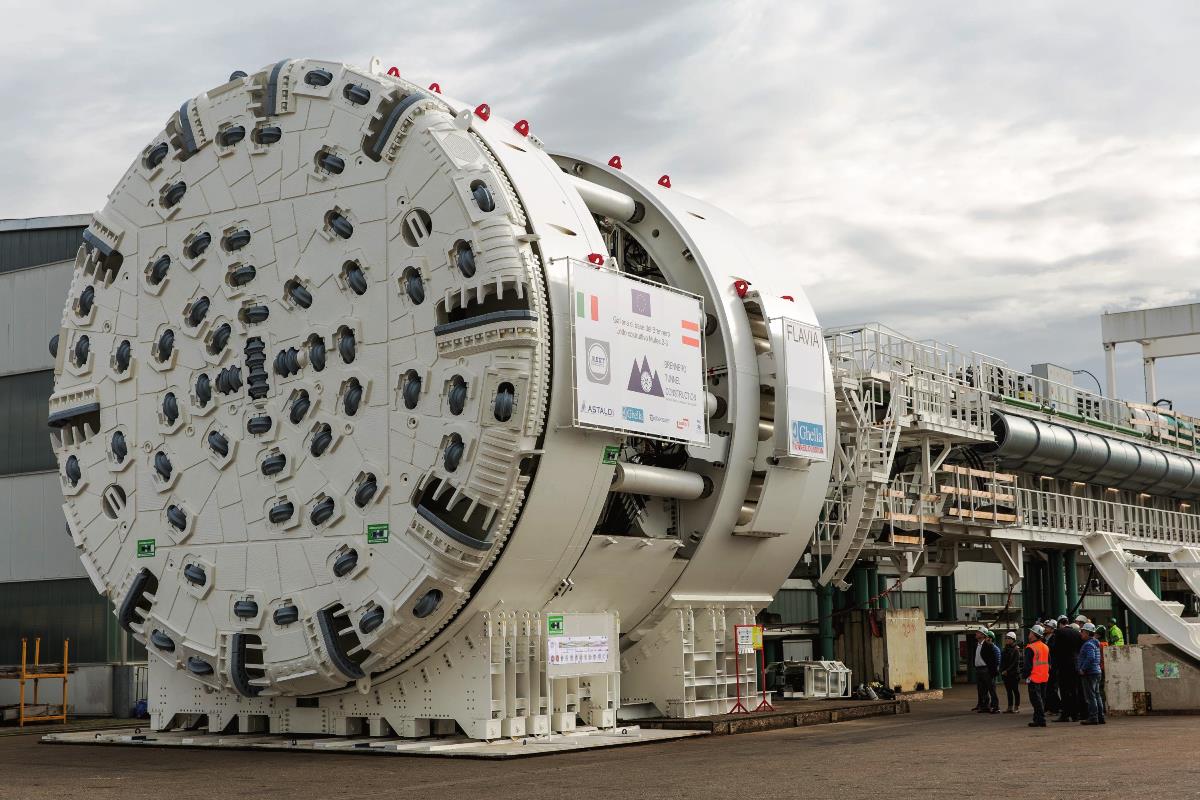

Der Baubeginn für dieses Baulos erfolgte am 4.5.2023. Damit wurde auch der Bestellvorgang für die beiden Tunnelbohrmaschinen (TBM) für dieses Los eingeleitet. Die beiden TBM werden je Haupttunnelröhre rund 7,6 km (insgesamt ca. 15,2 km) Vortriebsstrecke auffahren. Aufgrund der vertraglichen Bestell-, Liefer- und Montagezeiten ist im Herbst 2024 mit dem Vortriebsbeginn der Tunnelbohrmaschinen in Richtung Norden zu rechnen.

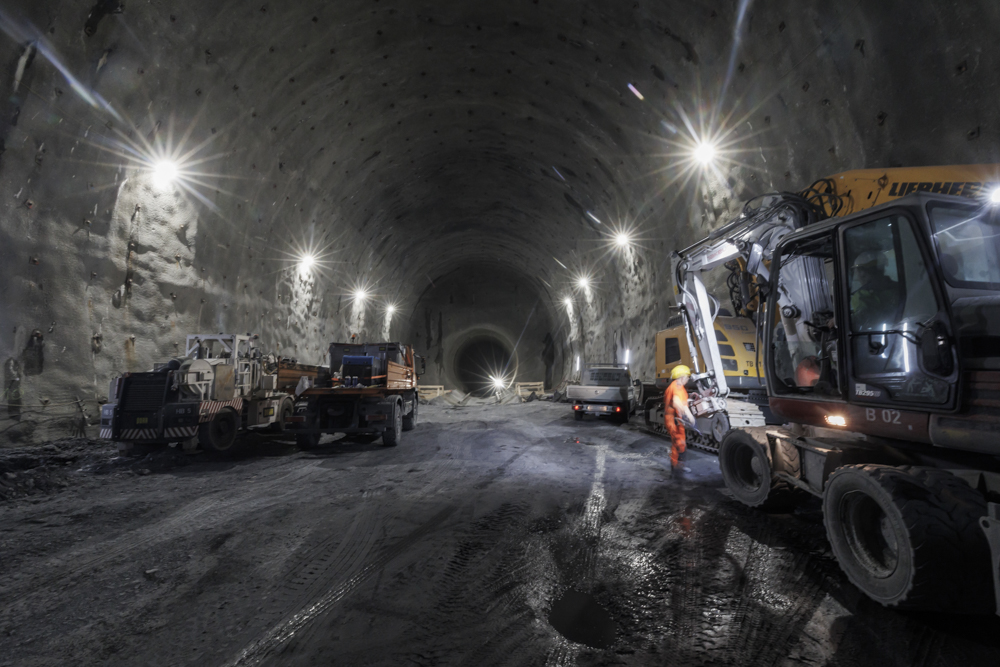

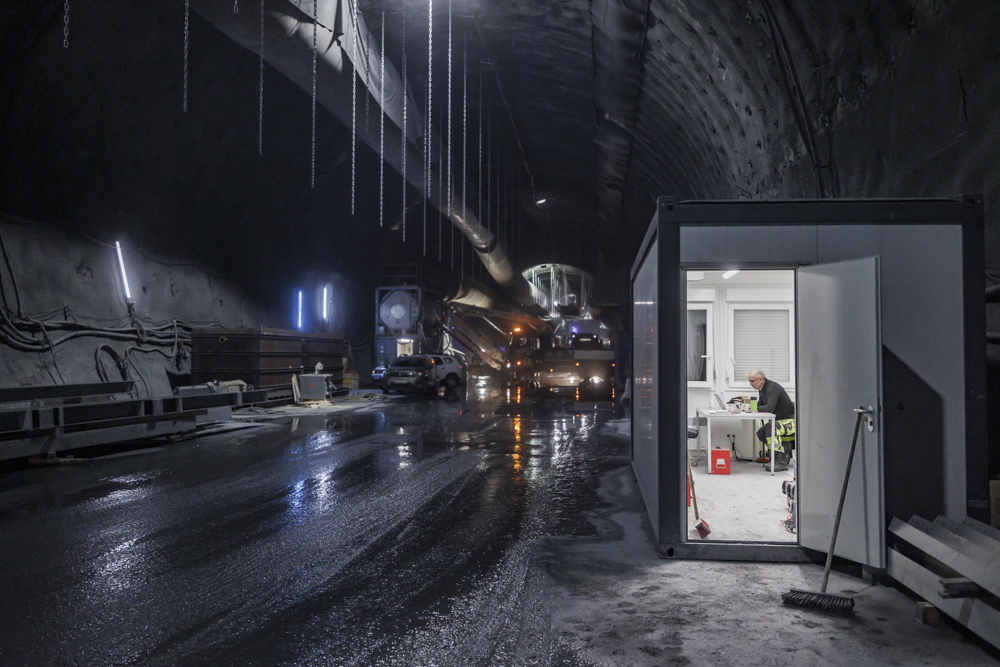

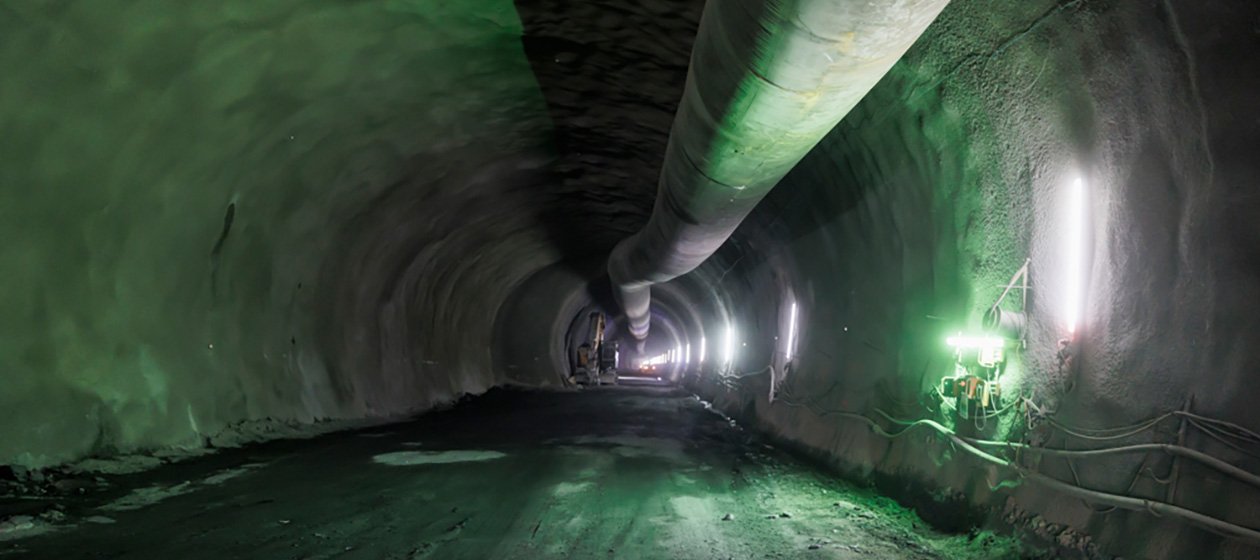

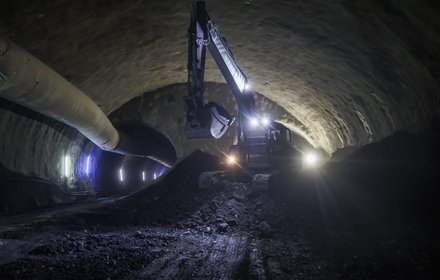

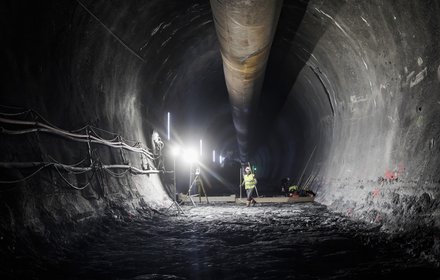

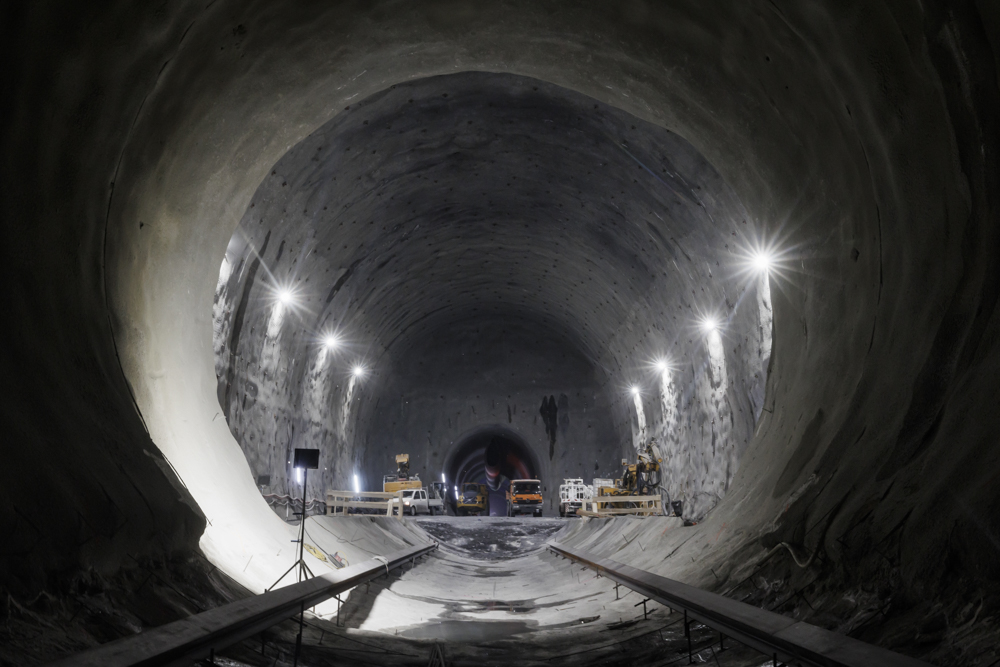

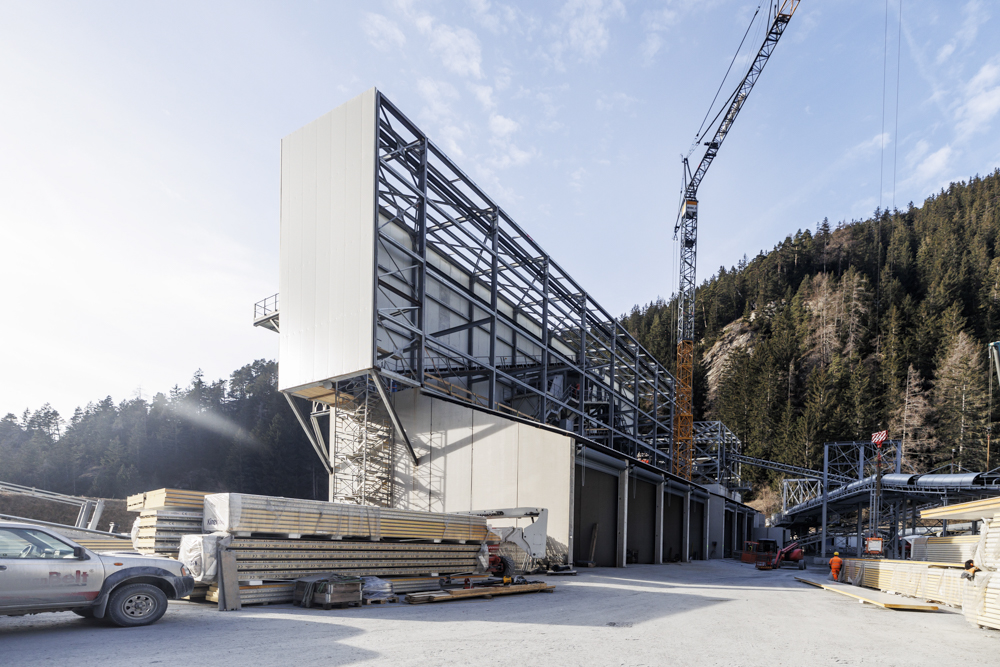

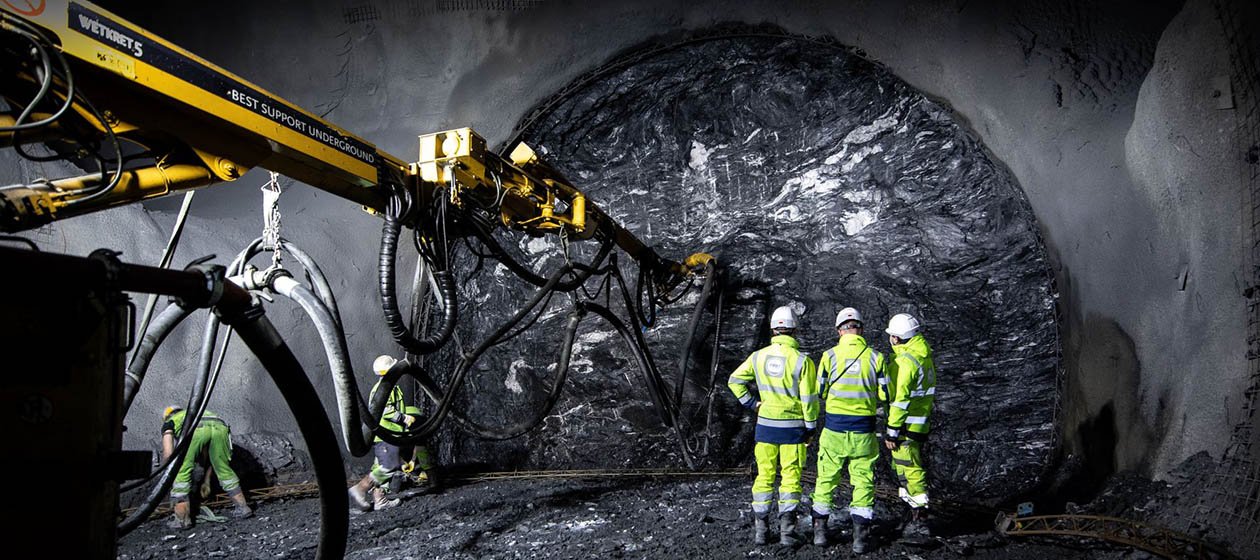

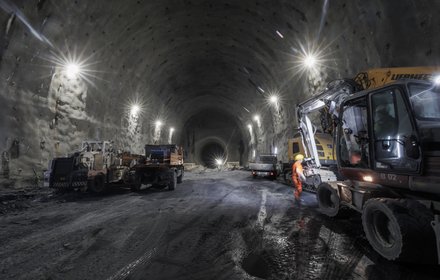

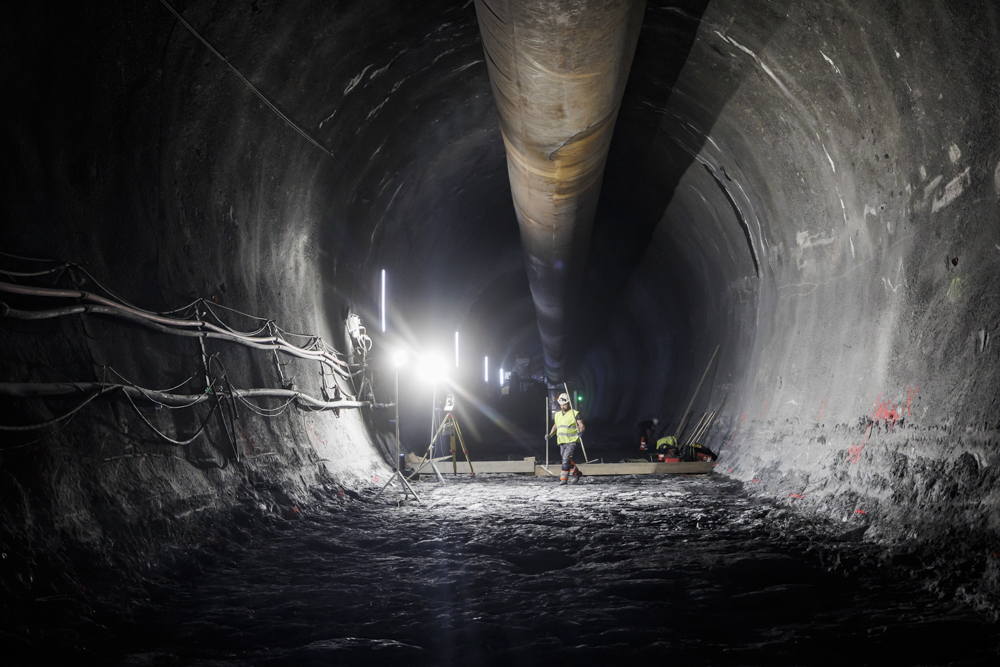

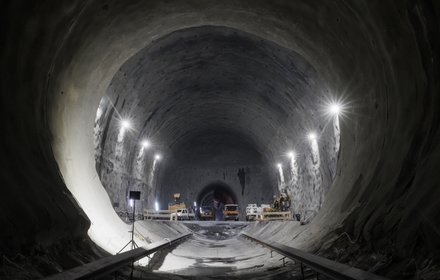

Deutlich früher werden die Vortriebsarbeiten gemäß "NATM" (New Austrian Tunneling Method, zyklischer Vortrieb) Richtung Süden bis zur Staatsgrenze am Brenner aufgenommen. Diese beginnen voraussichtlich im Frühjahr 2024. Bis dahin erfolgt die Einrichtung der Baustelle.

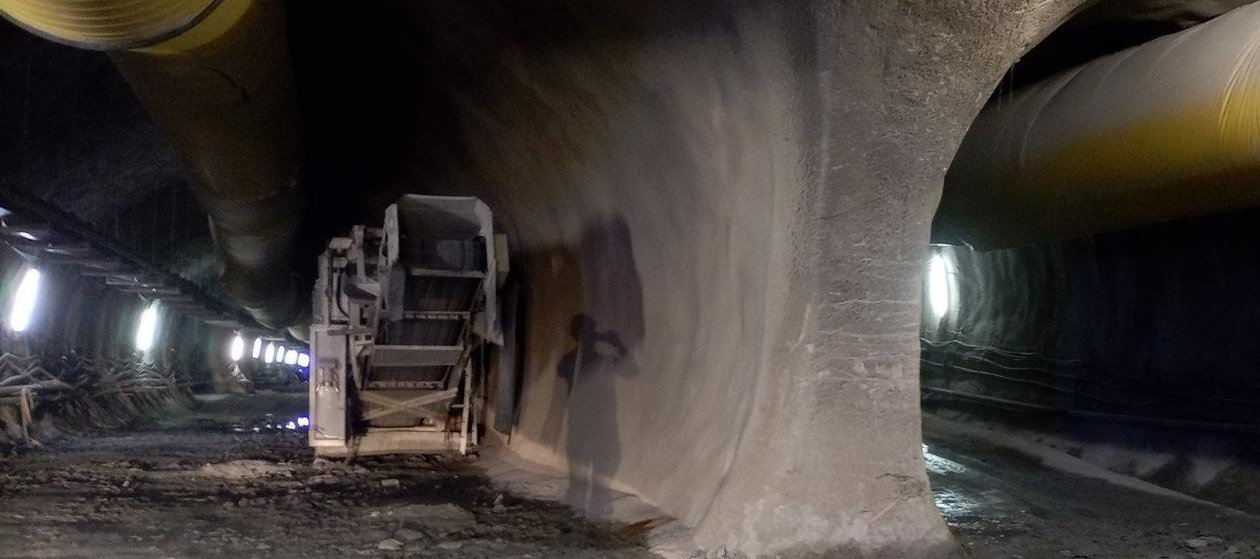

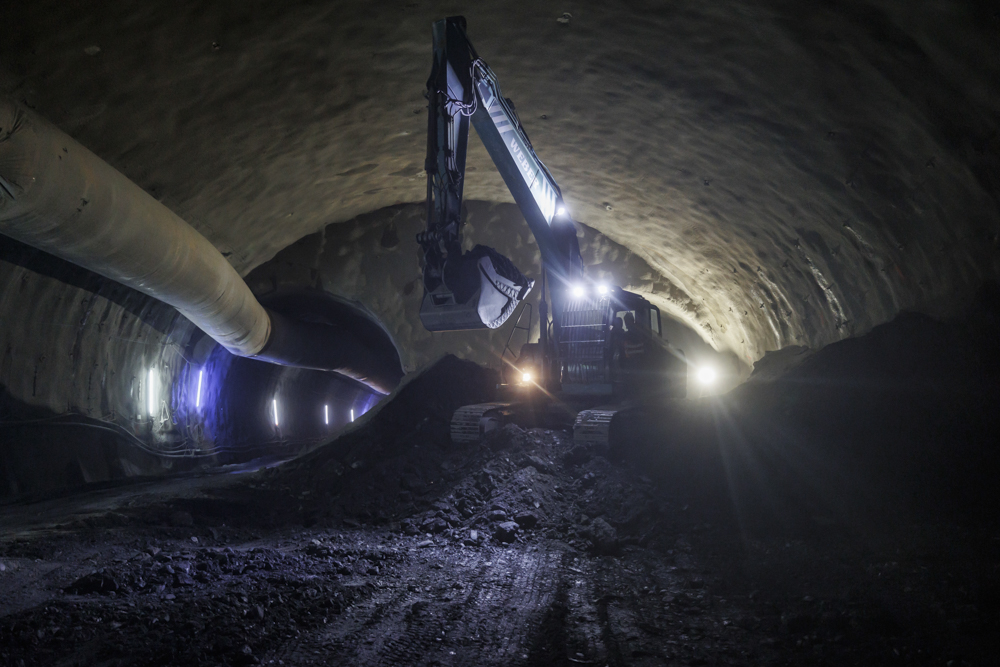

Auf die Mineure wartet im Südabschnitt des Bauloses H53 Pfons-Brenner eine Strecke von rund 5 km je Haupttunnelröhre (insgesamt 10 km). Zeitgleich werden die Vortriebsarbeiten im Erkundungsstollen fortgesetzt, hier haben die Mineure eine Vortriebsstrecke von ca. 1,3 km zu bewältigen.

Parallel zu den jeweiligen Vortrieben im Norden und im Süden des Bauloses werden 37 Querschläge zu jeweils ca. 70 m, somit 2.590 m, ausgebrochen. Nach Abschluss der Vortriebsarbeiten im jeweiligen Abschnitt erfolgen die Innenschalenarbeiten im gesamten Bereich von der Losgrenze zum Baulos H41 Sillschlucht-Pfons bis zur Staatsgrenze am Brenner, sowie im Zufahrtstunnel Wolf.

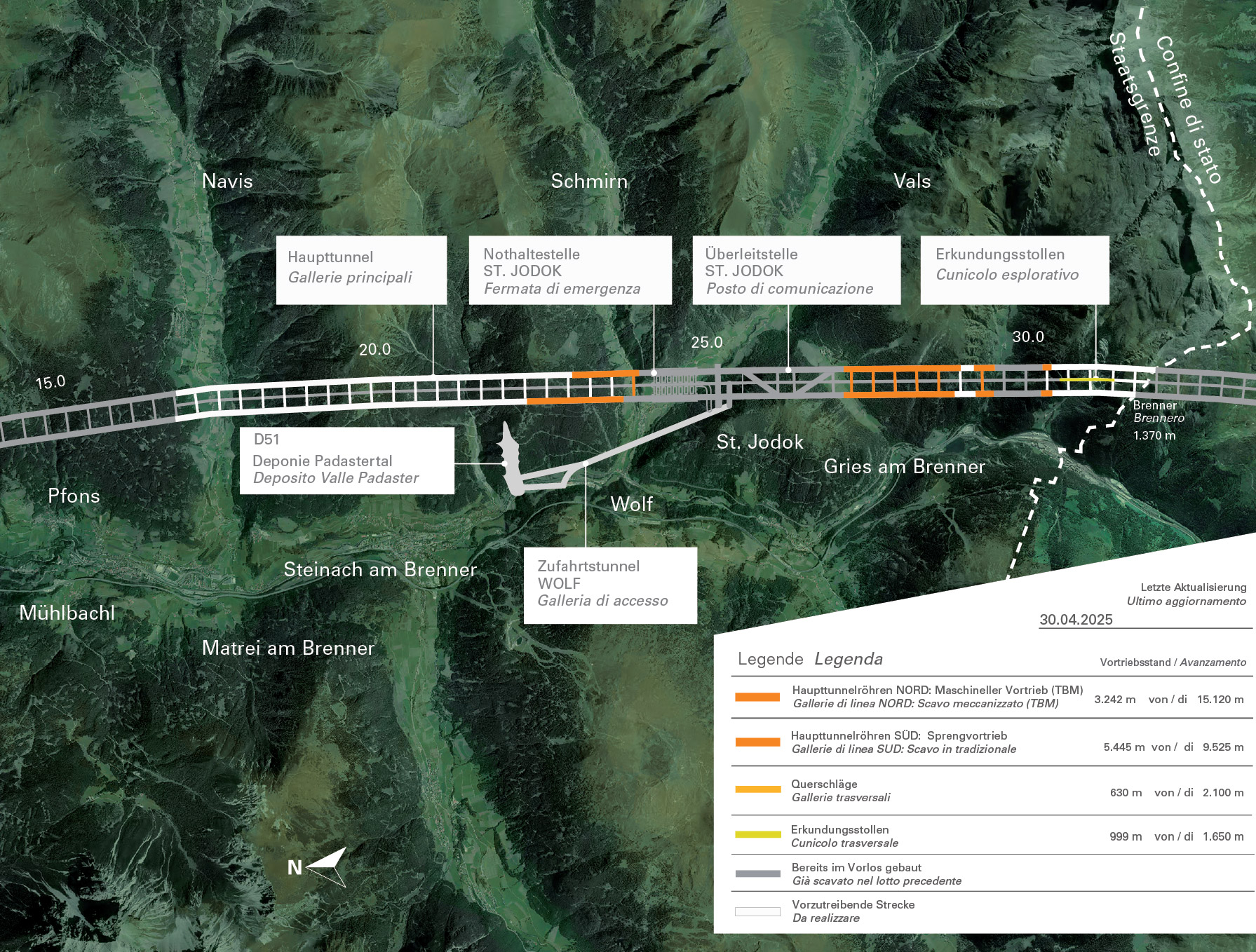

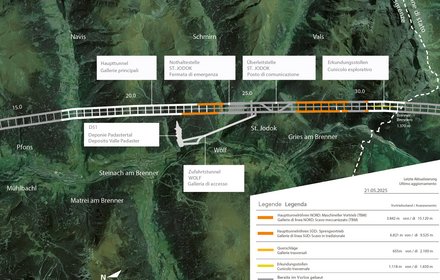

Das Baulos umfasst folgende Vortriebsarbeiten:

• ca. 15,2 km Haupttunnel Richtung Norden mittels TBM
• ca. 10,0 km Haupttunnel Richtung Süden mittels NATM
• ca. 1,3 km Erkundungsstollen Richtung Süden
• ca. 2,6 km Querschläge (37 Stück)

Das Baulos umfasst folgende Innenschalenarbeiten:

• ca. 15,6 km Erkundungsstollen
• ca. 15,5 km Haupttunnel Ost
• ca. 15,5 km Haupttunnel West
• ca. 3,1 km Querschläge (45 Stück)
• ca. 5,1 km Nebenbauwerke (Zufahrtstunnel Wolf, Schutterstollen, etc.)
